11.6 步驟 5.閉環速度控制（BUILDLEVEL == CLOSED_LOOP_SPEED）
除電流環路以外，此編譯級別還可以關閉速度環路。

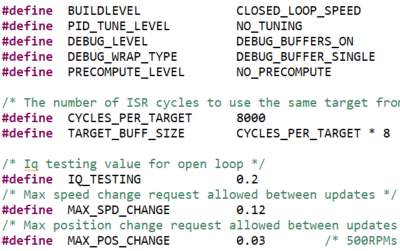

- 轉至 settings.h 文件，并更改定義以匹配以下內容（閉環速度控制，啟用調試緩沖區，每個設定點具有 8000 個周期）：
圖 11-24 閉環速度 - BUILDLEVEL - 如果需要，請轉至 single_chip_servo.c 文件并修改速度設定點數組。默認值如下所示。
- 在調試模式下編譯項目，然后將其加載到 MAIN_Cortex_R5_0_0 中。

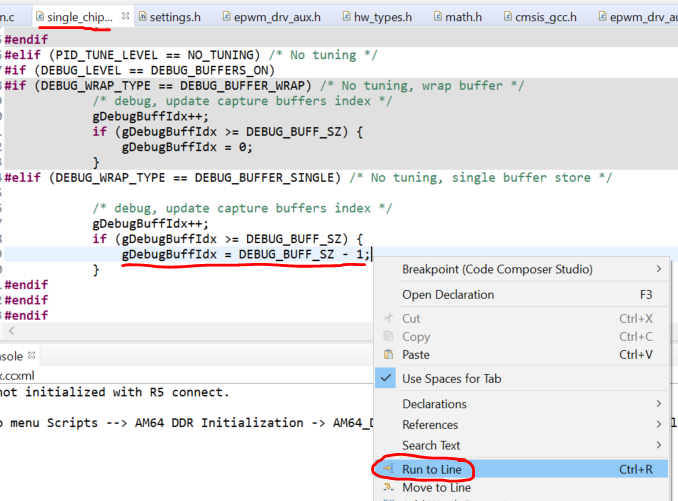

- 加載完項目后，打開“single_chip_servo.c”文件并找到以下行，然后點擊右鍵并選擇“Run to Line”。
圖 11-25 閉環速度 - 運行到行 - 運行到此行將使控制代碼可以運行八個不同的設定點并填充調試緩沖區，以便可以查看此圖。
- 通過導入以下各個圖來查看輸出：

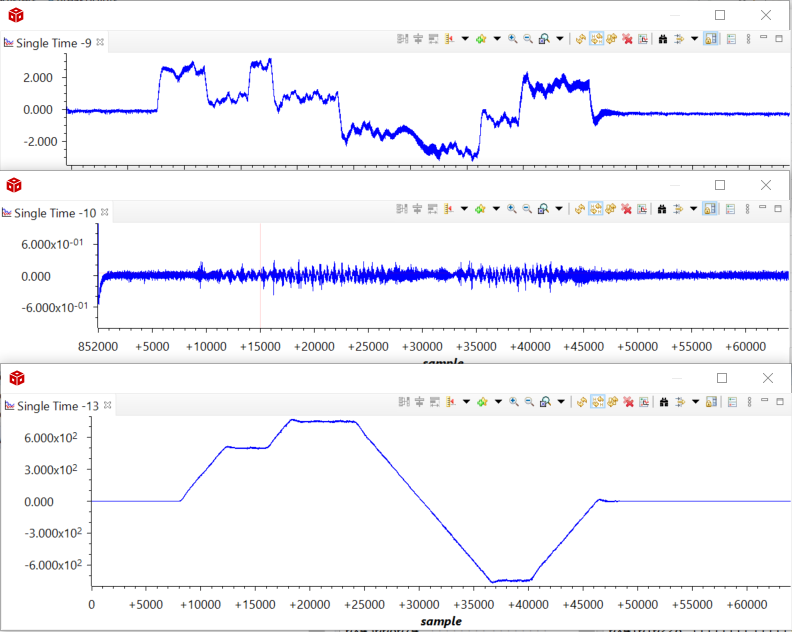

圖 11-26 閉環速度 - ID、IQ、速度圖 1 - 以下所示為示例輸出（自上而下為 Iq、Id 和速度圖）。請注意在速度出現斜坡且趨近于 0 并保持穩定期間，Iq 斜坡是怎樣的以及它是怎樣保持高電平的。底部的速度圖顯示，速度出現斜坡且達到請求值，然后保持穩定。斜坡斜率由 settings.h 文件中的 MAX_SPD_CHANGE 定義確定。您將會注意到，在斜坡中，速度從 750 到 -500，再到 -750，-500 基本會被跳過，原因是斜坡不夠陡峭，無法在允許的周期內達到該值。
圖 11-27 閉環速度 - ID、IQ、速度圖 2
