11.5 步驟 4.閉環 Iq/Id 控制（BUILDLEVEL == CLOSED_LOOP_IQ_ID）
此編譯級別是使用相電流和角度/位置反饋關閉環路的第一個級別。

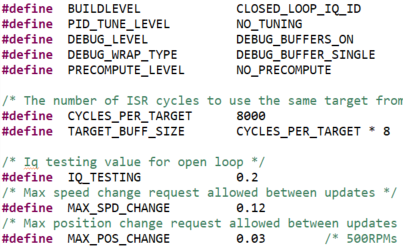

- 轉至 settings.h 文件，并更改定義以匹配以下內容（閉環電流控制，啟用調試緩沖區，每個設定點具有 8000 個周期）：
圖 11-20 閉環 IQ ID - BUILDLEVEL - 如果需要，請轉至 single_chip_servo.c 文件并修改 Iq 設定點數組。默認值如下所示。
- 在調試模式下編譯項目，然后將其加載到 MAIN_Cortex_R5_0_0 中。

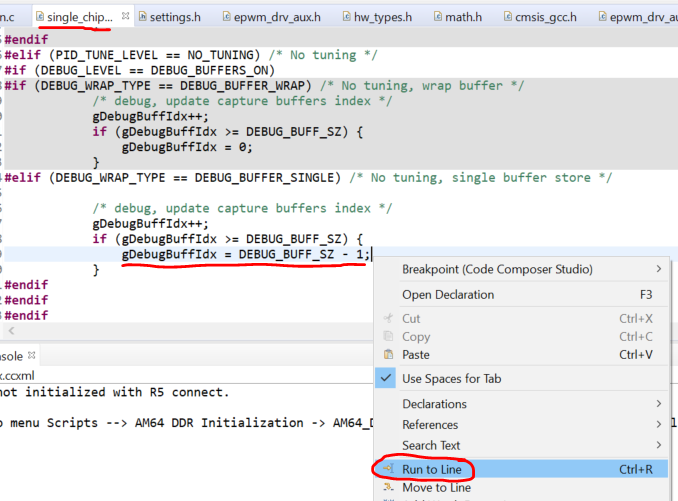

- 加載完項目后，打開“single_chip_servo.c”文件并找到以下行，然后點擊右鍵并選擇“Run to Line”。
圖 11-21 閉環 IQ ID - 運行到行 - 運行到此行將使控制代碼可以運行八個不同的設定點并填充調試緩沖區，以便可以查看此圖。

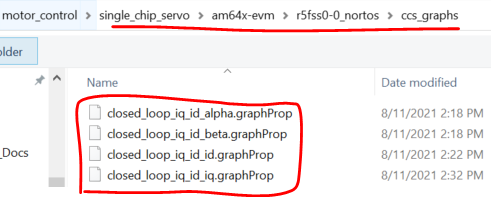

- 通過導入以下各個圖來查看輸出：

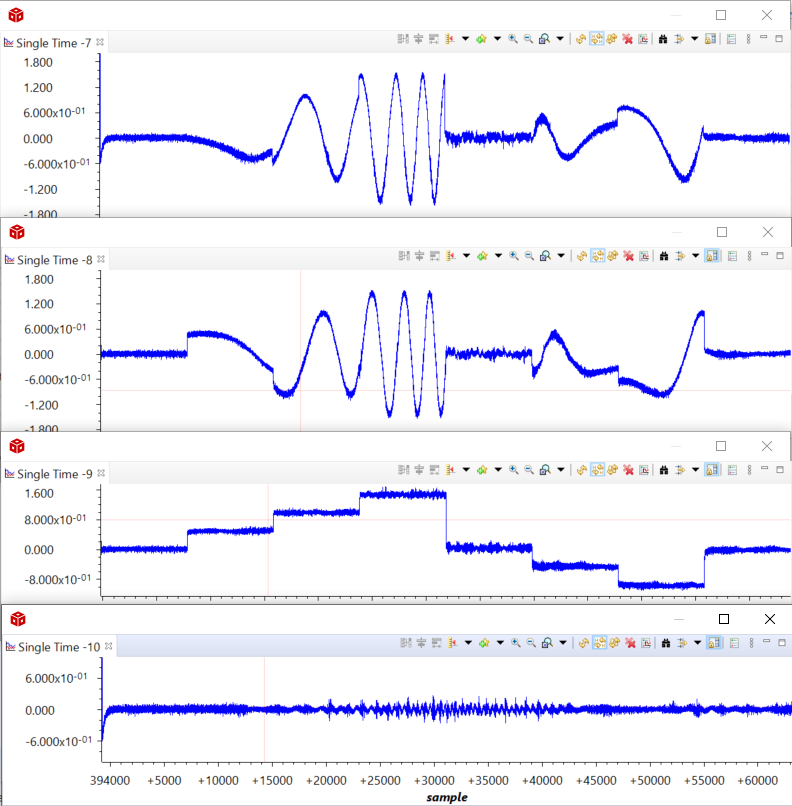

圖 11-22 閉環 IQ ID - α、β、IQ 和 ID 圖 1 - 以下所示為示例輸出（自上而下為 α、β、Iq 和 Id 圖）。請注意 Iq 圖與設定點數組中上述設定點的匹配程度，根據請求，該 Id 被控制為接近于 0：
圖 11-23 閉環 IQ ID - α、β、IQ 和 ID 圖 2
