8 軟件架構
單芯片伺服驅動器演示是圍繞由以下部分組成的中央實時路徑來架構的：
- ICSSG1 - EtherCAT 從站控制器固件
- R5FSS1_0 - 使用 FreeRTOS 實現 CiA402 的 EtherCAT 從站
- 在 MCU+ SDK 中提供的 IPC
- R5FSS0_0 - 能夠?qū)﹄娏?、速度或位置進行閉環控制的閉環 FOC 控制
- EPWM - 可根據 FOC 環路的輸出生成波形的增強型 PWM 外設
- ICSSG0 - PRU0 中的 Δ-Σ 固件（用于相電流反饋）和 PRU1 中的 EnDat2.2 固件（用于角度/位置/速度反饋）
此實時路徑演示了組成基本框架伺服驅動器所需的組件，從接收 EtherCAT 主站中的數據，到關閉實時控制環路，以便精確控制直接連接的電機。

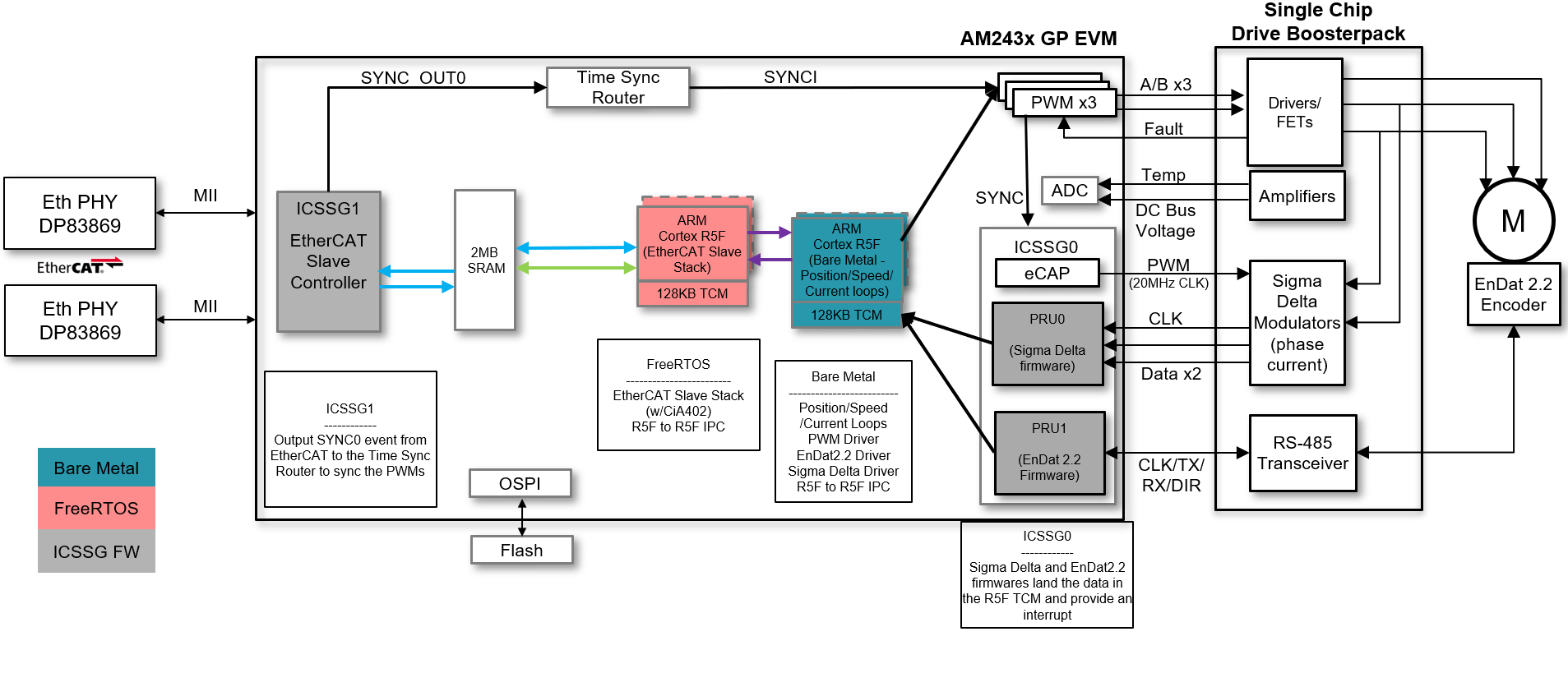

圖 8-1 中顯示了軟件架構圖。
圖 8-1 軟件架構
