單極激勵電壓 V_EXCITATION 用作 ADC 電源電壓 (AVDD) 以及 ADC 基準電壓 V_REF。電橋電阻由于拉伸或壓縮產生的微小變化會導致每個電橋的差分輸出電壓發生變化。與單電橋測量相比，電橋輸出電壓會降低，因?yàn)?V_EXCITATION 在電橋 A 和電橋 B 之間進行了分配。PGA 集成到 ADC 中，并增益該低電平電橋輸出信號，從而降低系統噪聲并提高 ADC 滿量程范圍 (FSR) 的利用率。ADC 對這個經過放大的電壓進行采樣并對照 V_REF 進行轉換。此測量不成比例，因?yàn)殡姌?A 的輸出電壓可能會根據電橋 B 的屬性而變化（反之亦然）。即使在施加的負載沒有變化的情況下也存在這種依賴關系，導致偽比例基準配置。假定 ADC 具有多個差分基準輸入，可以通過每個電橋使用一組專用基準輸入來解決這一問題。

使用偽比例基準和單極低壓 (≤ 5V) 電源測量多個串聯的四線電阻式電橋需要：

• 多個差分模擬輸入（AINPx 和 AINNx）或 外部多路復用器
• 外部基準輸入（專用引腳或 使用模擬電源）
• 低噪聲放大器

在實施具有多個串聯電橋的電路時，需要使用具有表 6-18 所述類似參數的傳感器（每個電橋的參數應相同）。遵循該指南可簡化每個電橋共模電壓的確定方式。此外，使用具有不同標稱電阻的電橋會引入增益誤差，并使負載重量的確定更為困難。假定 ADC 具有多個差分基準輸入，可以通過每個電橋使用一組專用基準輸入來解決后一種困難。

要開始設計，請首先使用表 6-19 中的公式計算在空載條件下 (R1 = R2 = R3 = R4) 的電橋輸出共模電壓 V_{CM(Bridge_A)} 和 V_{CM(Bridge_B)}。例如，如果 R_BRIDGE = 1k? 且 V_EXCITATION = 5V，則方程式 65 和方程式 66 可得到以下結果：

圖 6-12 展示了 ADC 多路復用器每個輸入端的電壓電平以及每個電壓電平將如何施加到同一個放大器。

圖 6-12 采用串聯配置的兩個電橋的共模電壓

在之前的示例中，其中一個系統參數是特定 ADC 放大器的共模電壓目標，與之前的示例不同的是，串聯電橋組合需要確定 ADC 放大器共模電壓范圍 V_{CM(ADC)_RANGE}。該范圍有助于適應 V_{CM(Bridge_A)} 和 V_{CM(Bridge_B)} 之間可能較寬的差異，在圖 6-12 中也是如此。如節 6.3.4所述，用于電橋測量應用的許多 ADC 都有輔助配套資料，可幫助確定一組特定輸入條件下的 ADC 放大器共模范圍。

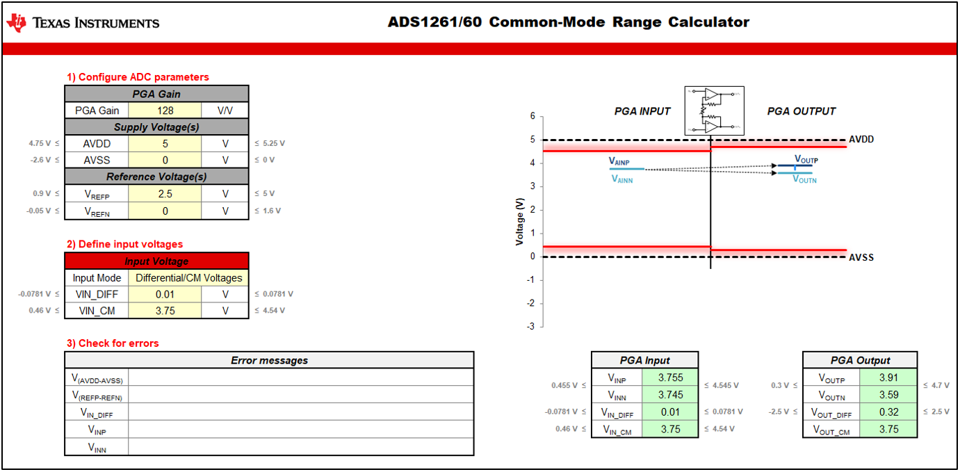

圖 6-13 展示了一個示例，說明了如何使用 ADS1261 Excel 計算器中的共模范圍計算器 來確定 V_{CM(Bridge_A)} 和 V_{CM(Bridge_B)} 是否處于 ADS1261 中集成的放大器的輸入范圍之內。

圖 6-13 使用 ADS1261 VCM 計算器工具驗證系統要求

在圖 6-13 中，VIN_CM = 3.75V，用于檢查 ADC 放大器是否可接受 V_{CM(Bridge_A)}。該工具顯示具有此共模電壓的輸入信號沒有錯誤，表明當增益 = 128、AVDD = 5V 且 VIN_DIFF = 10mV 時，這是一種有效的輸入條件（盡管未顯示，但 VIN_CM = 1.25V 也是一種有效的輸入條件）。此外，該工具顯示，對于這些特定設置，V_{CM(ADC)_RANGE} 從 0.45V 擴展到 4.54V，表明該 ADC 放大器可以接受 V_{CM(Bridge_A)} 和 V_{CM(Bridge_B)}。

請注意，在本示例中，V_{CM(ADC)_RANGE} 取決于 PGA 增益。因此，必須為每個電橋選擇 PGA 增益，并確保 V_{CM(Bridge_A)} 和 V_{CM(Bridge_B)} 處于 V_{CM(ADC)_RANGE} 范圍內。PGA 增益應該是小于 ADC FSR 的最大允許值。在某些情況下，無法選擇使用整個 ADC FSR 的放大器增益。雖然這通常是分辨率和易用性之間的一種可接受的折衷，但應確保在 ADC FSR 無法最大化的情況下仍然滿足所有系統要求。

接下來，使用表 6-19 中的公式和表 6-18 中的參數，確定每個電橋的最大差分輸出電壓 V_{OUT(Bridge Max)}。該值是電橋在正常運行條件下可以提供的最大輸出電壓，并對應于可以施加到電橋的最大負載 Load_{(Bridge Max)}。如果系統不使用整個電橋輸出范圍，則 V_{OUT(System Max)} 定義的是施加到特定系統的最大差分輸出信號，Load_{(System Max)} 是對應的最大負載。例如，如果 V_{OUT(Bridge Max)} 對應于 Load_{(Bridge Max)} = 5kg，但系統規格只要求 Load(System Max) = 2.5kg，則 V_{OUT(System Max)} 由方程式 67 給出：

請注意，如果 Load_{(System Max)} = Load_{(Bridge Max)}，則 V_{OUT(System Max)} = V_{OUT(Bridge Max)}。

最后，如果需要校準，請按照節 5.5中的說明操作。請注意，圖 6-11 中的每個電橋必須單獨校準，這需要主處理器計算并存儲多組校準系數。
