5.1.1.1 INA 架構和運行
圖 5-1 中顯示了基本的三運算放大器 INA，但也有其他拓?fù)浣Y(jié)構。
圖 5-1 基本 INA 拓?fù)浣Y(jié)構圖 5-1 中的 INA 放大 AINP 和 AINN 之間的電壓。放大器增益由外部增益設置電阻 RG 和內部反饋電阻 RF 確定。AINP 和 AINN 處的電壓通過 A1 和 A2 以及兩個 RF 電阻器強制傳遞到 RG 上。這會迫使相同電流流過所有三個電阻器以產生增益。差分放大器由運算放大器 A3 和四個電阻器 R 構成，充當單位增益緩沖器。經過放大的電壓在 INA 的 REF 和 VOUT 引腳之間進行測量。REF 引腳設置輸出電壓的基準點，選擇它通常是為了與 ADC 共模范圍匹配。INA 增益由 RG 設置，并按方程式 18 確定：

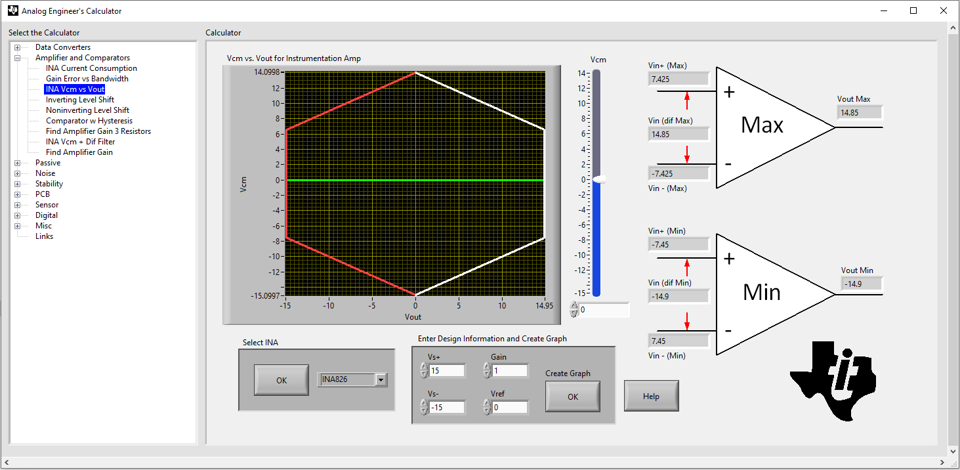

大多數 INA 都支持高達 1000V/V 的大電壓增益。不過，與高增益相關的一個實際困難是，它會將輸入信號共模電壓限制為大概 1/2 Vs。在 INA 拓?fù)浣Y(jié)構中，輸入共模電壓必須與圖 5-1 中由 A1 和 A2 構成的第一個運算放大器級的輸出共模電壓相匹配。由于 RG 的電壓經過放大后成為 A1 和 A2 的輸出，因此 A1 和 A2 的輸出電壓受這些電壓與任一電源（V+ 或 V–）接近程度的限制。由于這一限制，需要選擇適當?shù)?INA 和電橋激勵電源，以使電橋輸出處于 INA 測量范圍內。模擬工程師計算器中的 INA Vcm 與 Vout 工具可根據一系列 INA 的輸出電壓計算輸入共模范圍，從而簡化了這一過程。圖 5-2 顯示了此工具使用 INA826 時的示例。
圖 5-2 模擬工程師計算器中的 INA Vcm 與 Vout 工具
