5.3.3 數字濾波器頻率響應
數字濾波器也有特定的頻率響應，可能影響 ADC 轉換信號的方式。此響應取決于輸入信號的頻率，因為數字濾波器采集的是一段時間內的調制器輸出。圖 5-6 顯示了 ADS1235 中的不同 sinc 濾波器在 ODR = 50SPS 時的頻率響應。

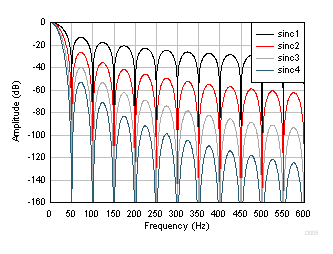

圖 5-6 ADS1235 Sinc 濾波器在 ODR = 50SPS 時的頻率響應雖然圖 5-6 中沒有顯示，但 ADS1235 sinc 濾波器的帶寬明顯低于 ODR。例如，ODR = 50SPS 時，sinc1 截止頻率僅為 22.1Hz。因此，需要對具有較高頻率元件進行信號采樣的電橋測量系統，需要更高的 ODR 或更寬帶寬的數字濾波器。有關此主題的更多詳細信息，請參閱 Δ-Σ ADC 中的數字濾波器類型 應用手冊。
數字濾波器頻率響應的另一個考慮因素是對特定頻率的抑制。圖 5-7 顯示了 ADS1235 FIR 濾波器在 ODR = 20SPS 時的頻率響應，而圖 5-8 放大了 50Hz 和 60Hz 時的響應。

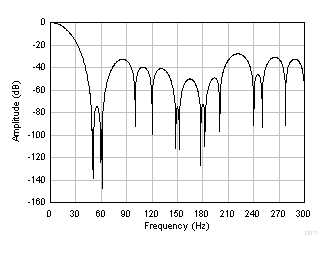

圖 5-7 ADS1235 FIR 濾波器在 ODR = 20SPS 時的頻率響應

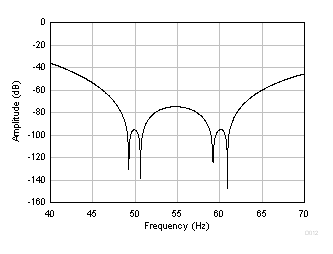

圖 5-8 ODR = 20SPS 時的 ADS1235 FIR 頻率響應細節如圖 5-8 所示，此數字濾波器頻率響應旨在抑制 50Hz 和 60Hz 頻率。例如，ADS1235 會將 50Hz 或 60Hz 的輸入信號（高達 ±2Hz 偏差）衰減 94dB。這對于降低系統中的線路周期噪聲特別有用。此外，無論噪聲是耦合自系統電源還是來自其他線路感應 EMI，ADC 數字濾波器都有助于抑制該噪聲。
