如節 4.1所述，電橋靈敏度 2mV/V 和 VEXCITATION = 5V ，可產生 10mV 的電橋最大輸出信號。此外，稱重秤可以測量的最小重量為零，產生的最小電橋輸出信號為 0V。因此，電橋輸出信號范圍為 0 至 10mV，即使在最高增益下，也比大多數 ADC 的 FSR 小得多。例如，在上一節中，在 128V/V 增益下給出的 ADS1235 FSR 為 ±39mV。因此，0 至 10mV 輸入信號使用約八分之一的 ADC FSR。
用系統信號范圍 代替方程式 21 中的 ADC FSR 即可計算出給定電橋測量設計的預期無噪聲分辨率。方程式 26 返回了在增益 = 128V/V、ODR = 20SPS 下使用 ADS1235 和 FIR 濾波器時 0 至 10mV 稱重秤信號范圍的無噪聲分辨率（假設使用比例式 5V 的 VREF）：
將方程式 26 的結果應用于方程式 24 可得到方程式 27 中所示的新 NFC 值：
無論測量系統采用什么結構，此噪聲分析都能得到最終系統的本底噪聲。此外，方程式 27 的結果有助于確定 ADC 是否足以滿足目標設計規格。如果 NFC 值不足，選擇不同的測量配置、更高精度的 ADC 或對數據輸出求平均值可以將噪聲降低到可以接受的水平。

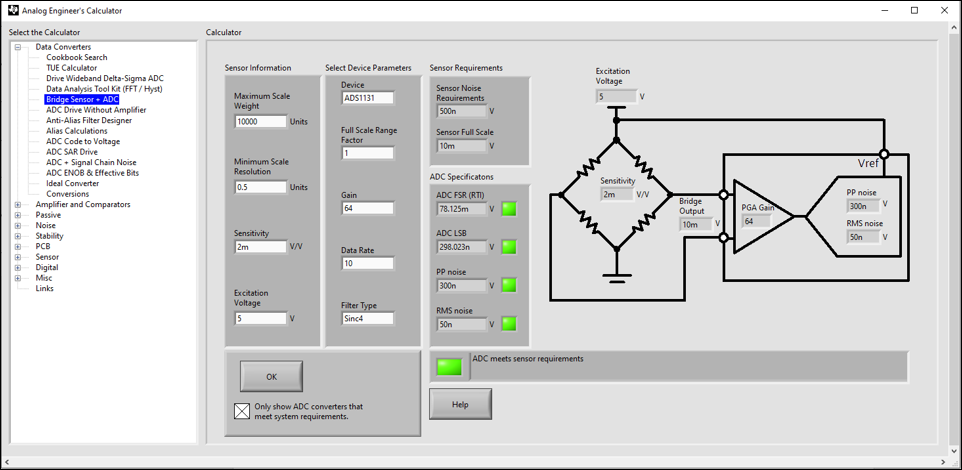

為了幫助確定 ADC 是否可以滿足目標設計規范，請使用模擬工程師計算器中的電橋傳感器 + ADC 工具。圖 5-5 介紹了此工具并展示了它的用法。在左側輸入系統要求后，工具即會返回符合設計目標的可用 ADC 選項。還可以執行電壓至位轉換、位至有效分辨率轉換或位至無噪聲分辨率轉換。
圖 5-5 模擬工程師計算器中的電橋傳感器 + ADC 工具
