5 外部 PFD 拓?fù)?/h1>

PLL 中的主要噪聲源之一是 N 分頻器。對于高頻應用，N 分頻器必須相當大，才能分頻到更合理的低參考頻率。外部 PFD 方法使用外部混頻器繞過內部 N 分頻器。射頻混頻器將 VCO 頻率直接下變頻為 PFD 頻率。當然，要有所改進，與內部分頻器相比，混頻操作本身必須具有更低的噪聲。這要求混頻器 LO 本身是低噪聲的。使用 LMX2820 生成需要另一個頻率音作為 LO 源的頻率音似乎有點矛盾。這將在下一節中討論。

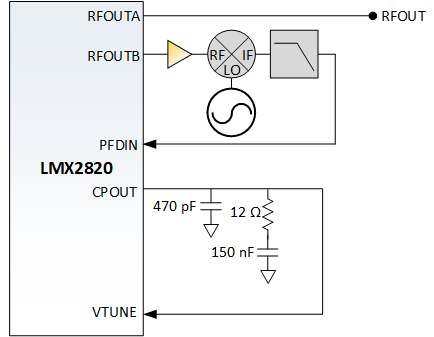

TIDA-010230 參考設計還提供了使用外部 PFD 運行的選項。參考圖 5-1 中的方框圖。內部 VCO 的輸出被放大并饋入混頻器的射頻輸入。正確選擇 LO 頻率，以將 VCO 輸出混合到 PFD 頻率。LMX2820 提供了一個外部 PFD 分頻器，以便在需要時將頻率進一步降低至基準。繞過此分頻器（即保持為 1）時將獲得出色性能。

圖 5-1 外部混頻器的方框圖，PFD 拓?fù)?/span>

盡管此拓?fù)湫枰獠侩娐泛皖~外的 LO 源，但它仍使用內部 VCO。這允許 VCO 的全范圍產生高達 22GHz 的頻率。
