6.2 為何使用雙方法？
當外部 VCO 之類的東西產生更好的集成性能時，為什么要使用雙 LMX2820 方法？外部 PFD 拓?fù)淙匀皇褂脙?nèi)部 VCO，因此可以靈活地在大范圍內調整頻率以及使用內部輸出分頻器。這為調整外部 VCO 方法無法實現的合成器頻率輸出提供了額外的靈活性。

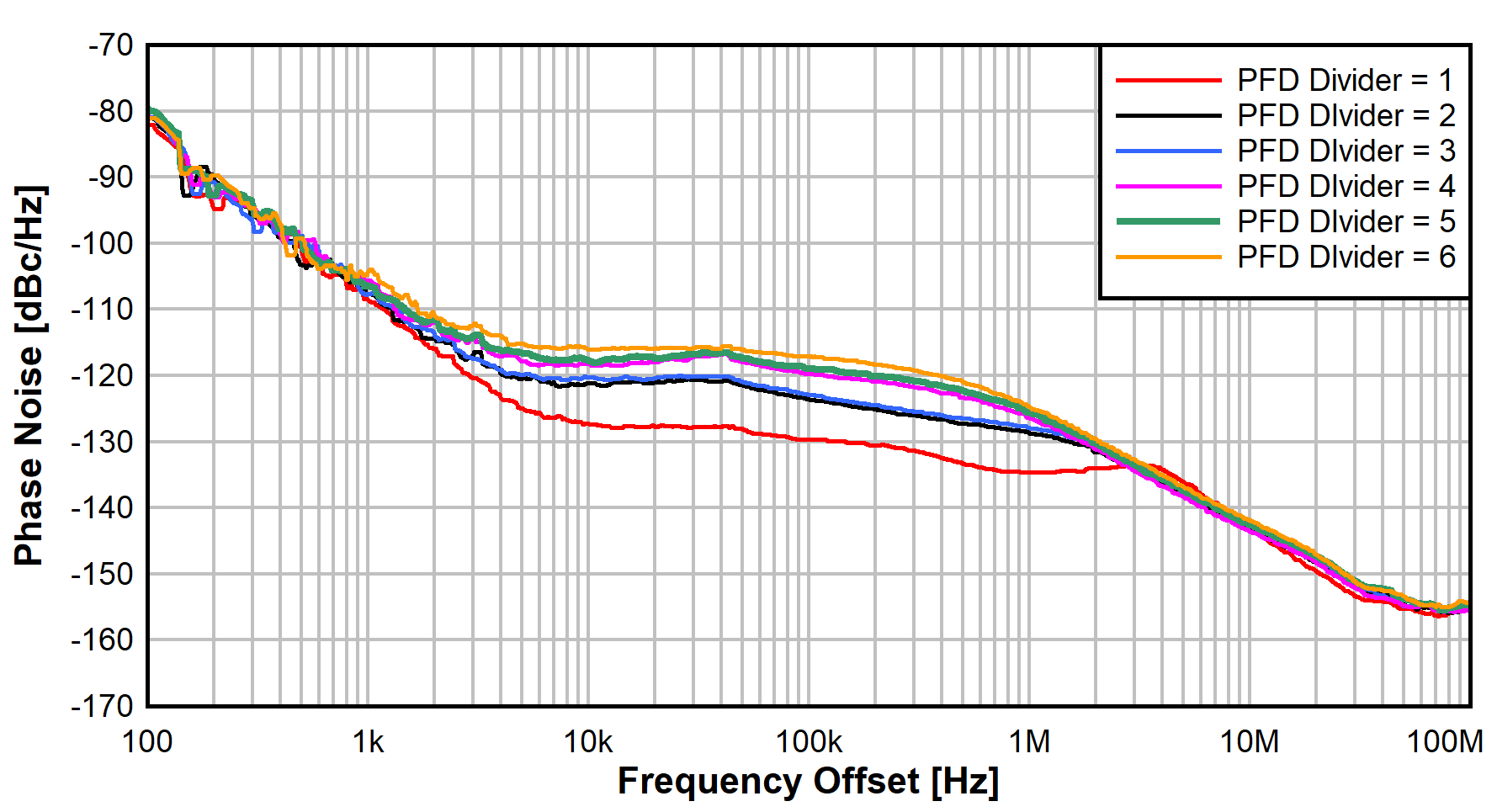

一種選擇是使用外部 PFD 分頻器來調整頻率。本質上，這相當于用同樣的方式改變頻率的 N 分頻器調整。外部 PFD 拓?fù)涞暮锰幨瞧瘘c(diǎn)是最小分頻器值（即 1）。圖 6-3 顯示了當外部 PFD 分頻器從 1 調整到 6 時的外部 PFD 性能響應。這是根據將 SMA100B 作為 LO 源的相對基準測量的。當然，可以進一步增加分頻器，以根據需要不斷提高輸出頻率。表 6-2 報告了 PFD 分頻器設置的集成相位噪聲性能。
圖 6-3 外部 PFD 與 PFD 分頻器| PFD 分壓器 | 射頻輸出頻率 | 集成相位噪聲 |
|---|---|---|
| 1 | 9375 MHz | 13.2fs |
| 2 | 9750 MHz | 13.7fs |
| 3 | 10,125 MHz | 17.8fs |
| 4 | 10,500 MHz | 20.3fs |
| 5 | 10,875 MHz | 21.6fs |
| 6 | 11,250 MHz | 23.9fs |

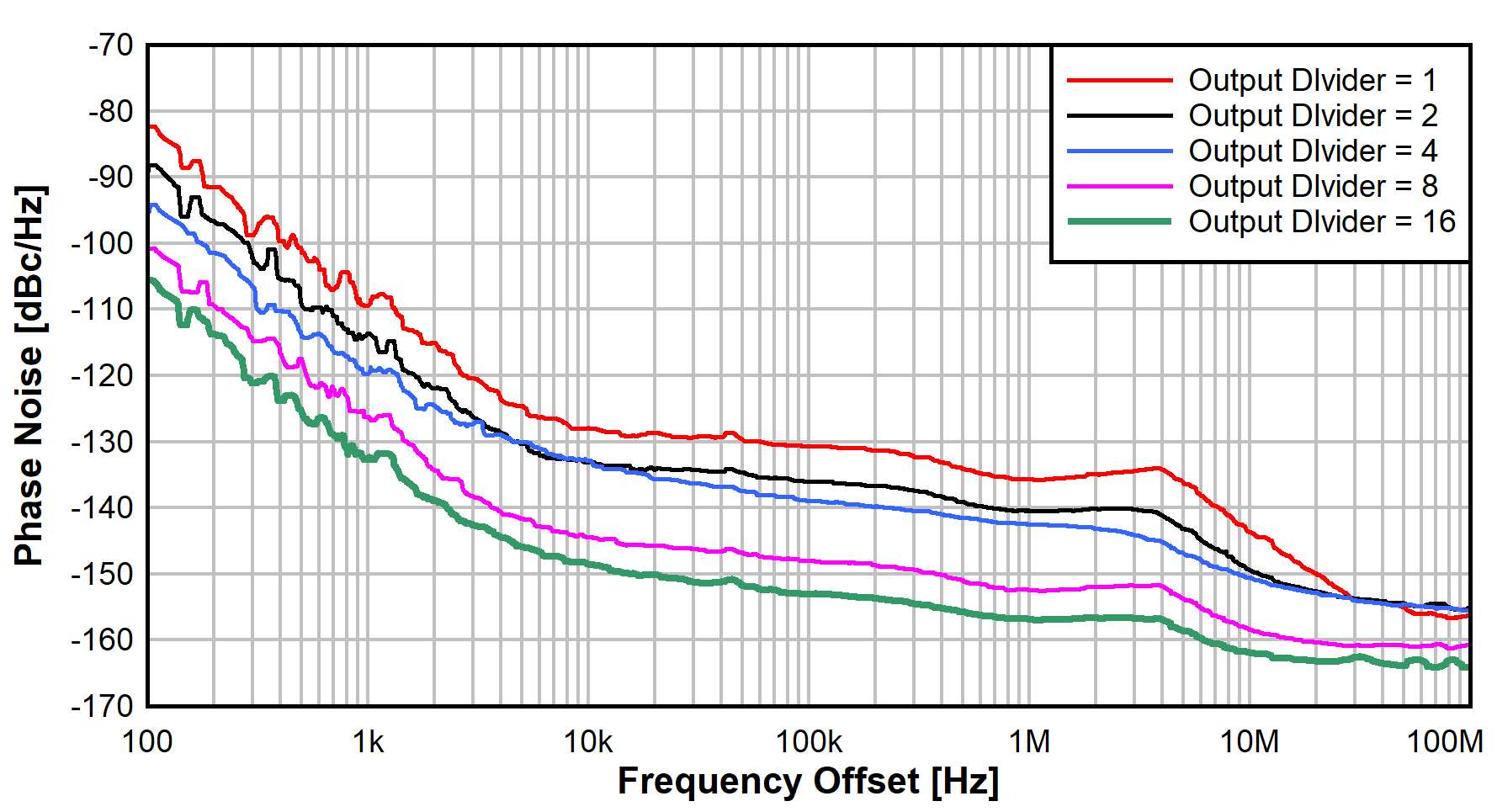

該拓?fù)溥€提供了使用輸出分頻器進一步擴展頻率范圍的選項。圖 6-4 顯示了從 2 到 16 的輸出分頻器設置的相位噪聲性能。表 6-3 報告了各個輸出分頻器設置的集成相位噪聲性能。
圖 6-4 各個輸出分頻器設置的相位噪聲| 輸出分頻器 | 射頻輸出頻率 | 集成相位噪聲 |
|---|---|---|
1 | 9000 MHz | 13.0fs |
2 | 4500 MHz | 14.0fs |
4 | 2250 MHz | 20.5fs |
8 | 1125 MHz | 17.3fs |
16 | 562.5 MHz | 22.3fs |
