ZHCABO6A april 2022 – may 2023 LMX2820
4.2 有源環路濾波器實現
圖 4-4 顯示了外部 VCO 和有源環路濾波器的方框圖。有幾個關鍵元素需要在拓撲中突出顯示。使用外部 VCO 時，沒有內部反饋機制為 PFD 電路供電。使用外部分離器將 VCO 輸出分離到 LMX2820 射頻輸入和最終合成器輸出。如果需要，使用外部射頻放大器來提升合成器輸出并補償分路器損耗。
運算放大器是一個關鍵組件。選擇低噪聲并支持軌至軌輸出的器件。如果輸出不能降至 0V，則無法利用整個調諧范圍。對于單電源運行，將正極端子偏置到合適的共模電壓。該電壓大約是器件最大電荷泵電壓的一半。對于此設計，在 10V 電壓軌上運行的分壓器將 Vcm 設置為 1.2V。
運算放大器是 OPA211。該器件具有非常低的輸出噪聲電壓，具有合適的帶寬和軌至軌輸出能力。表 4-3 顯示了 OPA211A 的主要規格。
表 4-3 OPA211 運算放大器主要規格
| 參數 | 規格 |
|---|---|
|
低電壓噪聲 (1kHz) |
1.1nV/√Hz) |
|
增益帶寬積 (G = 100) |
80MHz |
|
壓擺率 |
27 V/μs |

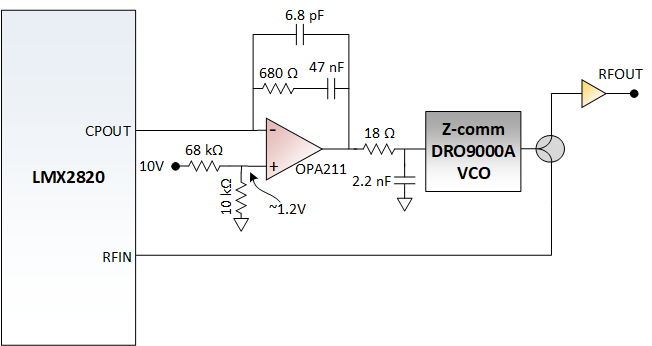

圖 4-4 外部 VCO 配置的方框圖
