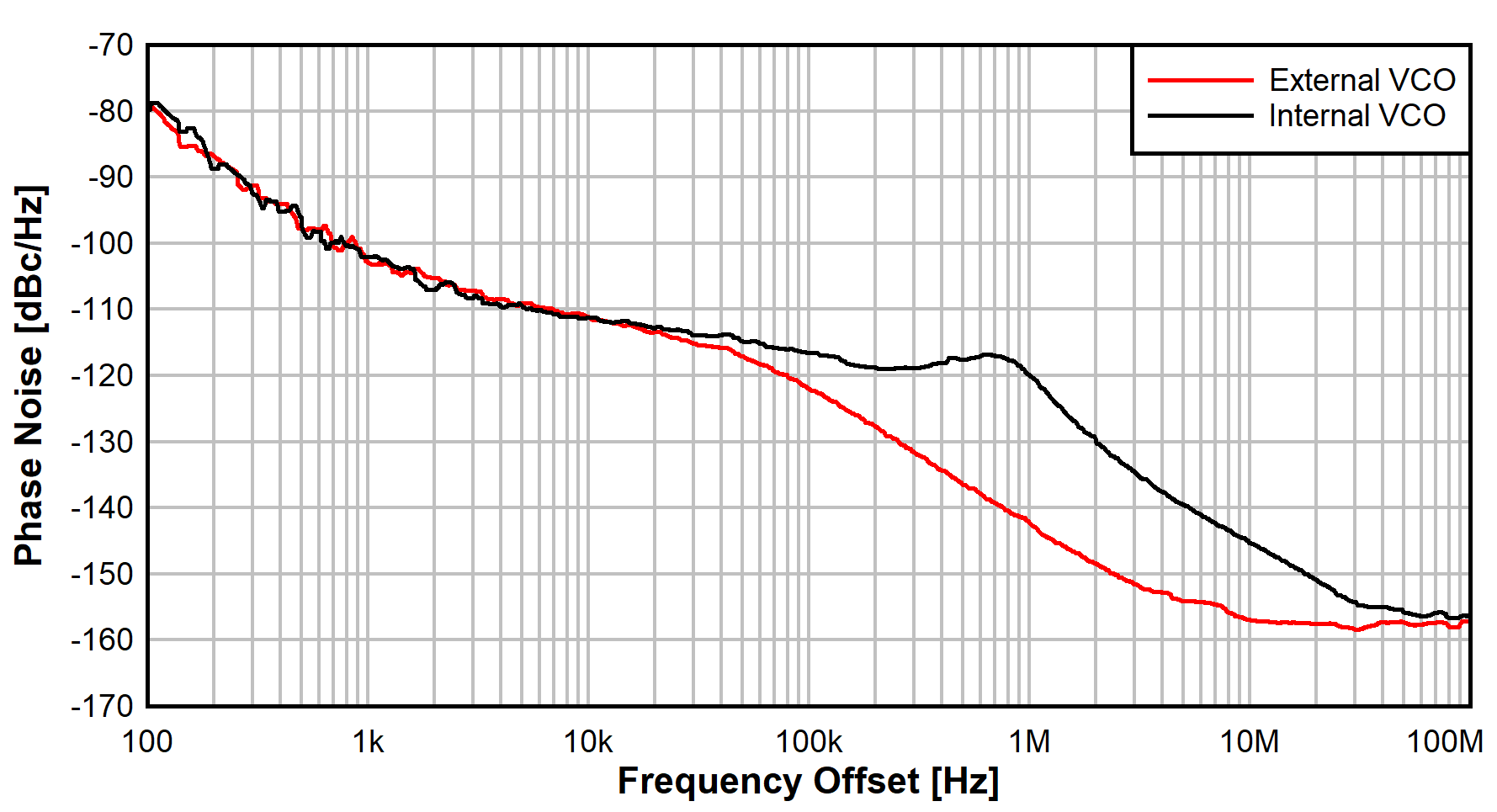

圖 4-5 顯示了與使用內部 VCO 運行的 LMX2820 相比的外部 VCO 相位噪聲圖。SMA100B 信號發生器提供參考信號。來自發生器的基準信號功率設置為 14dBm，以補償電路板走線損耗，并確保 LMX2820 的基準引腳輸入處的大信號擺幅（因此具有高壓擺率）。性能包括帶有 OP211A 運算放大器和 Qorvo NBB-312-T1 輸出功率放大器的有源環路濾波器。表 4-4 列出了 9GHz 時從 10kHz 到 40MHz 積分的 RMS 抖動性能。相位噪聲圖顯示了內部 VCO 和外部 VCO 之間的等效性能，偏移量約為 10kHz。低于 10kHz 偏移的性能仍由 PLL 和參考頻率性能決定。之后，外部 VCO 本身的優越性能占主導地位。例如，外部 VCO 和內部 VCO 之間在 1MHz 偏移處的點噪聲改善超過 20dB。總體而言，帶有有源環路濾波器的外部 VCO 可將 RMS 抖動改善超過 20fs。
