ZHCABO6A april 2022 – may 2023 LMX2820
6.1 實際性能結果

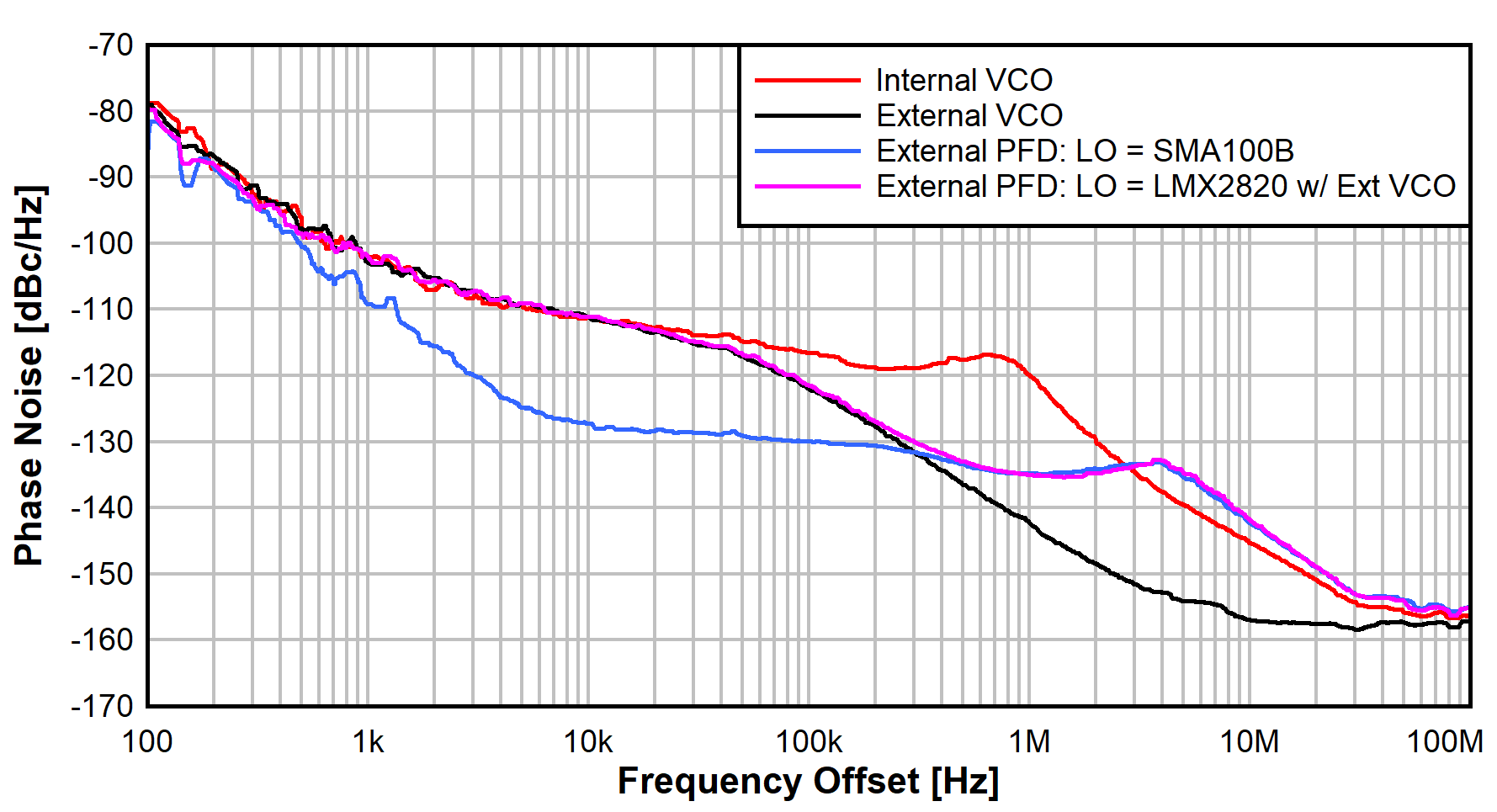

圖 6-2 顯示了雙通道 LMX2820 方法與獨立外部 PFD（使用 SMA100B 作為 LO）、獨立外部 VCO 和內部 VCO 的相位噪聲性能對比。表 6-1 顯示了不同配置之間的綜合抖動比較。
圖 6-2 Dual LMX2820 實際相位噪聲結果表 6-1 集成 RMS 抖動與外部 PFD 的性能對比
| 射頻輸出頻率 | 來源 | 集成相位噪聲 |
|---|---|---|
|
9000 MHz |
內部 VCO |
37.9fs |
|
9000 MHz |
外部 VCO |
13.2fs |
|
9375 MHz |
外部 PFD (LO = SMA100B) |
13.9fs |
|
9375 MHz |
外部 PFD（LO = LMX2820，帶外部 VCO） |
18.5fs |
雙路 LMX2820 方法可產生低于 20fs 的集成相位噪聲性能。雖然不如獨立外部 VCO 或 SMA100B 作為 LO 的外部 PFD 好，但它是對內部 VCO 的顯著改進，并提供了可與許多高端信號發生器相媲美的響應。它是一種現實世界的拓?fù)浣Y(jié)構，支持極嚴格的通信和防御應用。
