ZHCABO6A april 2022 – may 2023 LMX2820
2 參考頻率
任何射頻合成器的基礎都是參考頻率。獲得更佳合成器相位噪聲始于高質量的基準源。并非所有源或生成器都是等效的。有些表現出良好的低偏移性能，同時犧牲了高偏移本底噪聲。根據應用的不同，基于相位噪聲分布，一個源可能比另一個源更好。比較以下信號發生器源，為后續測量分析找到更佳基準源。
- Rohde & Schwarz (R&S?) SMA100B
- Wenzel 振蕩器
- Agilent PSG（帶有 UNR 增強相位噪聲選項）
- R&S SMA100A
- Agilent ESG

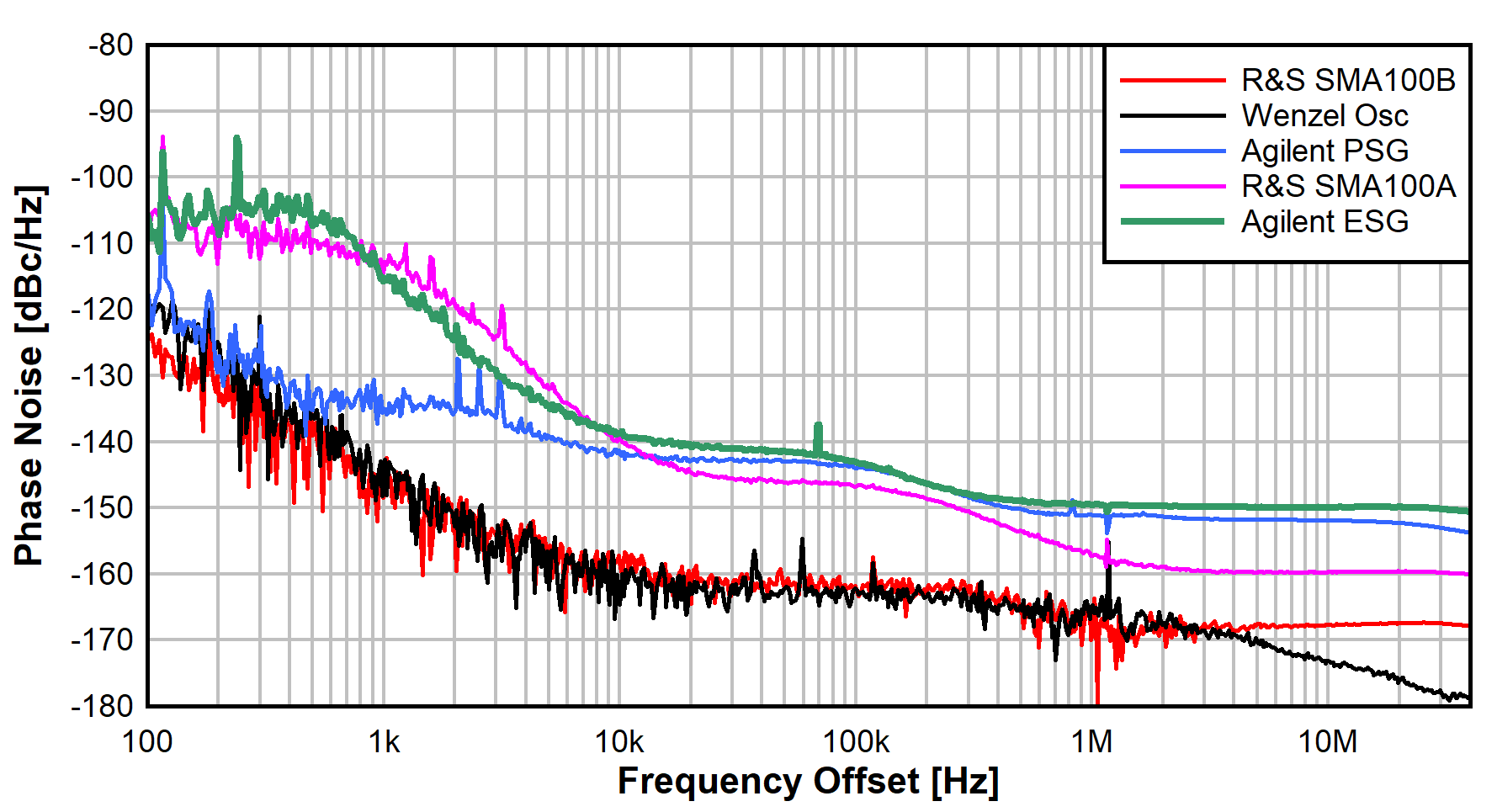

圖 2-1 展示了以 307.2MHz 運行的源之間的相位噪聲比較。表 2-1 列出了 1kHz 至 40MHz 范圍內的積分 RMS 抖動。源輸出功率超過 10dBm，相位噪聲測量采用 Holzworth 相位噪聲分析儀來執行。
圖 2-1 基準源的相位噪聲比較| 儀表 | 抖動 |
|---|---|
| R&S SMA100B | 19.5fs |
| Wenzel 振蕩器 | 10.4fs |
| Agilent PSG | 113.4fs |
| R&S SMA100A | 70.8fs |
| Agilent ESG | 150.0fs |
Wenzel 振蕩器是首要標準。該振蕩器提供出色的近端和遠端相位噪聲性能，非常適合參考，但僅限于一個頻率。Rohde and Schwarz SMA100B 可與 Wenzel 相媲美。近端相位噪聲幾乎與 Wenzel 一樣好（甚至在某些偏移情況下更好一點）。只有在超過 3 MHz 的非常高的頻率偏移下，SMA100B 才會嚴重偏離 Wenzel。
Agilent PSG 具有良好的極低頻偏移性能，在 300 Hz 附近接近 Wenzel。之后，與標準有很大的偏差。Rohde SMA100A 和 Agilent ESG 在低頻偏移處有明顯的降級。
總體而言，SMA100B 是 Wenzel 振蕩器的良好替代品，可用作參考，為合成器選擇參考頻率提供了靈活性。
