使用外部 PFD 功能時，有效 N 分頻器為 1，必須修改環路濾波器，以保持理想結果。一般策略是增大環路帶寬，以充分利用低 PLL 噪聲。

使用 PLLatinum 仿真工具提供優化性能的指南。首先，從 LMX2820 設置的默認值開始。和以前一樣，加載特定的基準相位噪聲性能文件。保持默認 VCO 配置，因?yàn)閮?nèi)部 VCO 仍在運行。像以前一樣將積分限制調整為 10kHz 至 40MHz。將電荷泵電流更改為 7mA；這是在外部 PFD 模式下運行時的最大值。將環路濾波器修改為二階無源拓?fù)洌粚?duì)于最小分壓器情況，簡化配置就足夠了。

該工具沒有專門用于外部 PFD 運行的模式。要模擬外部 PFD 配置，請將 Fosc 和 Fpd 設置為與 VCO 輸出相同的值。這會欺騙 該工具將 N 分頻器設置為 1。忽略突出顯示的紅色錯誤。如果使用默認環路濾波器值并將 N 分頻器設置為 1，初始相位噪聲響應會顯示 10MHz 左右的峰值響應。

調整環路濾波器值，以增加補償帶寬。最初以 2000kHz 左右的環路帶寬為目標。自動 Calculate Loop Filter 會使相關值接近所需值；之后，手動調整環路濾波器值，以考慮經過優化且可實現的濾波器。和以前一樣，沒有一種絕對的環路濾波器解決方案；圖 5-2 顯示了本分析中使用的外部 PFD 配置的 PLLatinum 仿真設置，表 5-1 顯示了修改后的環路濾波器值。

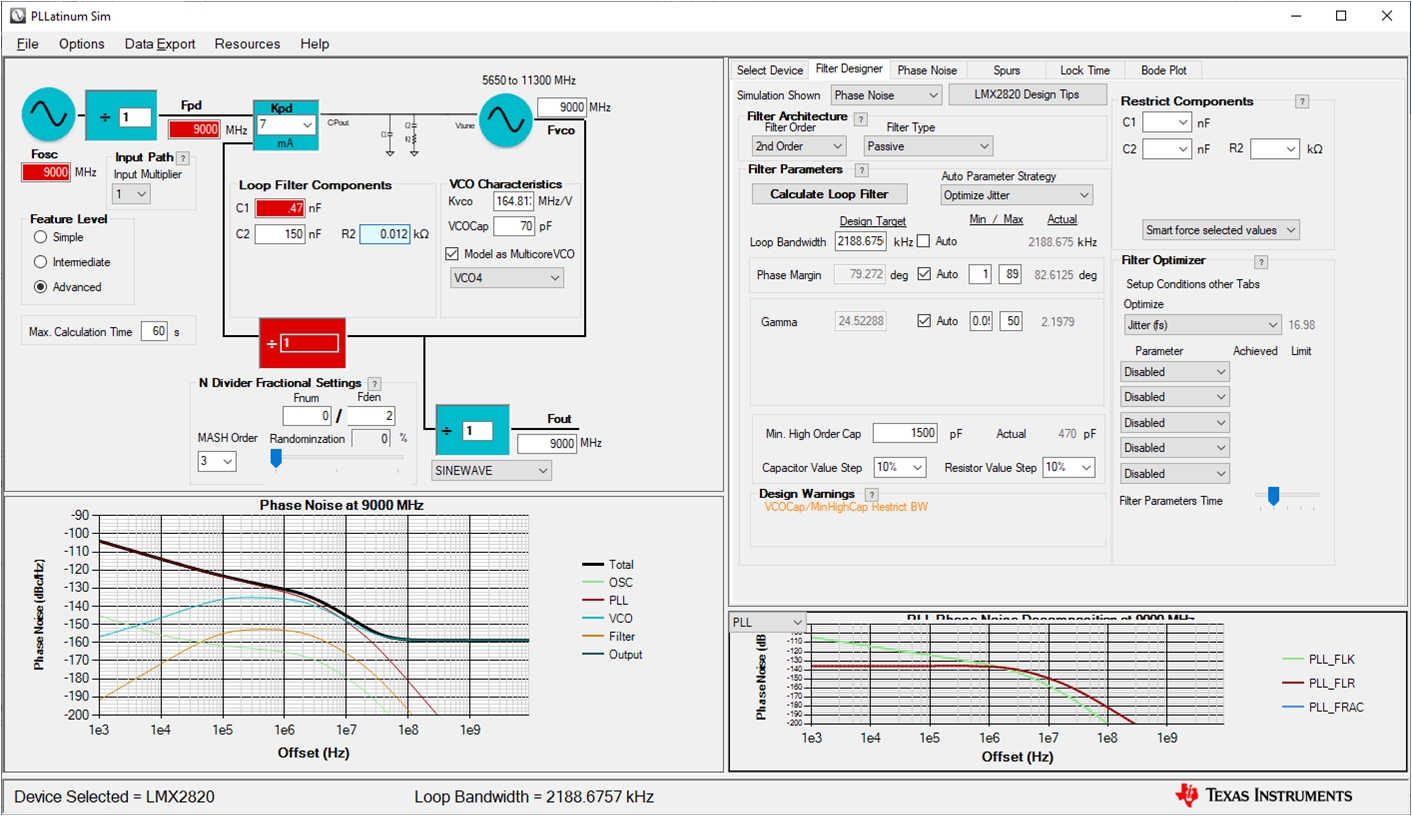

圖 5-2 外部 PFD 的 PLLatinum? 仿真
