對于基線測量，Rohde SMA100B 將 LO 信號提供給混頻器。LO 信號必須是低相位噪聲，具有非常好的低頻偏移性能。LO 中較差的相位噪聲性能直接轉化為合成器輸出。使用外部 PFD 配置，基準的相位噪聲不太重要；對于這些實驗，Agilent PSG 信號發生器提供參考信號。

LMX2820 輸出頻率為 9375MHz。N 分頻器為 25。出于內部 VCO 校準目的，內部 N 分頻器仍必須正確設置。切換到外部 PFD 模式并切換頻率校準位。在切換到外部 PFD 輸入之前，器件必須首先使用內部分頻器校準內部 VCO。LO 頻率為 9000MHz。這會將 PFD 頻率設置為 375MHz。圖 5-3 顯示了與外部 VCO 響應相比，外部 PFD 的相位噪聲結果。請注意，由于有效的低 N 分頻器設置和高頻偏移下的正常 內部 VCO 性能，中頻偏移性能得到了改善。

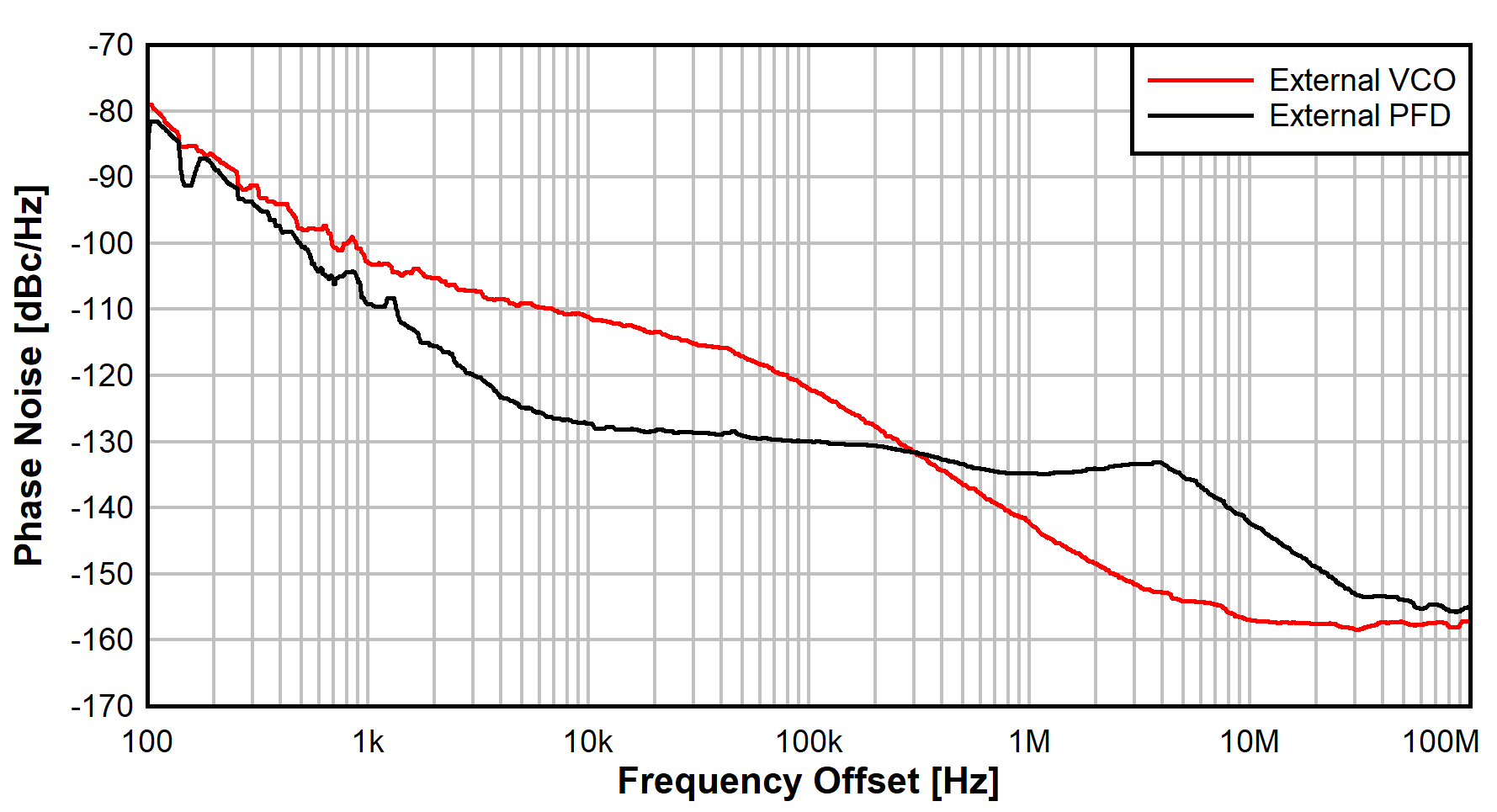

圖 5-3 LMX2820 外部 PFD 相位噪聲性能
