6 在現實世界中整合到一起
當外部 PFD 使用 Rohde SMA100B 作為 LO 源時，LMX2820 可產生出色的相位噪聲性能。性能極具吸引力，但在實際應用中并不實用。一個現實的選擇是使用額外的 LMX2820 作為混頻器 LO。使用帶有內部 VCO 的標準 LMX2820 配置作為 LO 會產生比直接使用器件更差的性能。鑒于 LO 源與源相比沒有改進，這是預期行為?；蛘?，使用配置有外部 VCO 的另一個 LMX2820 作為 LO 源。圖 6-1 顯示了使用兩個 LMX2820 器件的框圖方法。外部 VCO 后面是級聯放大器，用以將 LO 驅動信號增加到 16dBm（或更高）?；祛l器需要高 LO 驅動電平，以確保實現更佳相位噪聲性能所需的更佳動態范圍和線性度。

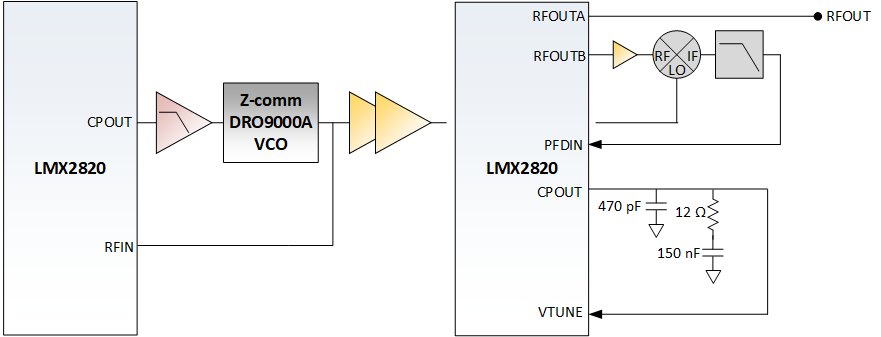

圖 6-1 用于實際解決方案的雙 LMX2820 方法
