ZHCADB8B December 2022 – November 2024 TPS25762-Q1 , TPS25763-Q1 , TPS25772-Q1
3.3 混合模式
混合模式是一種可選的電源策略，表現為保證容量策略和共享容量策略兩者混合。它提供了保證容量策略的優勢，即在鏈接一個受電方時首先廣播端口最大功率，同時在連接兩個受電方時允許平等分配系統最大功率，而這與共享容量策略類似。
有些受電器件根據收到的第一個供電能力請求功率，并在后續供電能力消息中提供更高的 PDO 時，不會嘗試重新協商更有利的合約。當需要 FSP 時，這是一個問題，其中供電方端口配置為“Shared Capacity”，并且在初始供電能力消息中廣播端口最小功率。在混合模式下，可在確保滿足受電方的功率要求的同時實現 FSP。
混合模式可以從“Advanced Configuration”視圖中啟用。在選擇保證容量策略并輸入 SPM 引擎參數后，可以通過將系統最大功率修改為小于端口 A 和端口 B 最大功率之和的值來啟用混合模式。然后，GUI 以紅色文本顯示 Hybrid Mode，以便指示混合模式處于活動狀態，如圖 3-6 所示。
圖 3-6 混合模式 GUI 選擇 - 高級配置表 3-5 中顯示的混合模式參數用于功率分配方法。
| 混合模式參數 | 說明 |
|---|---|
| 平均分配的系統功率 | 連接兩個 PD 受電方時，平均分配給每個端口的系統最大功率： 系統最大功率/端口總數。 |
| 單端口最大功率容量 | 連接單個 PD 受電方時端口的最大 VBUS 功率：
|
| 非 PD USB-C 功率 | USB Type-C 5V 輸出，用于基于非 PD 的 USB Type-C 充電；7.5W 或 15W。 |
混合模式的典型功率分配流程如下：
- 第一個連接的供電方端口首先廣播端口最大功率并發送獲取受電能力 請求
- 受電方通過返回受電能力進行響應，并相應地接收功率（最高可達單端口最大功率容量）。
- 第二個供電方端口連接到另一個受電方，SPM 引擎立即將平均分配的系統功率分配給每個端口伙伴。與 FSP 不同，任何未使用的剩余功率都不會存儲在功率儲備中，會分配給另一個端口。
如果端口上連接了一個 PD 受電方和一個非 PD 受電方，則首先將平均分配的系統功率分配到每個受電方。對于此連接，大約需要 8.5 秒，TPS257xx-Q1 固件才能識別非 PD 受電方。識別出非 PD 受電方后，SPM 引擎可以重新分配系統功率；非 PD USB-C 功率分配給非 PD 受電方，而剩余的功率（提供最大功率與非 PD USB-C 功率之差）則分配給 PD 受電方。非 PD USB-C 功率可以通過從 GUI 的“USB PORT(S)”窗口配置“USB Type-C Current”參數來選擇（請參閱圖 3-7）。

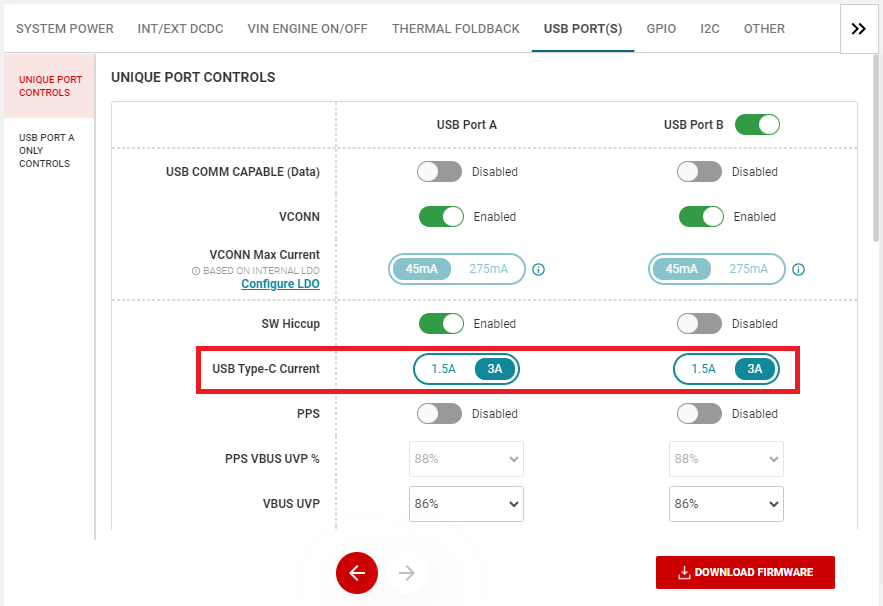

圖 3-7 USB Type-C 電流 – 高級配置請參閱節 5.3來查看混合模式的示例場景，以便更好地了解該模式的功率分配方法。
