5.3 混合模式示例
本節提供了供電端口處于混合模式時的功率分配示例。表 5-10 展示了本節示例中使用的可配置 SPM 引擎參數。表 5-11 展示了功率分配方法中使用的混合模式參數。
表 5-10 SPM 引擎參數 - 混合模式示例
| SPM 引擎參數 | 配置 | 說明 |
|---|---|---|
| 系統最大功率 | 54W(1) | 分配給端口 A 和 B 的總系統功率容量 |
| 端口 A 最大功率 | 45W | 端口 A 功率最大值 |
| 端口 B 最大功率 | 45W | 端口 B 功率最大值 |
| 端口 A 最小功率 | 9W | 端口 A 功率最小值 |
| 端口 B 最小功率 | 9W | 端口 B 功率最小值 |
| 保證模式 (2) | 最大初始功率 | 供電方會首先發送供電能力，廣播最大功率 |
(1) 系統最大功率為 54W；小于端口 A 最大功率和端口 B 最大功率之和。這就是通過 GUI 啟用混合模式的方法。
(2) 混合模式通過在 GUI 配置中選擇保證容量策略來啟用。
表 5-11 混合模式參數
| 公平共享功率策略參數 | 值 | 說明 |
|---|---|---|
| 平均分配的系統功率 | 54/2=27W | 連接兩個 PD 受電方時，平均分配給每個端口的系統最大功率： 系統最大功率/端口總數。 |
| 單端口最大功率容量 | 54-9W=45W | 系統最大功率 - 端口最小功率（最高限制為端口最大功率） |
| 非 PD USB-C 功率 | 15W | USB Type-C 5V 輸出，適用于基于非 PD 的 USB Type-C 充電 |
表 5-12 列出了混合模式功率分配的三種場景作為示例。
表 5-12 混合模式示例
| 端口 A | 端口 B | |
|---|---|---|
| 最初分配 | 27W | 27W |
| 場景 1：端口 A 未連接。端口 B 連接到需要 45W 的受電方。 | ||
| 受電方所需的功率 | 45W | |
| 分配至受電方的功率 | 45W | |
| 場景 2：端口 A 連接到也需要 45W 的受電方。 | ||
| 受電方所需的功率 | 45W | 45W |
| 分配至受電方的功率 | 27W | 27W |
| 場景 3：端口 B 的端口伙伴被替換為非 PD 受電方。 | ||
| 受電方所需的功率 | 45W | |
| 分配至受電方的功率(1) | 39W | 15W |
(1) 當 TPS257xx-Q1 固件識別出非 PD 受電方時，大約 8.5 秒后，功率分配情況會更新。
圖 5-11、圖 5-12 和圖 5-13 分別展示了表 5-12 場景 1、場景 2 和場景 3 中混合模式示例的 PD 協商流程。

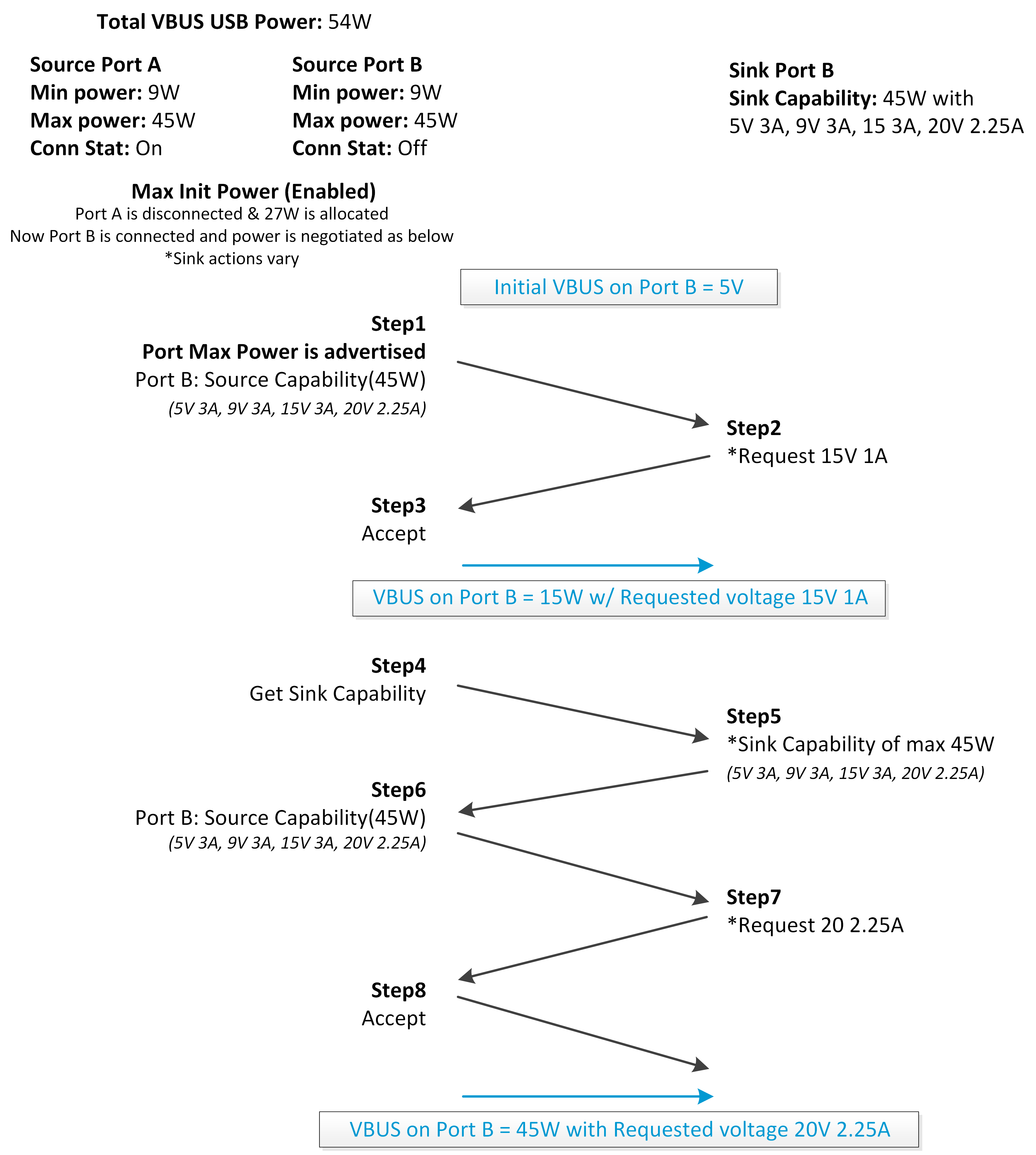

圖 5-11 混合模式協商流程 - 場景 1

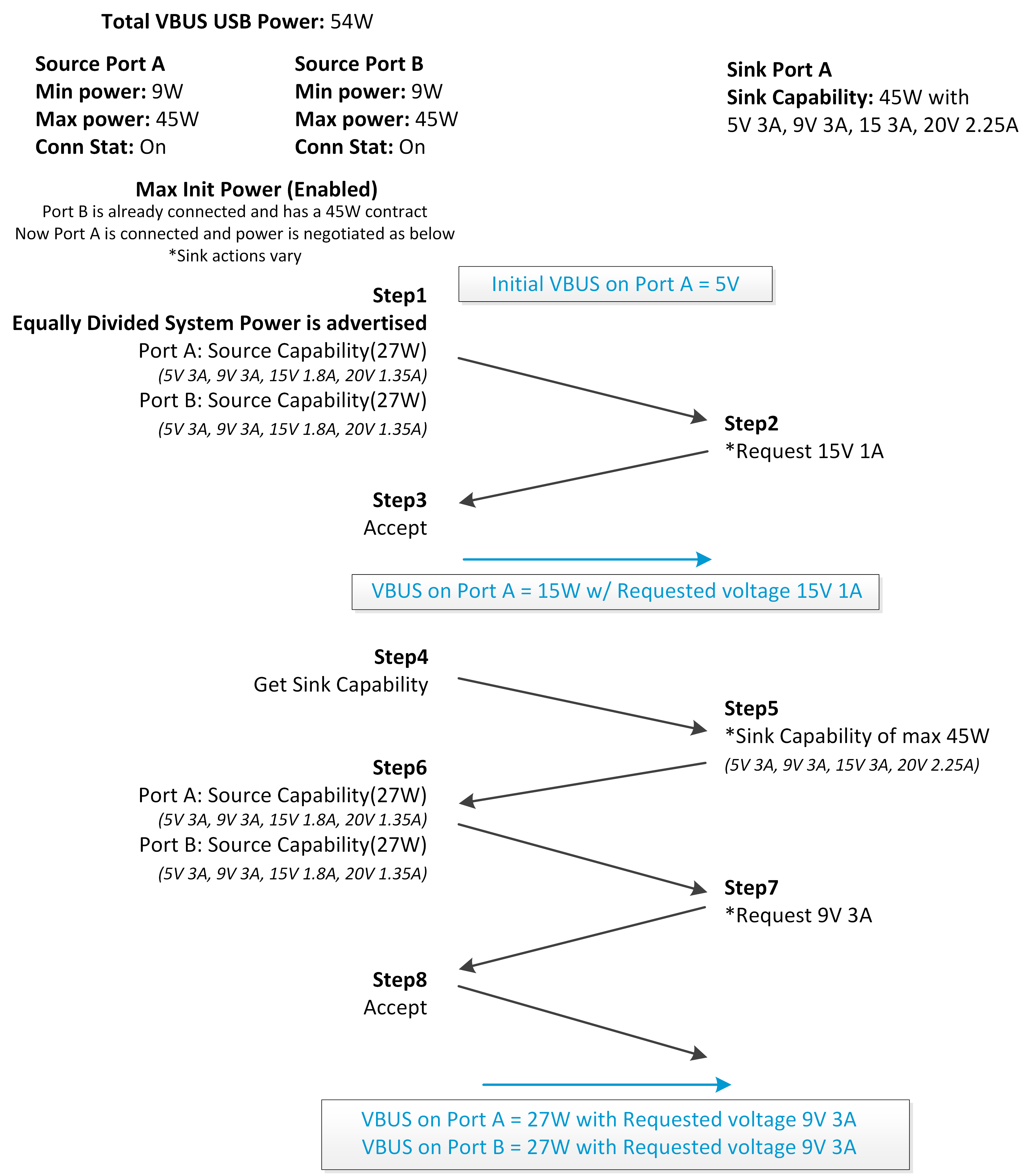

圖 5-12 混合模式協商流程 - 場景 2

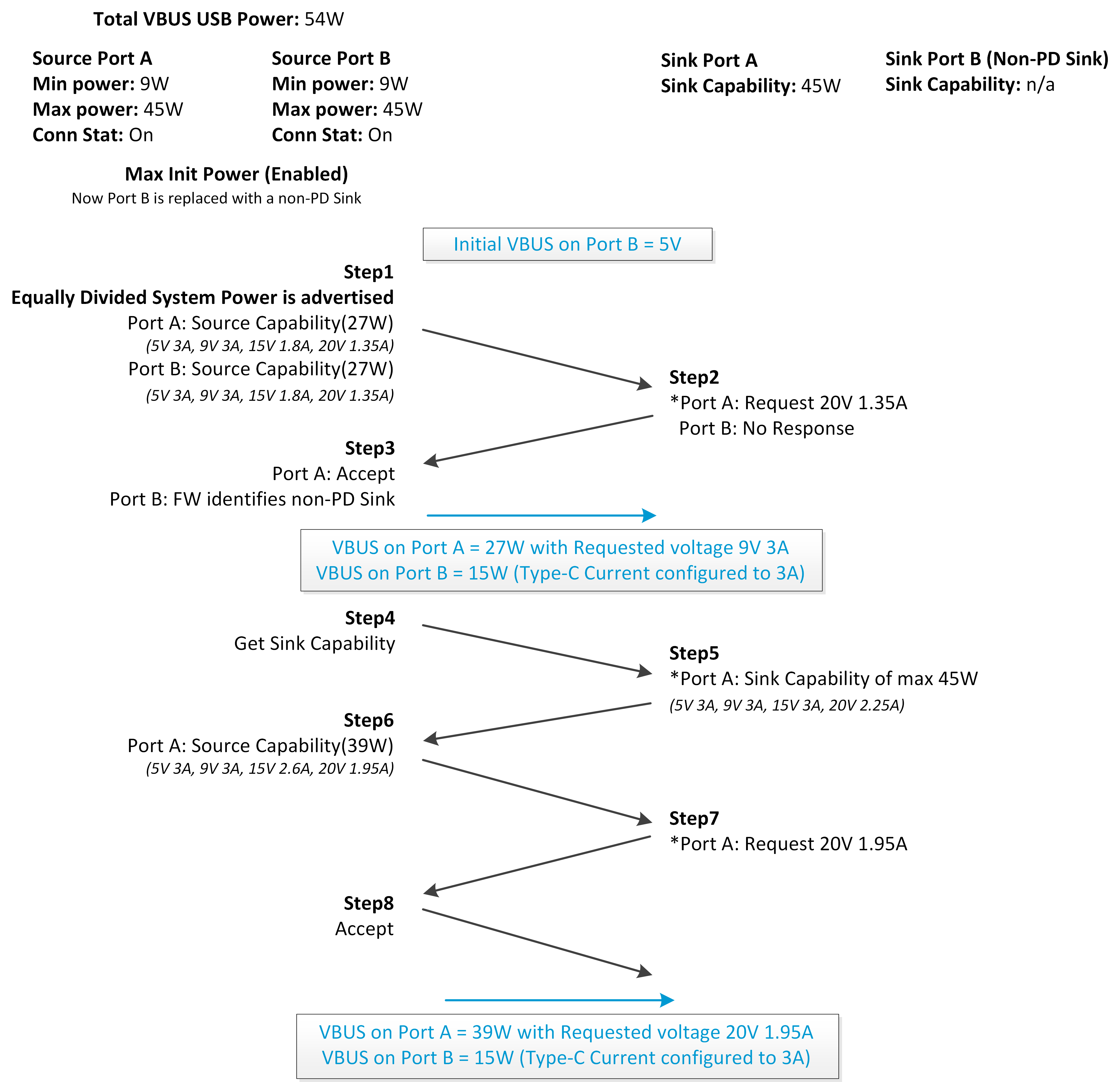

圖 5-13 混合模式協商流程 - 場景 3
