3.2 共享容量策略
在共享容量策略中，端口最大功率的總和小于系統最大功率。當供電方端口配置為“Shared Capacity”時，每個端口的端口最小功率得到保證，而儲存在功率儲備中的剩余功率在端口 A 和端口 B 之間共享。
方程式 2. System Max Power = Port A Min power + Port B Min power + Power Reserve
圖 3-4 展示了一個共享容量策略示例，其中系統最大功率為 75W，端口 A 和端口 B 的最小功率都為 15W，而功率儲備為 45W。端口 A 連接到請求 45W 的受電方。端口 A 的 15W 最小功率得到保證，因此從功率儲備分配 30W，以便提供受電方請求的總共 45W 功率。功率儲備的剩余功率現在為 15W，因此當端口 B 的最小功率為 15W 時，總共可為端口 B 提供 30W 的功率。從這一點來看，第二個受電方連接到端口 B 時會發生什么情況取決于端口伙伴的受電方能力，并在以下各小節中進行討論。

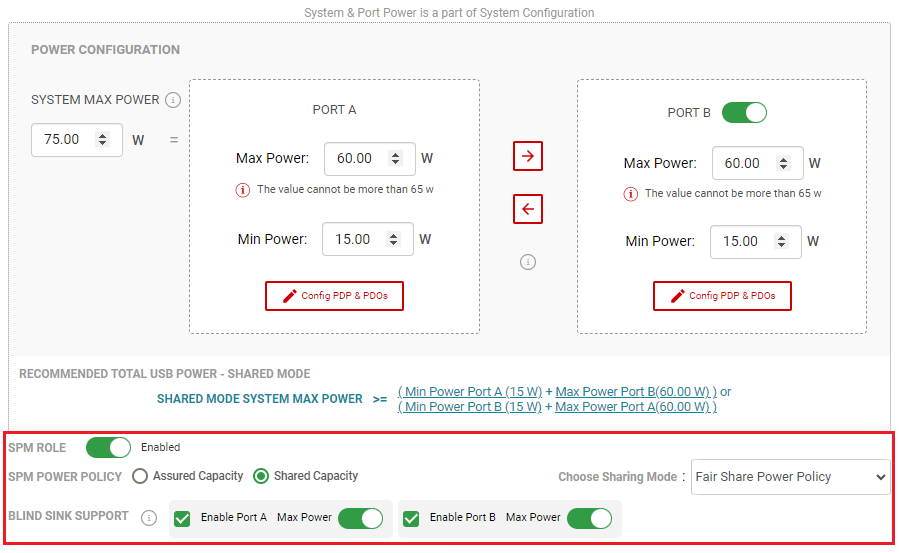

圖 3-4 共享容量策略圖 3-5 展示了 GUI“Advanced Configuration”視圖中的共享容量策略選擇。
圖 3-5 共享容量 GUI 選擇 – 高級配置請注意，盡管可以在 GUI 中自由配置，但根據 USB Type-C 電纜和連接器規范 2.2 版，以下行為規則必須適用于配置了共享容量策略的供電方端口：
- 兩個供電方端口必須具有相同的電源能力；每個端口必須具有相同的端口最大功率和端口最小功率，并且能夠從功率儲備同等獲取功率。
- 端口最小功率必須至少為 7.5W。
- 如果功率儲備在一秒內有足夠的剩余功率，則最初提供 1.5A 的端口在與受電方連接后必須增加到 3A。
