5.2 公平共享功率策略示例
本節提供了啟用公平共享功率策略且連接到正常受電方端口伙伴時兩個端口之間的功率共享示例。當端口伙伴為正常受電方時，無論啟用還是禁用盲受電方支持，功率分配都是相同的。表 5-10 展示了本節示例中使用的 SPM 引擎參數。表 5-4 中顯示的 FSP 參數用于功率分配方法，并在兩個受電方之間實現 FSP。
表 5-3 SPM 引擎參數 - 具有正常受電方的 FSP 示例
| SPM 引擎參數 | 配置 | 說明 |
|---|---|---|
| 系統最大功率 | 75W | 分配給端口 A 和 B 的總系統功率容量 |
| 端口 A 最大功率 | 60W | 端口 A 功率最大值 |
| 端口 B 最大功率 | 60W | 端口 B 功率最大值 |
| 端口 A 最小功率 | 15W | 端口 A 功率最小值 |
| 端口 B 最小功率 | 15W | 端口 B 功率最小值 |
| 共享模式 | 無盲受電方支持的公平共享功率策略 | 每個端口的端口最小功率得到保證，而剩余功率進行智能分配 |
表 5-4 公平共享功率策略參數
| 公平共享功率策略參數 | 值 | 說明 |
|---|---|---|
| 平均分配的共享功率 | (75-(15+15))/2=22.5W | 可分配的每個端口平均共享功率：(VBUS 總功率 – 端口 A 和 B 的最小功率之和)/端口總數 |
| 每端口保證的 FSP | 15+22.5W=37.5W | 每個端口保證的共享功率：平均分配的共享功率 + 端口最小功率 |
表 5-5 中簡要總結了公平共享功率策略功率分配的四個示例場景。
表 5-5 具有正常受電方的 FSP 示例
| 端口 A | 端口 B | |
|---|---|---|
| 最初分配 | 15W | 15W |
| 場景 1：端口 A 連接到需要 60W 的受電方。端口 B 未連接。 | ||
| 受電方所需的功率 | 60W | |
| 分配至受電方的功率 | 60W | |
| 場景 2：端口 B 連接到一個也需要 60W 受電能力的受電方。 | ||
| 受電方所需的功率 | 60W | 60W |
| 分配至受電方的功率(1) | 37.5W | 37.5W |
| 場景 3：端口 B 將要求更改為 15W。 | ||
| 受電方所需的功率 | 60W | 15W |
| 分配至受電方的功率(2) | 60W | 15W |
| 場景 4：端口 B 將要求更改為 25W。 | ||
| 受電方所需的功率 | 60W | 25W |
| 分配至受電方的功率(3) | 50W | 25W |
(1) 這時分配每端口保證的 FSP，即 37.5W。請參閱表 3-3 中的第二個示例場景。
(2) 將 15W 分配至端口 B 并將剩余功率從端口 B 重新分配至功率儲備（37.5W 保證的 FSP - 分配至端口 B 的功率 15W = 22.5W）。端口 A 現在從功率儲備獲得 22.5W 功率，因此能夠滿足 60W 功率請求。
(3) 從端口 A 產生 10W 并重新分配到端口 B。請參閱表 3-3 中的第三個示例場景。
圖 5-3 和圖 5-4 分別展示了表 5-5 場景 1 和場景 2 中 PD 示例的 FSP 協商流程。

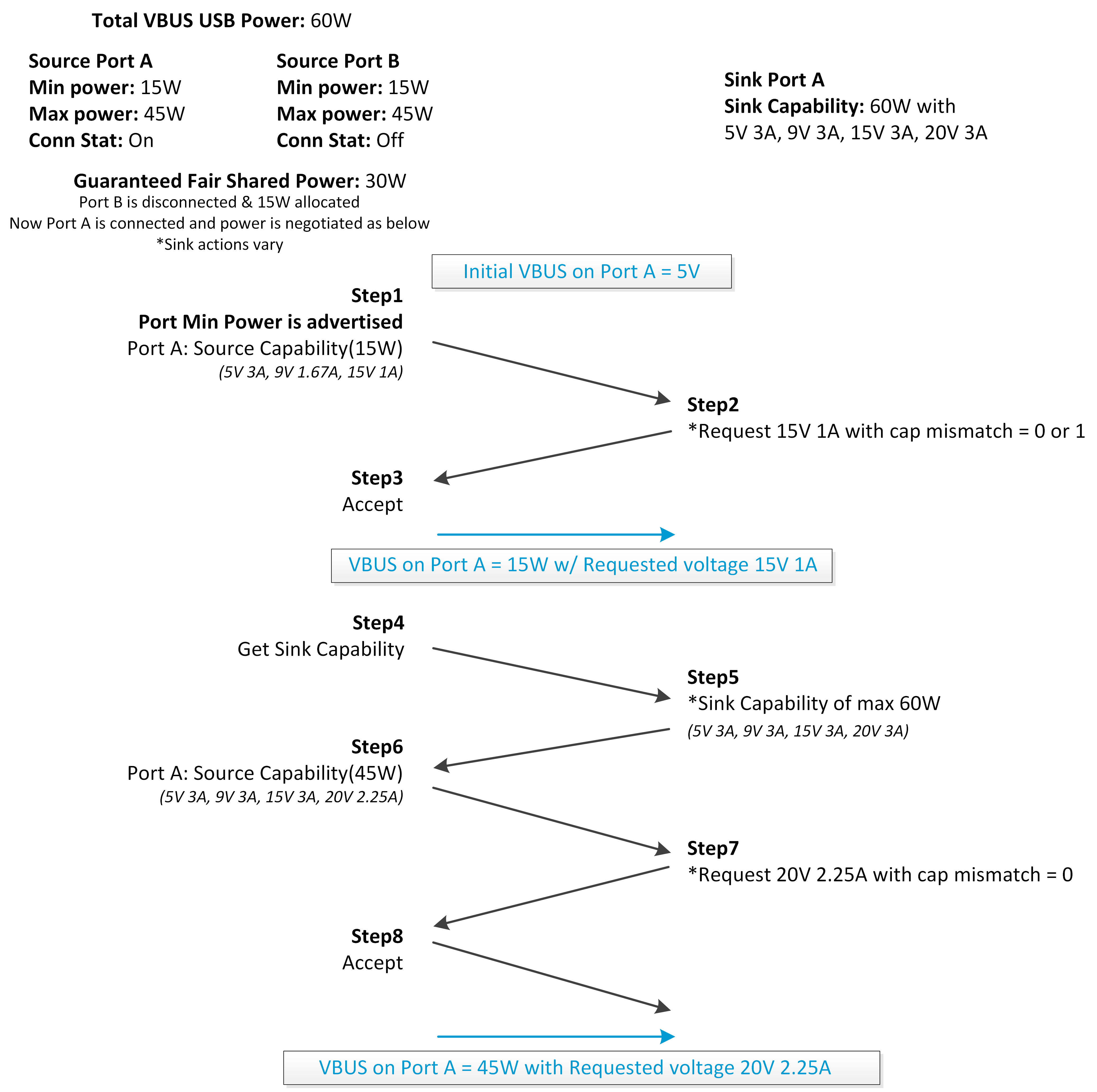

圖 5-3 FSP 協商流程 - 場景 1

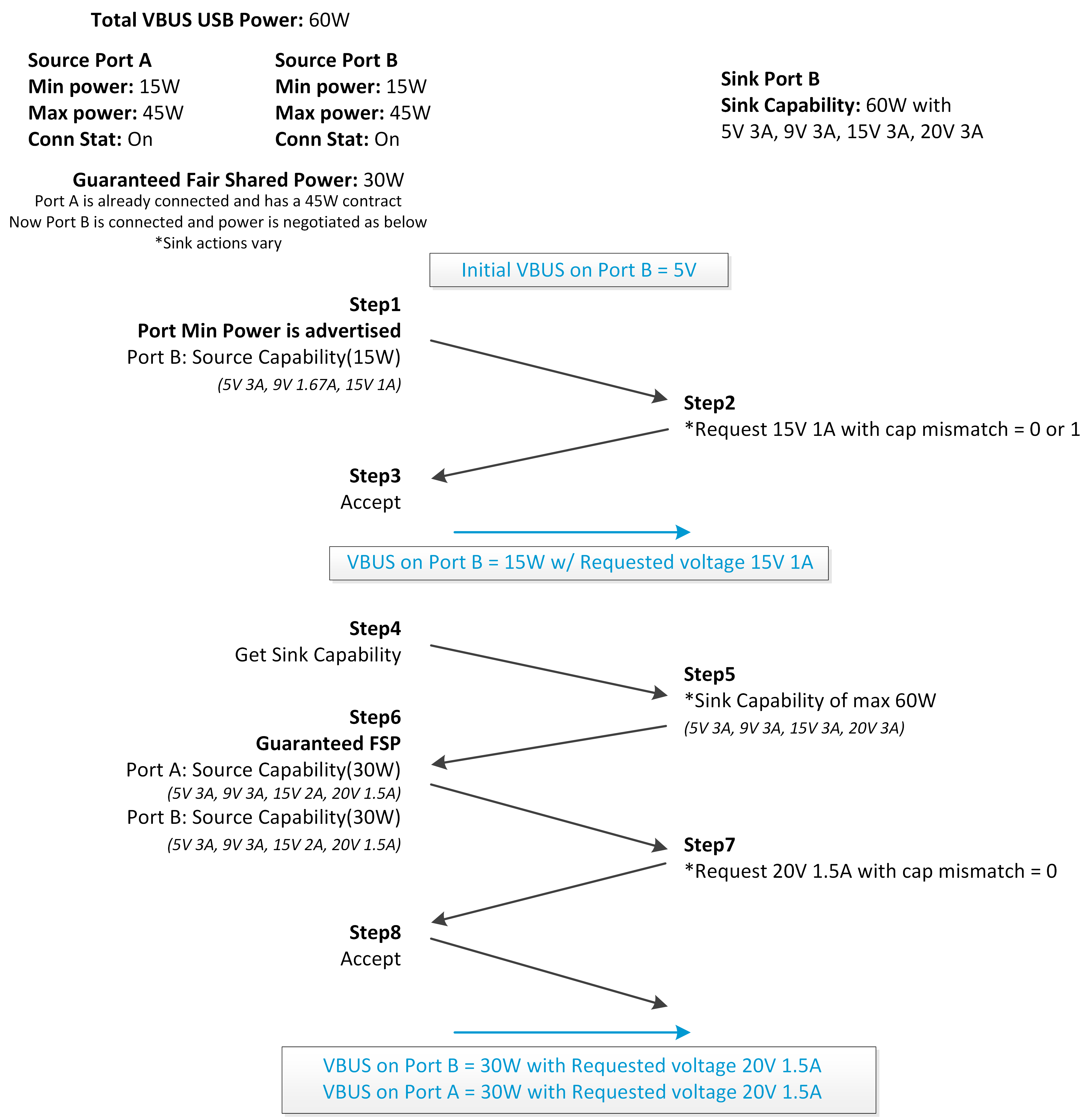

圖 5-4 FSP 協商流程 - 場景 2
