ZHCADB8B December 2022 – November 2024 TPS25762-Q1 , TPS25763-Q1 , TPS25772-Q1
5.2.1 FSP 策略示例 – 盲受電方支持
本節提供了為兩個端口啟用了盲受電方支持且在端口連接到無法正確返回受電能力的受電方時公平共享功率策略的功率分配示例。請注意，這些示例中未啟用“Max Power”選項。表 5-6 展示了本節示例中使用的 SPM 引擎參數。表 5-7 中顯示的 FSP 參數用于公平共享功率策略的功率分配，以便在兩個受電方之間實現 FSP。
表 5-6 SPM 引擎參數 - 具有盲受電方時的 FSP 示例
| SPM 引擎參數 | 配置 | 說明 |
|---|---|---|
| 系統最大功率 | 75W | 分配給端口 A 和 B 的總系統功率容量 |
| 端口 A 最大功率 | 60W | 端口 A 功率最大值 |
| 端口 B 最大功率 | 60W | 端口 B 功率最大值 |
| 端口 A 最小功率 | 15W | 端口 A 功率最小值 |
| 端口 B 最小功率 | 15W | 端口 B 功率最小值 |
| 共享模式 | 帶有盲受電方支持的 FSP | 為盲受電方提供端口最大功率 |
表 5-7 公平共享功率策略參數
| 公平共享功率策略參數 | 值 | 說明 |
|---|---|---|
| 平均分配的共享功率 | (75-(15+15))/2=22.5W | 可分配的每個端口共享功率（如果可用）：(VBUS 總功率 – 端口 A 和 B 的最小功率之和)/端口總數 |
| 每端口保證的 FSP | 15+22.5W=37.5W | 端口最小功率 + 每個端口平均分配的共享功率 = 每個端口保證的 FSP |
表 5-8 展示了公平共享功率策略操作（啟用了盲受電方支持時）的三個示例場景。本節中的表格格式采用不同的結構，以便顯示 SPM 如何處理和支持盲受電方。
表 5-8 帶有盲受電方支持的 FSP 示例
| 端口 A | 端口 B | SPM 操作說明 | |
|---|---|---|---|
| 最初分配 | 15W | 15W | 最初為端口 A 和端口 B 分配最小功率。 |
| 場景 1：端口 A 連接至正常受電方 1。端口 B 未連接。 | |||
| 供電能力 1 | 15W | 第一個供電能力以端口最小功率發送到端口 A 的受電方。 | |
| 受電方請求 | 15W | 向端口 A 授予 15W 功率。 | |
| 受電能力 | 45W | 供電方向端口 A 發送“獲取受電能力”消息，受電方返回最大 45W 受電能力。 | |
| 供電能力 2 | 45W | 根據受電能力再次發送 45W 供電能力。 | |
| 受電方請求 | 45W | 端口 A 受電方請求 45W。 | |
| 分配至受電方的功率 | 45W | 系統給端口 A 受電方分配 45W。 | |
| 場景 2：端口 A 被替換為盲受電方。端口 B 仍未連接。 | |||
| 供電能力 1 | 15W | 第一個供電能力以端口最小功率發送到端口 A 的受電方。 | |
| 受電方請求 | 15W | 向端口 A 授予 15W 功率。 | |
| 受電能力 | 15W | 供電方向端口 A 發送“獲取受電能力”消息。收到的返回為供電能力 = 受電能力。端口 A 受電方被識別為盲受電方。 | |
| 供電能力 2 | 60W | 使用端口最大功率再次發送供電能力。 | |
| 受電方請求 | 60W | 端口 A 受電方請求 60W。 | |
| 分配至受電方的功率 | 60W | 系統給端口 A 受電方分配 60W。 | |
| 場景 3：端口 B 連接至正常受電方 2。端口 A 繼續為盲受電方提供 60W 的功率。 | |||
| 供電能力 1 | 15W | 第一個供電能力以端口最小功率發送到端口 B 的受電方。 | |
| 受電方請求 | 15W | 向端口 B 授予 15W 功率。 | |
| 受電能力 | 20W | 供電方向端口 B 發送“獲取受電能力”消息，受電方返回最大 20W 受電能力。 | |
| 供電能力 2 | 55W | 20W | 端口 A 受電方所需的功率小于每個端口保證的 FSP。端口 B 所需的功率較高。SPM 向端口 A 上請求較低功率的受電方分配功率，并剩余功率分配給端口 B 的受電方。 |
| 受電方請求 | 55W | 20W | 端口 A 受電方請求 55W，端口 B 受電方請求 20W。 |
| 分配至受電方的功率 | 55W | 20W | 系統給端口 A 受電方分配 55W。系統給端口 B 受電方分配 20W。 |
圖 5-5、圖 5-6 和圖 5-7 分別展示了表 5-8 中場景 1、場景 2 和場景 3 內 FSP 示例的 PD 協商流程。

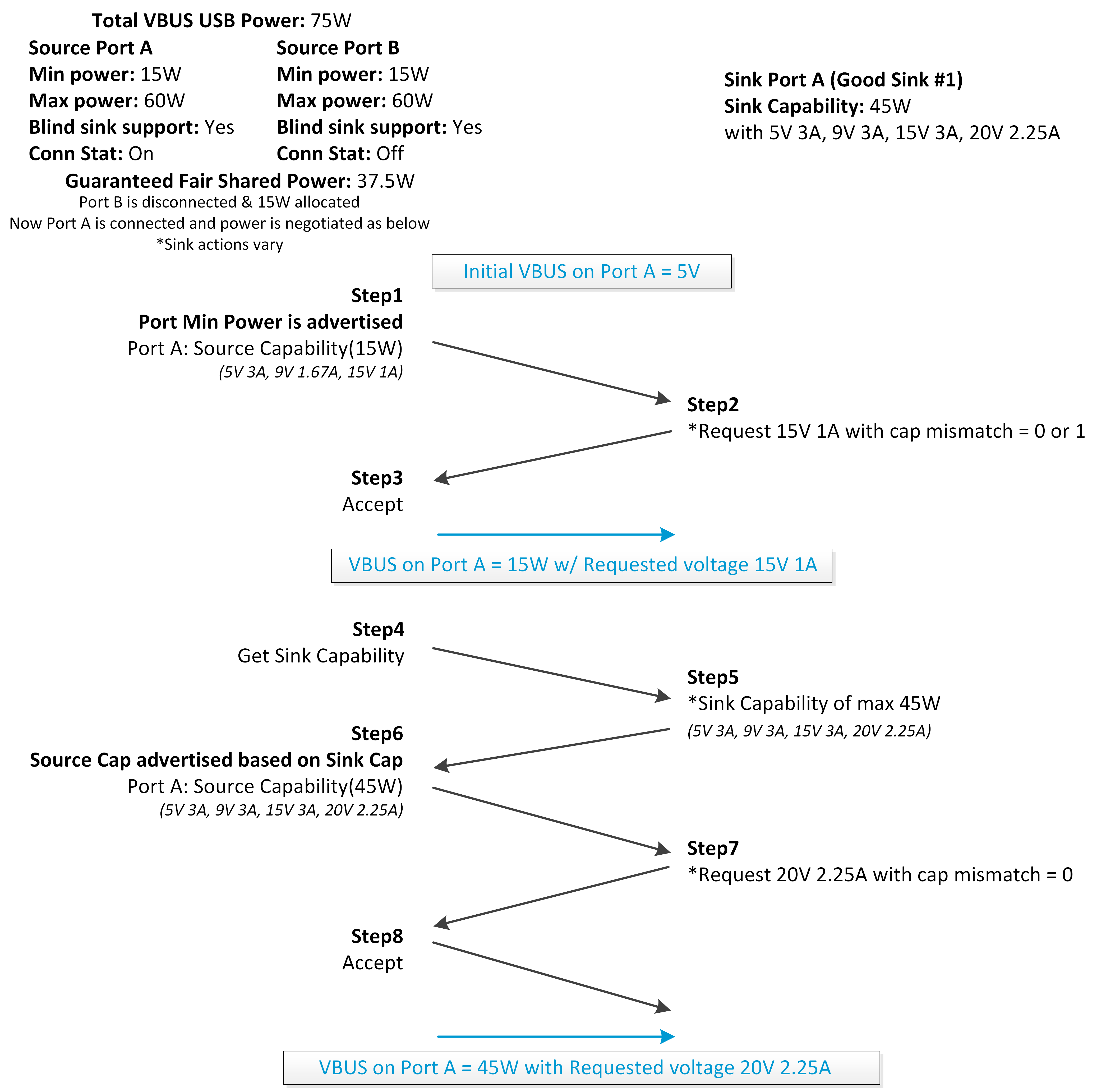

圖 5-5 帶有盲受電方支持的 FSP 協商流程 – 場景 1

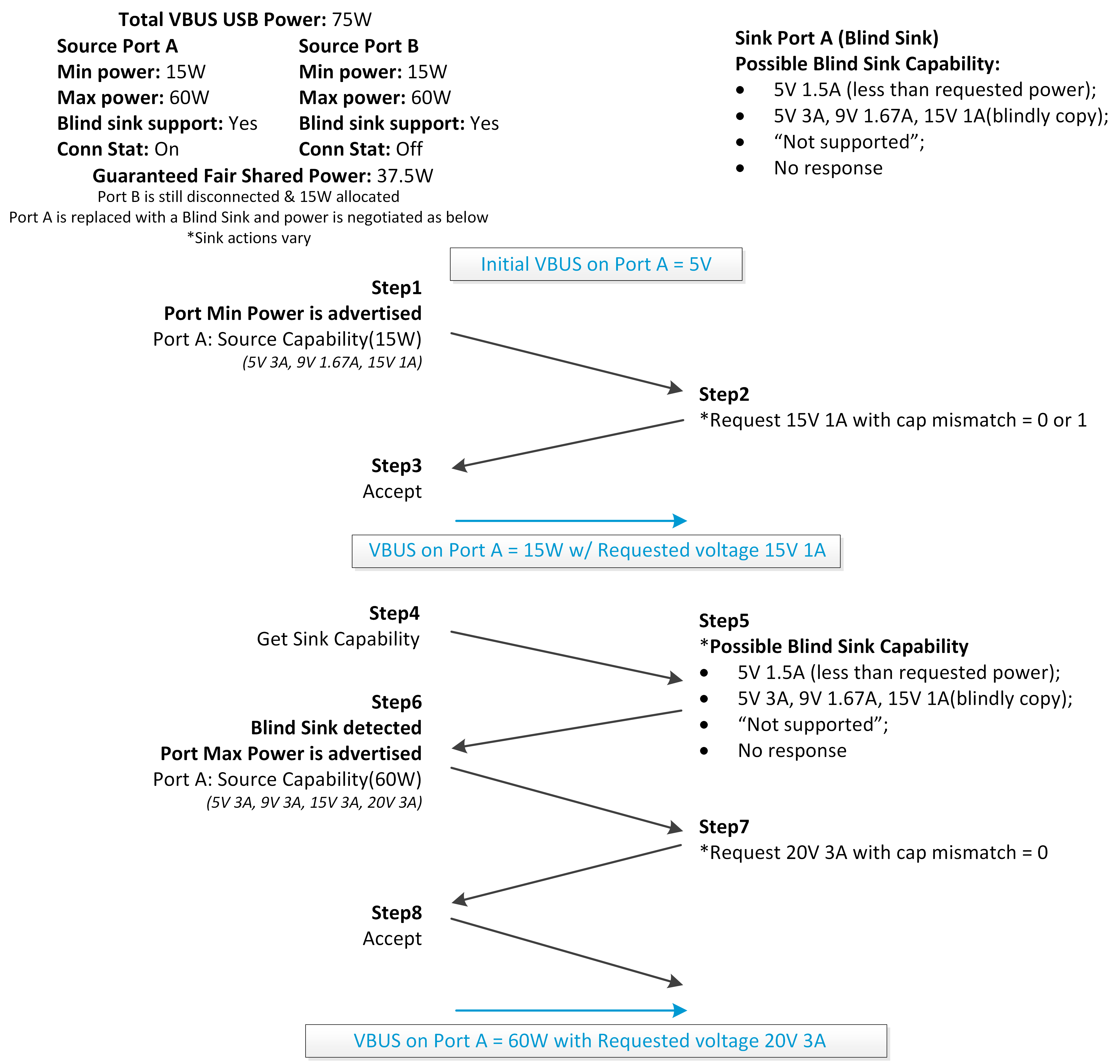

圖 5-6 帶有盲受電方支持的 FSP 協商流程 – 場景 2

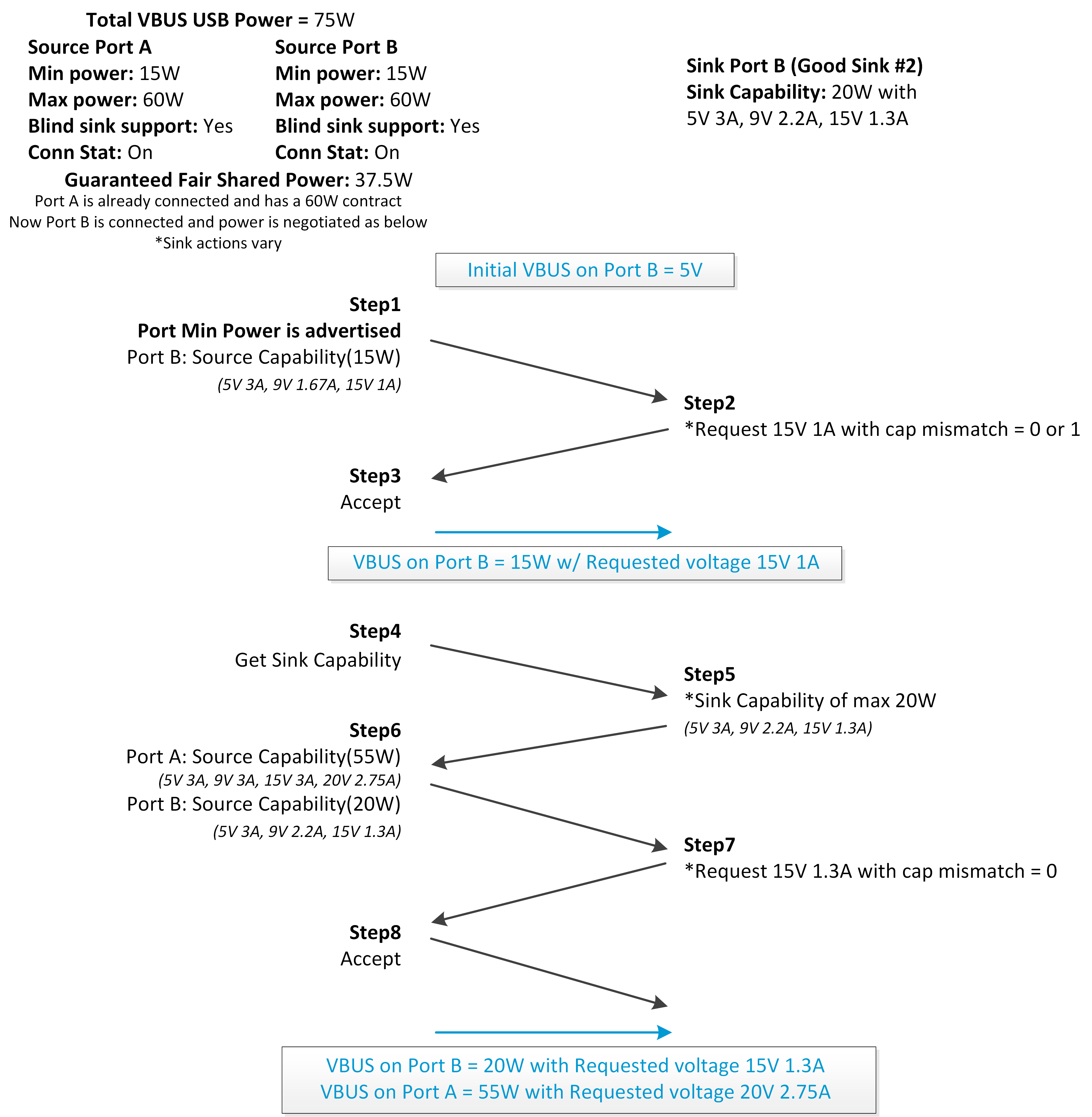

圖 5-7 帶有盲受電方支持的 FSP 協商流程 – 場景 3
