5.1 保證容量策略示例
本節提供了將供電端口配置為保證容量策略并選擇“Max Init Power”模式時的功率分配示例。表 5-10 展示了本節示例中使用的 SPM 引擎參數。

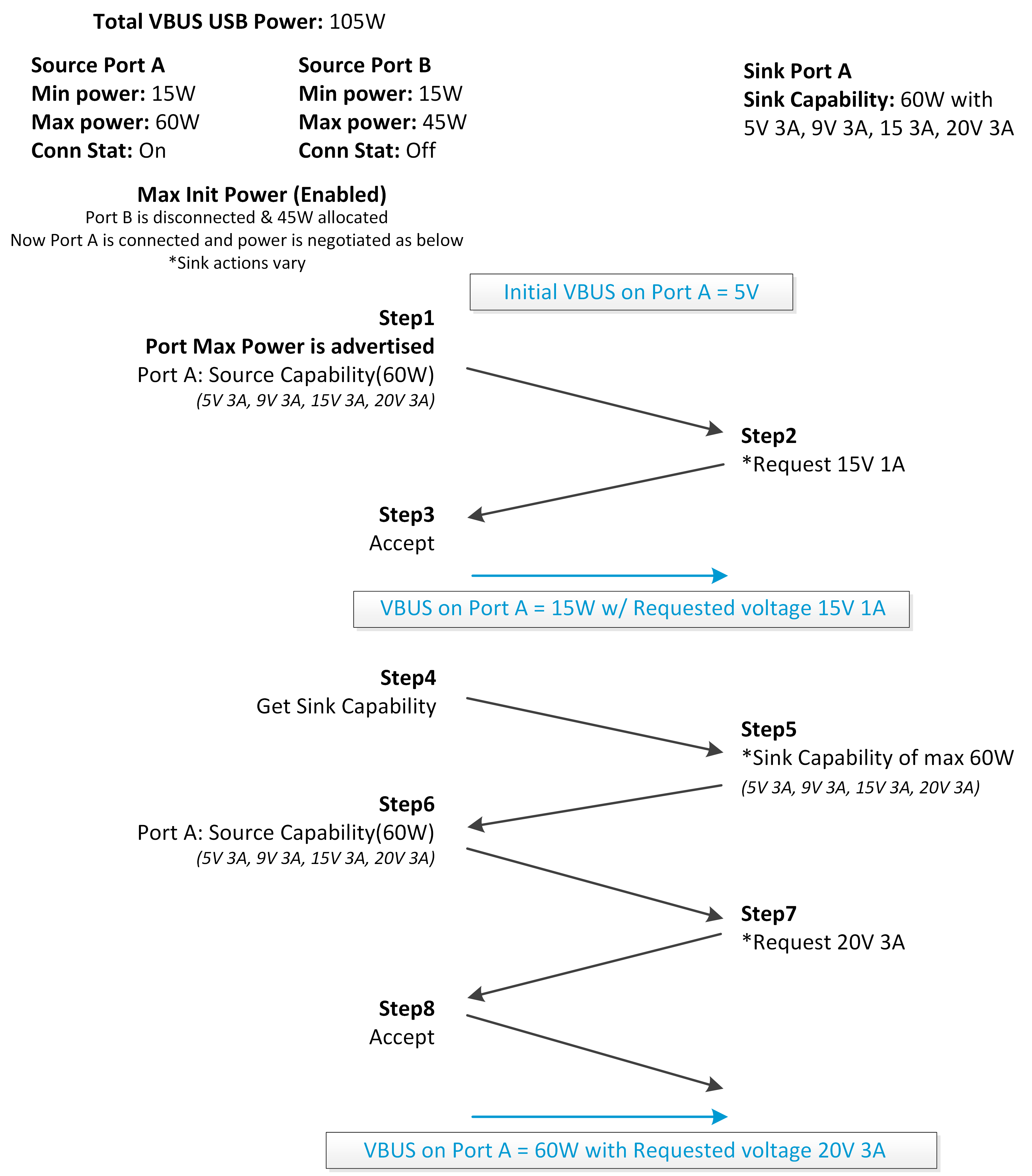

圖 5-1 保證容量策略協商流程 - 端口 A 已連接

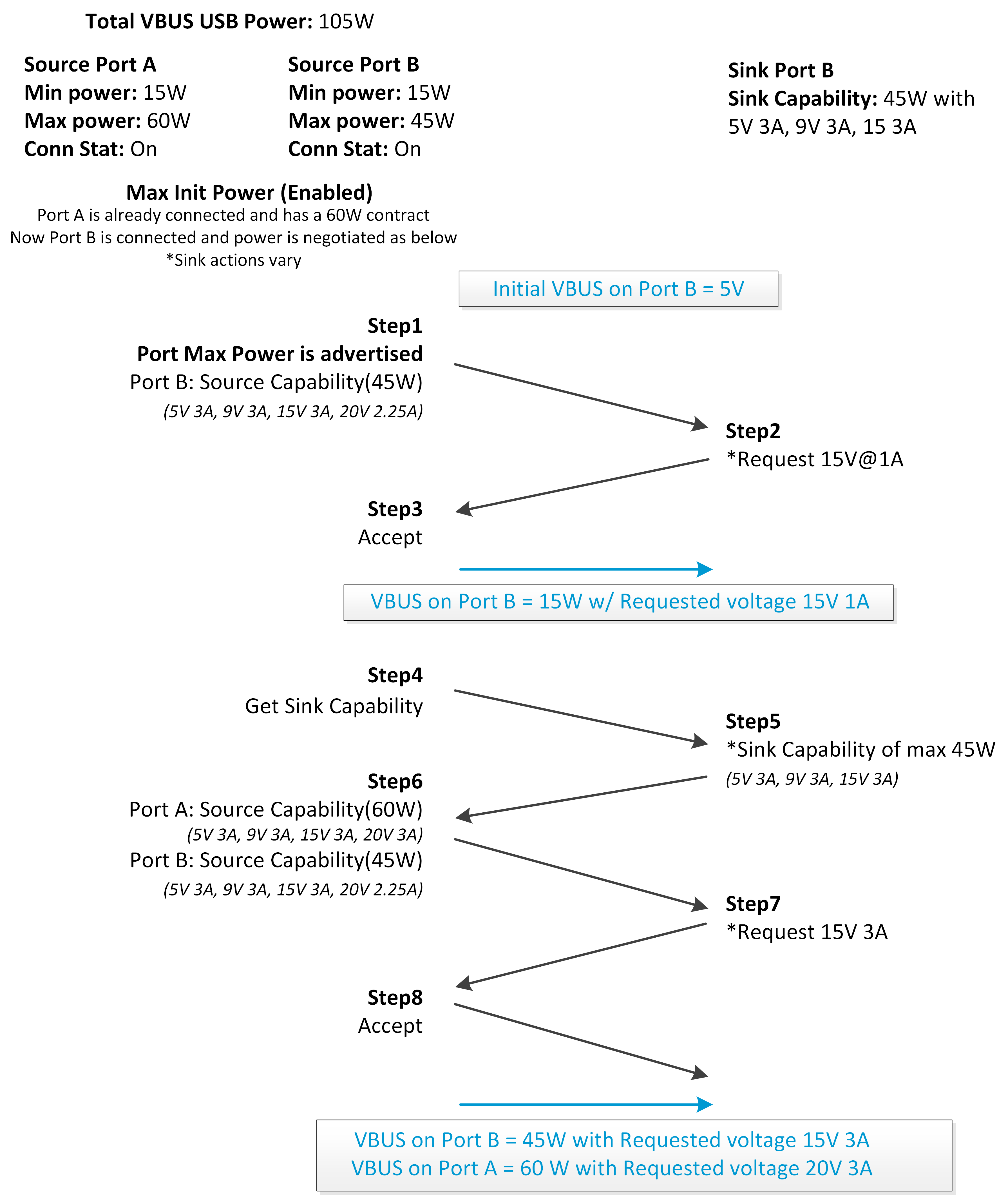

圖 5-2 保證容量策略協商流程 - 端口 B 已連接
表 5-1 SPM 引擎參數 - 保證容量策略示例
| SPM 引擎參數 | 配置 | 說明 |
|---|---|---|
| 系統最大功率 | 105W(1) | 分配給端口 A 和 B 的總系統功率容量 |
| 端口 A 最大功率 | 60W | 端口 A 功率最大值 |
| 端口 B 最大功率 | 45W | 端口 B 功率最大值 |
| 端口 A 最小功率 | 15W | 端口 A 功率最小值 |
| 端口 B 最小功率 | 15W | 端口 B 功率最小值 |
| 保證模式 | 最大初始功率 | 供電方會首先發送供電能力，廣播最大功率 |
(1) 系統最大功率為 105W；端口 A 最大功率和端口 B 最大功率之和。
表 5-2 中列出了保證容量策略的三個示例場景。請注意，正如保證容量策略的預期那樣，分配給每個端口的功率與另一個端口的狀態無關。
表 5-2 保證容量策略示例
| 端口 A | 端口 B | |
|---|---|---|
| 最初分配 | 60W | 45W |
| 場景 1：端口 A 連接到需要 27W 的受電方。端口 B 未連接。 | ||
| 受電方所需的功率 | 27W | |
| 分配至受電方的功率 | 27W | |
| 場景 2：端口 B 連接到需要 45W 的受電方。 | ||
| 受電方所需的功率 | 27W | 45W |
| 分配至受電方的功率 | 27W | 45W |
| 場景 3：端口 A 將要求更改為 60W。 | ||
| 受電方所需的功率 | 60W | 45W |
| 分配至受電方的功率 | 60W | 45W |
下圖展示了啟用保證容量策略時的 PD 協商流程，其中一個受電方先連接到端口 A（圖 5-1），另一個受電方連接到端口 B（圖 5-2）。
圖 5-1 保證容量策略協商流程 - 端口 A 已連接圖 5-2 保證容量策略協商流程 - 端口 B 已連接
