ZHCADB8B December 2022 – November 2024 TPS25762-Q1 , TPS25763-Q1 , TPS25772-Q1
3.1 保證容量策略
在保證容量策略中，端口最大功率的總和等于系統最大功率。
方程式 1. System Max Power = Port A Max Power + Port B Max Power

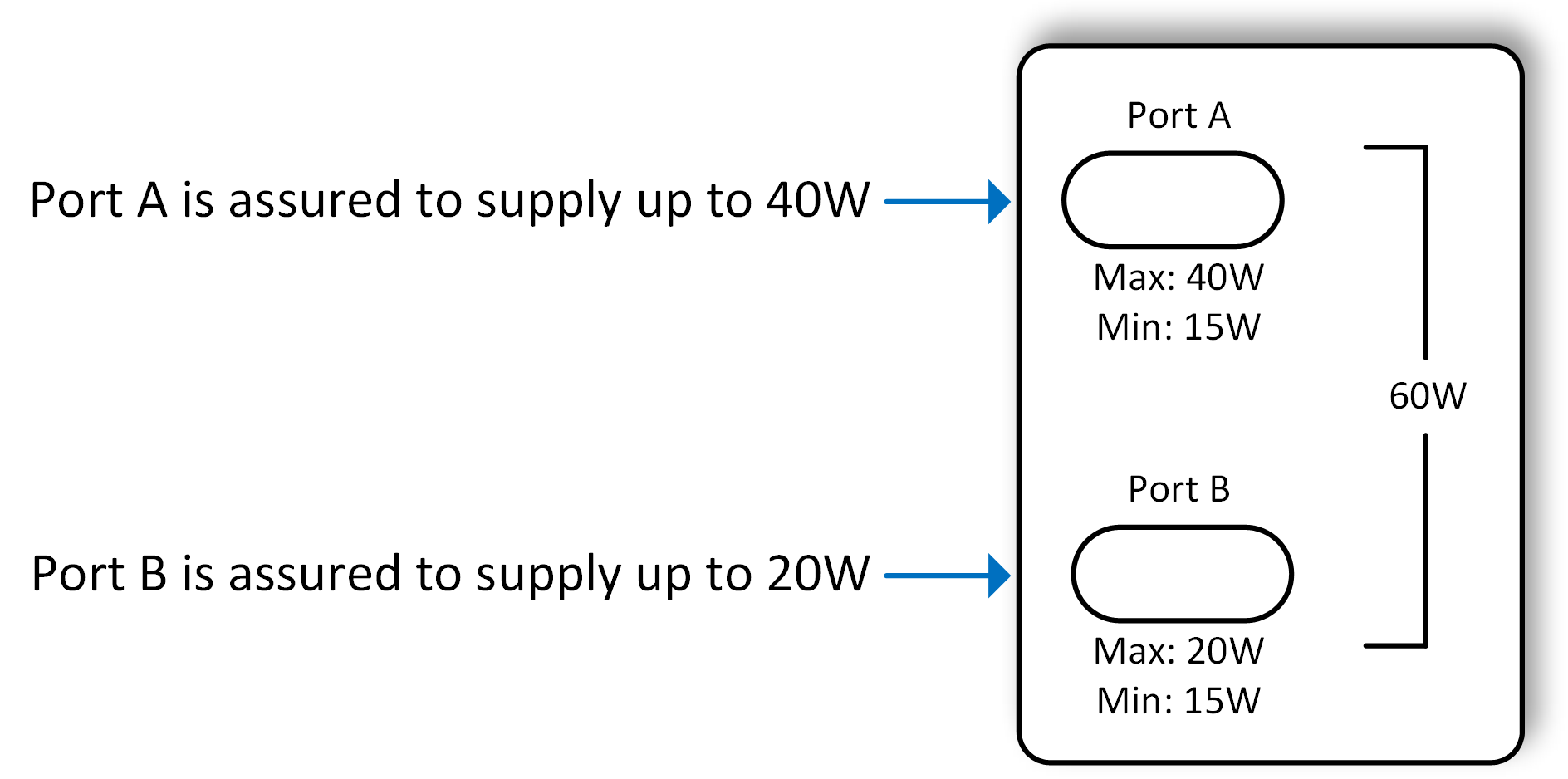

當供電方端口配置為“Assured Capacity”時，端口最大功率得到保證，并且每個端口都能夠獨立于第二個端口的狀態提供其最大端口功率。圖 3-2 展示了一個保證容量策略示例，其中系統最大功率為 60W，端口 A 的最大功率為 40W，而端口 B 的最大功率為 20W。
圖 3-2 保證容量策略TPS25772-Q1 雙端口 PD 控制器支持兩種保證容量功率模式，具體可使用 TPS257XX-Q1-GUI 進行配置。選項有：
- Max Init Power（最大初始化功率）：連接時，供電方將首先發送供電方能力，廣播 GUI 中配置的最大功率。
- Min Init Power（最小初始化功率）：連接時，供電方將首先發送供電方能力，廣播 GUI 中配置的最小功率。根據響應受電方能力，TPS257xx 將相應地重新發送供電方能力。

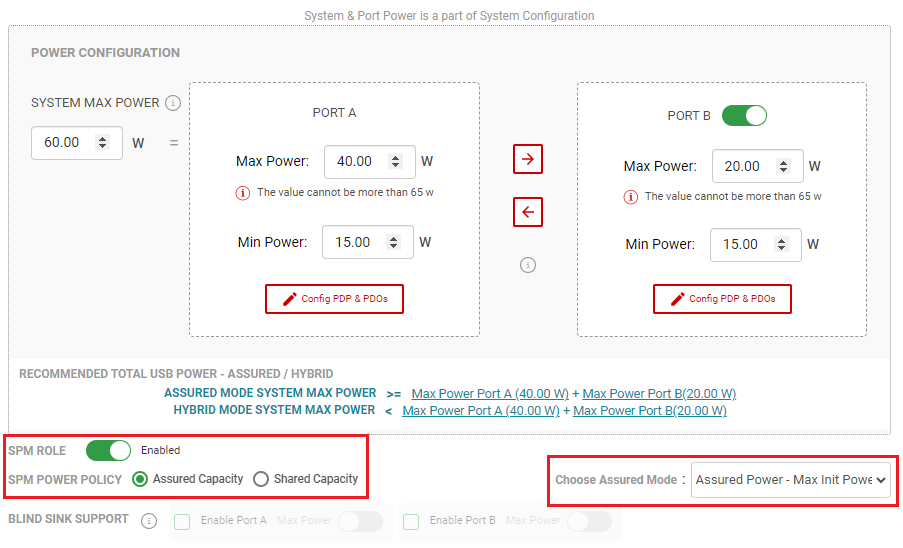

除非根據系統要求首選其他工作模式，否則建議始終配置為 Max Init Power（默認 GUI 設置）。圖 3-3 展示了 GUI“Advanced Configuration”視圖中的保證容量策略選擇。
圖 3-3 保證策略 GUI 選擇 – 高級配置了解保證容量策略的示例場景，以便更好地了解選擇此 SPM 電源策略時如何分配和分布系統電源，請參閱節 5.1。
