5.2.2 FSP 策略示例 – 盲受電方支持和最大功率
本節提供了另外三個公平共享功率策略示例的功率分配，但兩個端口都啟用了“Blind Sink Support”和“Max Power”，如表 5-9 中所示。啟用這兩個 FSP 設置后，無論受電方的行為如何，始終都會在初始供電能力消息之后廣播端口最大功率。這些示例的 SPM 引擎參數與表 5-6 中所示的相同。
表 5-9 帶有盲受電方支持和最大功率的 FSP 示例
| 端口 A | 端口 B | SPM 操作說明 | |
|---|---|---|---|
| 最初分配 | 15W | 15W | 最初為端口 A 和端口 B 分配最小功率。 |
| 場景 1：端口 A 連接至正常受電方 1。端口 B 未連接。 | |||
| 供電能力 1 | 15W | 第一個供電能力以端口最小功率發送到端口 A 的受電方。 | |
| 受電方請求 | 15W | 向端口 A 授予 15W 功率。 | |
| 受電能力 | 45W | 供電方向端口 A 發送“獲取受電能力”消息，受電方返回最大 45W 受電能力。 | |
| 供電能力 2 | 60W | 由于啟用了最大功率，因此會使用端口最大功率再次發送供電能力。 | |
| 受電方請求 | 60W | 端口 A 受電方請求 60W。 | |
| 分配至受電方的功率 | 60W | 系統向端口 A 受電方輸送 60W。 | |
| 場景 2：端口 A 被替換為盲受電方。端口 B 仍未連接。 | |||
| 供電能力 1 | 15W | 第一個供電能力以端口最小功率發送到端口 A 的受電方。 | |
| 受電方請求 | 15W | 向端口 A 授予 15W 功率。 | |
| 受電能力 | 15W | 供電方向端口 A 發送“獲取受電能力”消息。收到的返回為供電能力 = 受電能力，但在啟用了“Max Power ”的情況下無關緊要。 | |
| 供電能力 2 | 60W | 使用端口最大功率再次發送供電能力。 | |
| 受電方請求 | 60W | 端口 A 受電方請求 60W。 | |
| 分配至受電方的功率 | 60W | 系統給端口 A 受電方分配 60W。 | |
| 場景 3：端口 B 連接至正常受電方 2。端口 A 繼續為盲受電方提供 60W 的功率。 | |||
| 供電能力 1 | 15W | 第一個供電能力以端口最小功率發送到端口 B 的受電方。 | |
| 受電方請求 | 15W | 向端口 B 授予 15W 功率。 | |
| 受電能力 | 20W | 供電方向端口 B 發送“獲取受電能力”消息，受電方返回最大 20W 受電能力。 | |
| 供電能力 2 | 37.5W | 37.5W | “Max Power”已啟用，因此無論受電能力如何，都會向兩個受電方廣播每端口保證的 FSP。 |
| 受電方請求 | 37.5W | 37.5W | 端口 A 和 B 的受電方請求 37.5W。 |
| 分配至受電方的功率 | 37.5W | 37.5W(1) | 每個受電方獲得 37.5W 的每個端口保證 FSP。 |
(1) 一些受電器件返回的受電能力消息低于其實際能夠消耗的功率?？梢哉{(diào)節“Max Power”選項來支持此類受電器件的更高充電功率。
圖 5-8、圖 5-9 和圖 5-10 分別展示了表 5-9 中場景 1、場景 2 和場景 3 內 FSP 示例的 PD 協商流程。

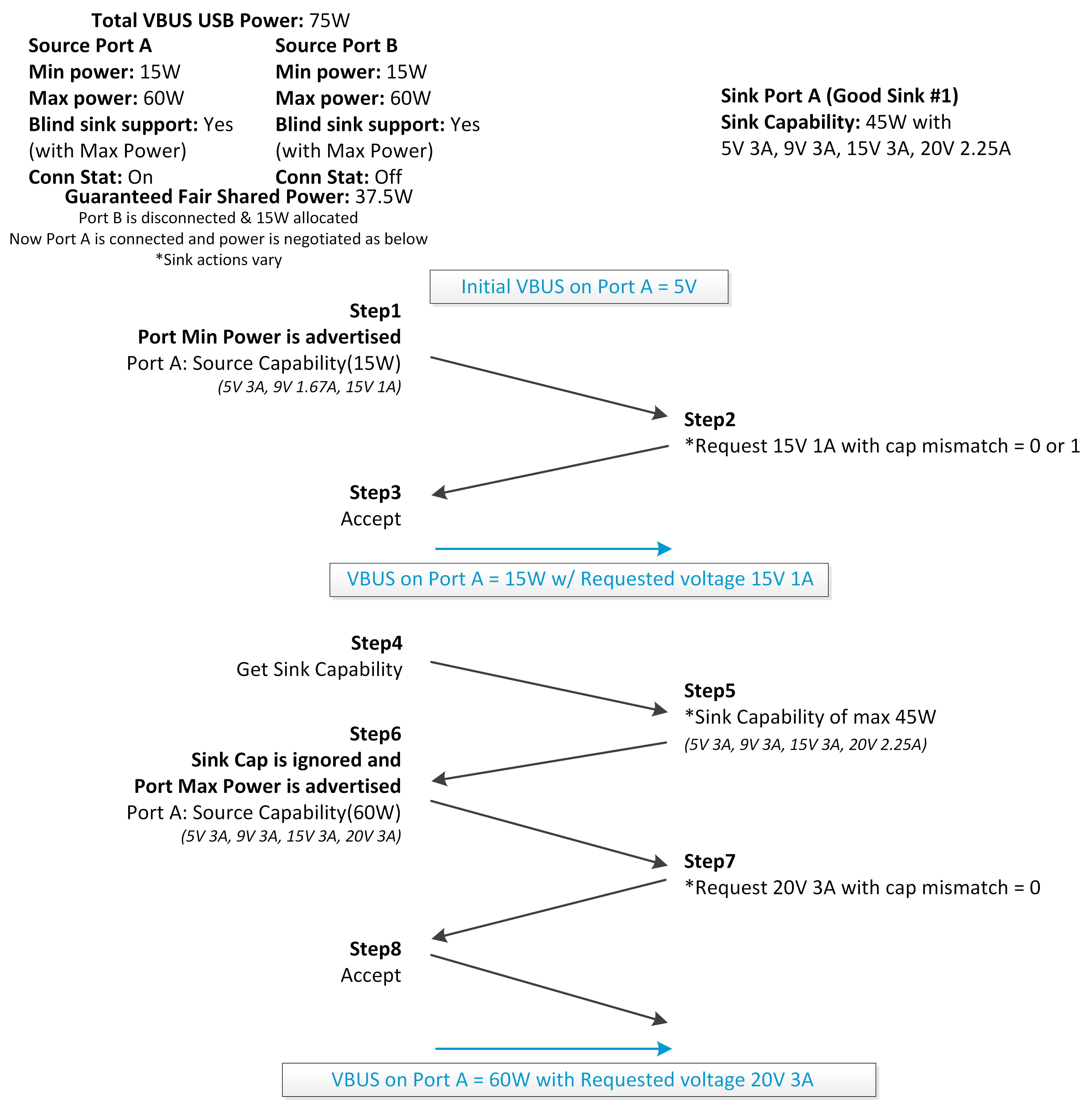

圖 5-8 帶有盲受電方支持和最大功率的 FSP 協商 - 場景 1

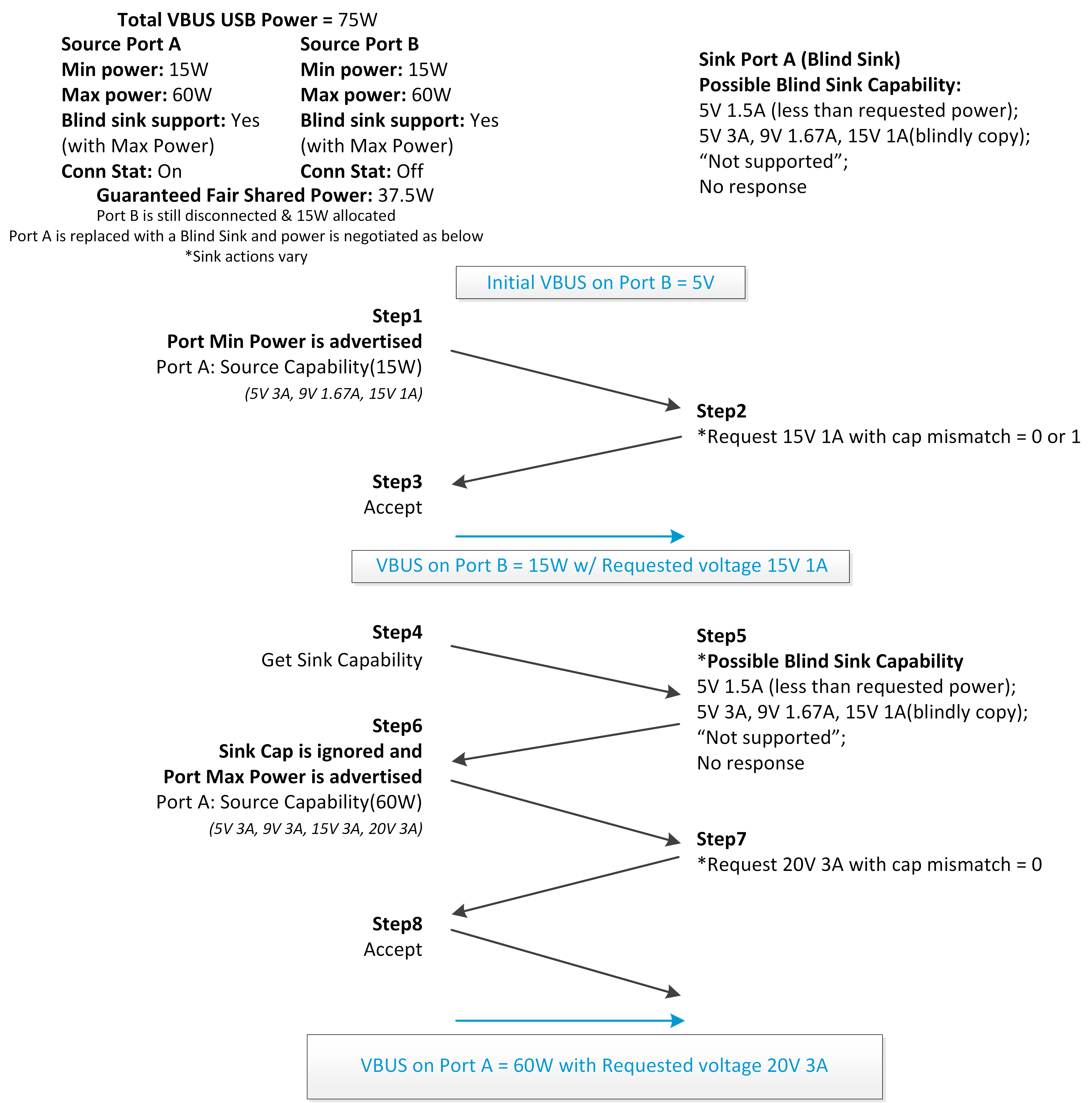

圖 5-9 帶有盲受電方支持和最大功率的 FSP 協商 - 場景 2

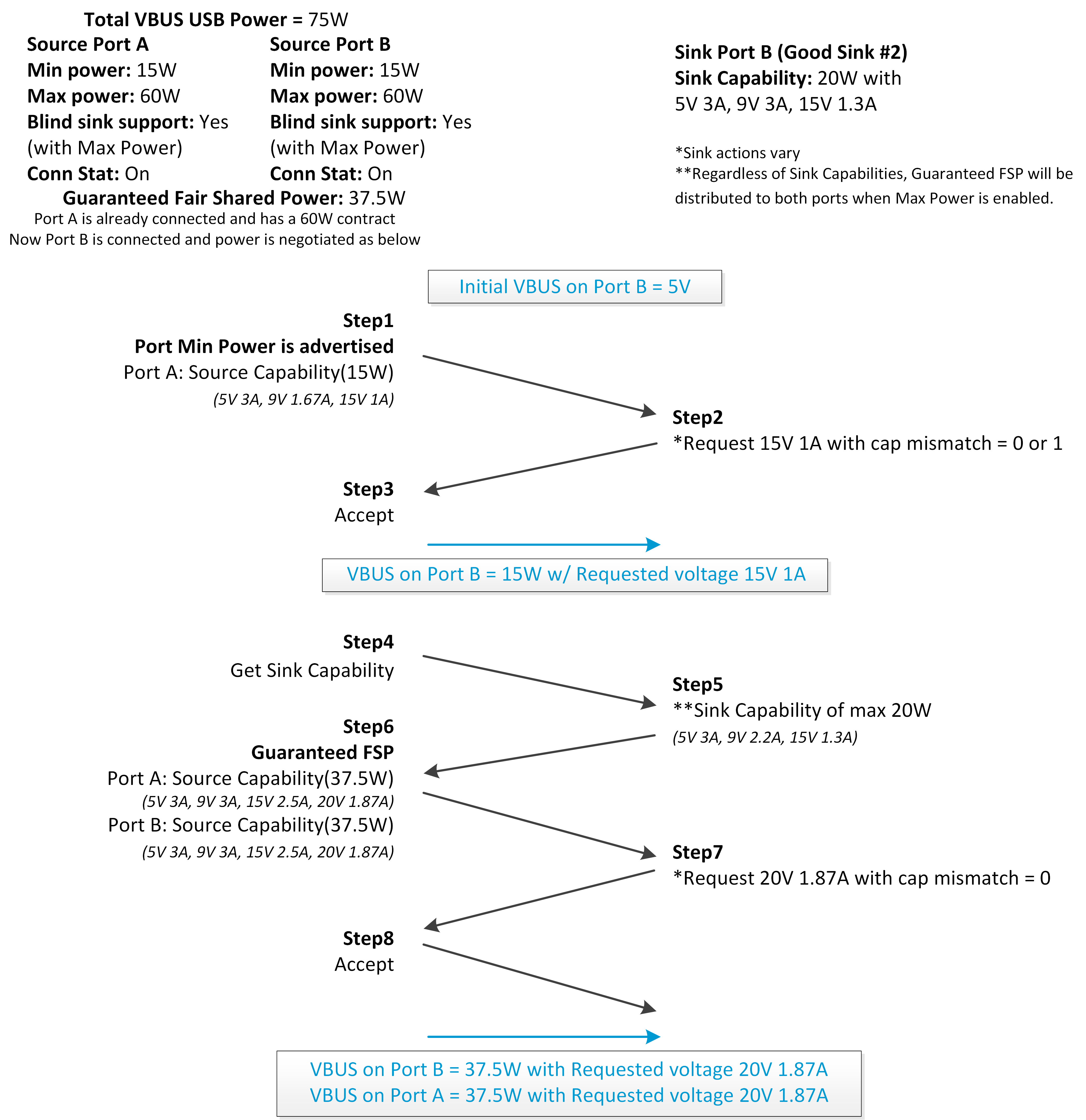

圖 5-10 帶有盲受電方支持和最大功率的 FSP 協商 - 場景 3
