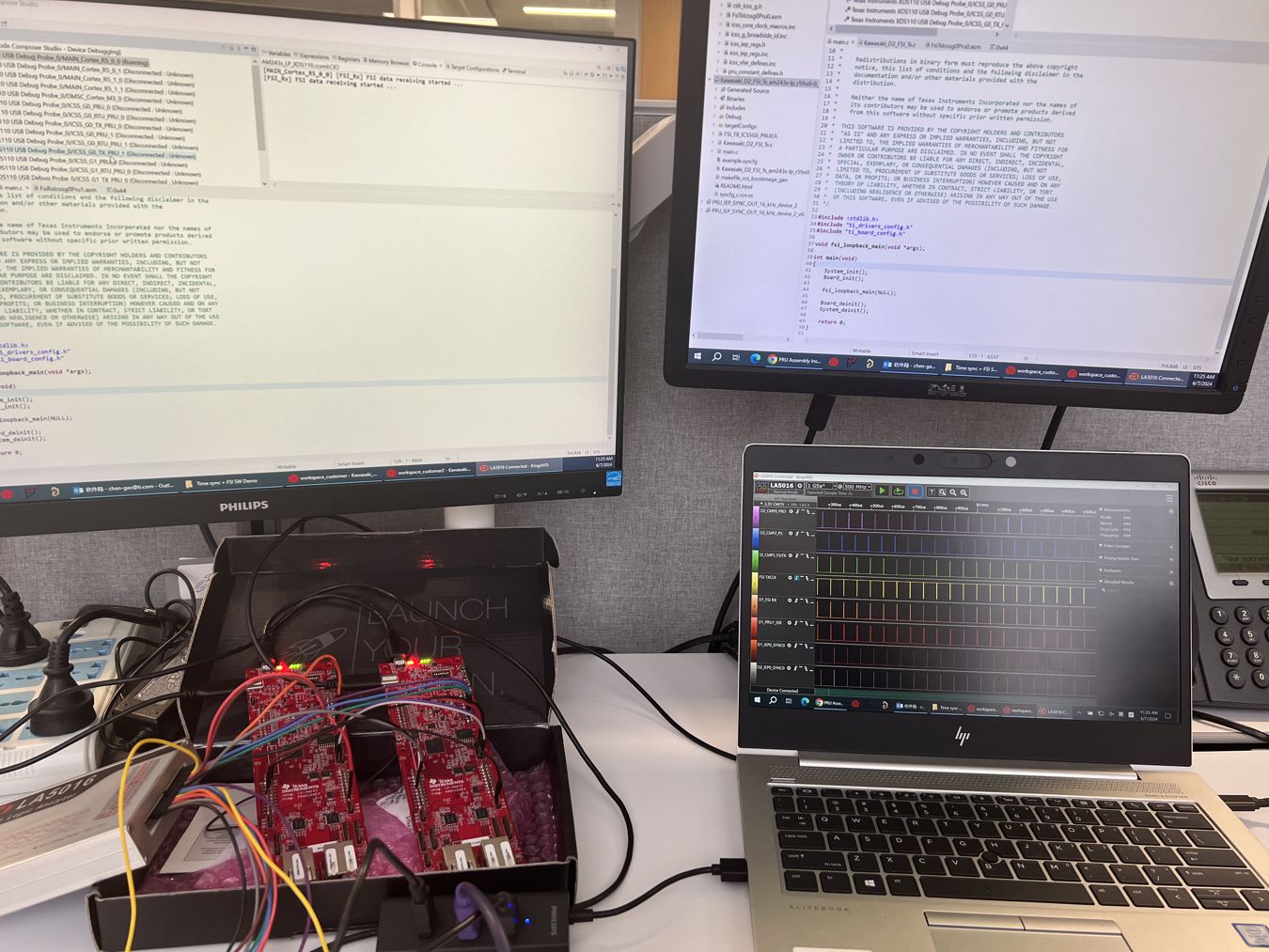

為了驗證該方案,使用 2 塊 AM243x Launch Pad,并進行了以下硬件連接:

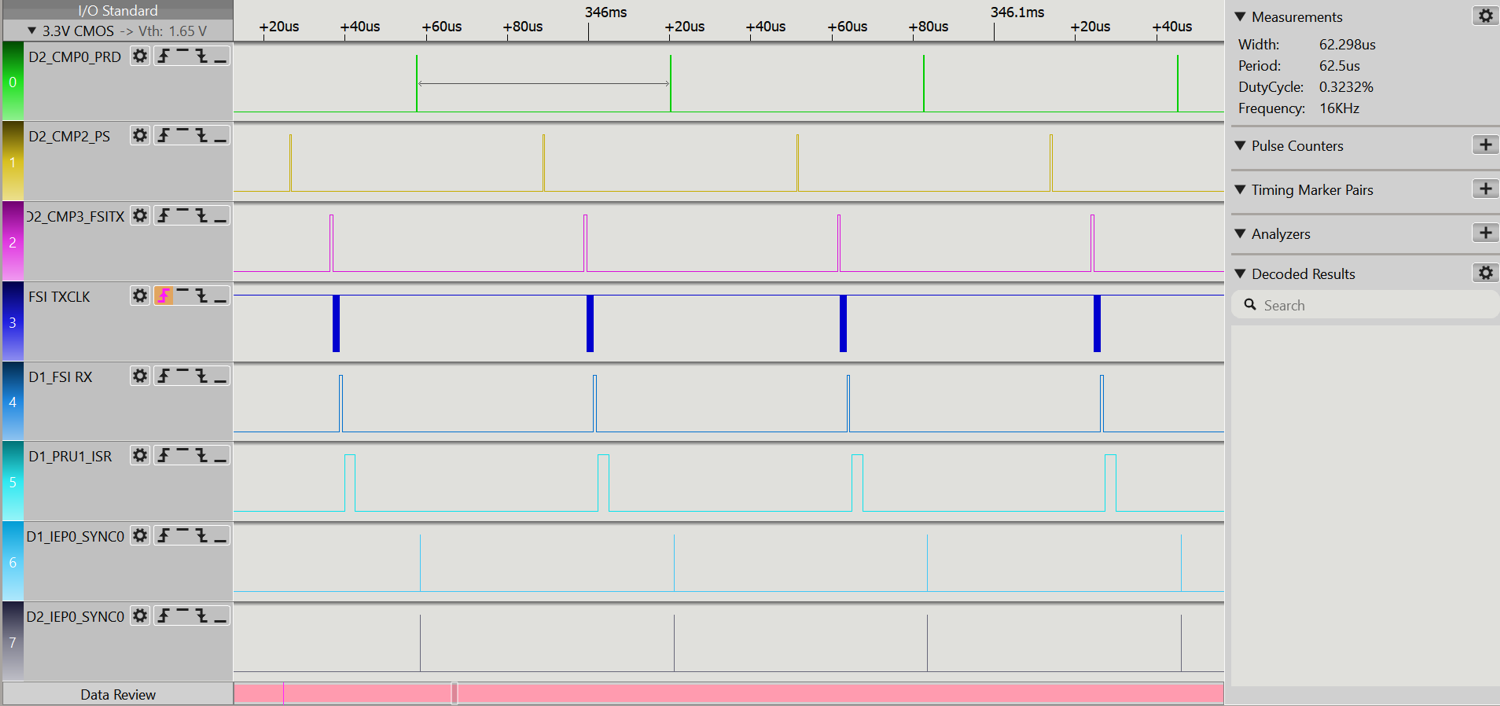

圖 3-1 顯示了演示的驗證設置,圖 3-2 是所有信號的時序波形,包括:

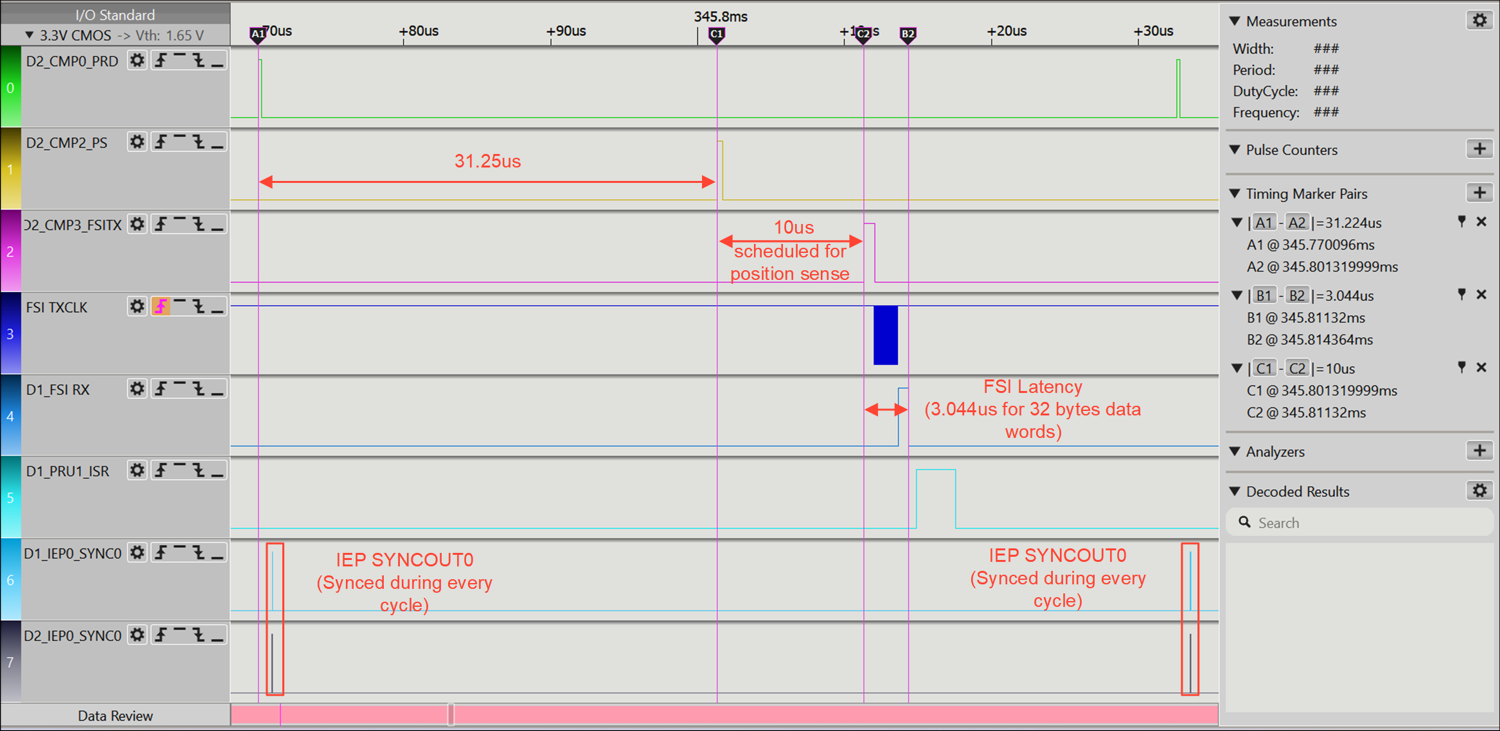

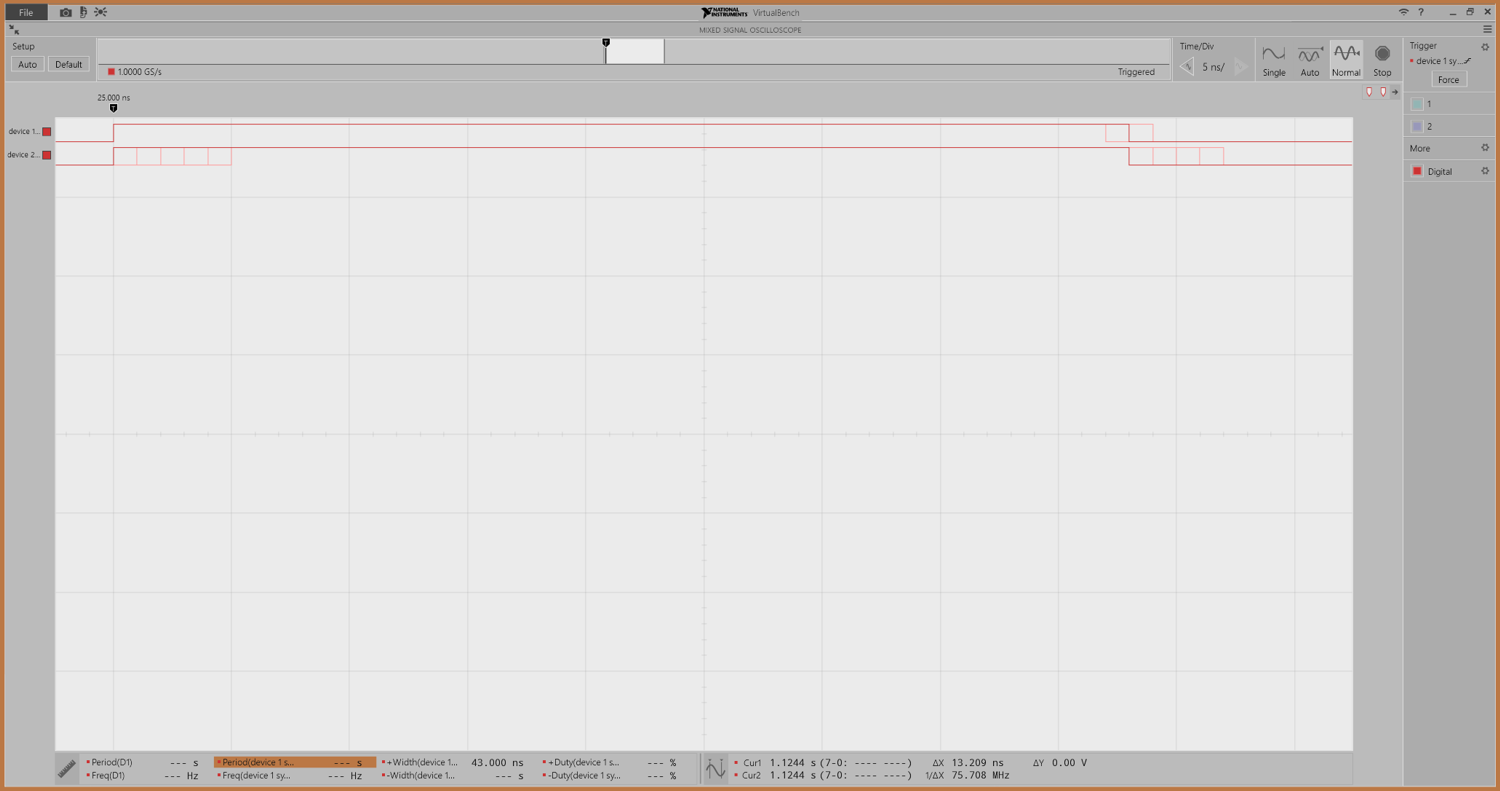

在通道 0 上顯示的 PWM 周期電平 (16kHz) 下,周期時間設置為 62.5us。位置檢測從通道 1 所示周期的中心點開始。通道 2、通道 4 和通道 3 分別顯示了 FSI 延時(包括 FSI TX 和 RX 的處理時間以及數據傳輸時間)。對于傳輸 32 字節數據字,通過 FSI 的總通信延時約為 3.046us。通道 6 和 7 是器件 1 和器件 2 生成的 IEP SYNCOUT0 信號,通過補償延遲使其保持良好對齊。圖 3-3 顯示了上面提到的驗證結果。同時,圖 3-4 還顯示了器件 1 和器件 2 之間的 IEP SYNCOUT0 脈沖漂移在隔夜測試中小于 5ns。漂移在器件 2 中得到補償。因此,該過程會同步兩個 AM243x 器件的 IEP 計數器。

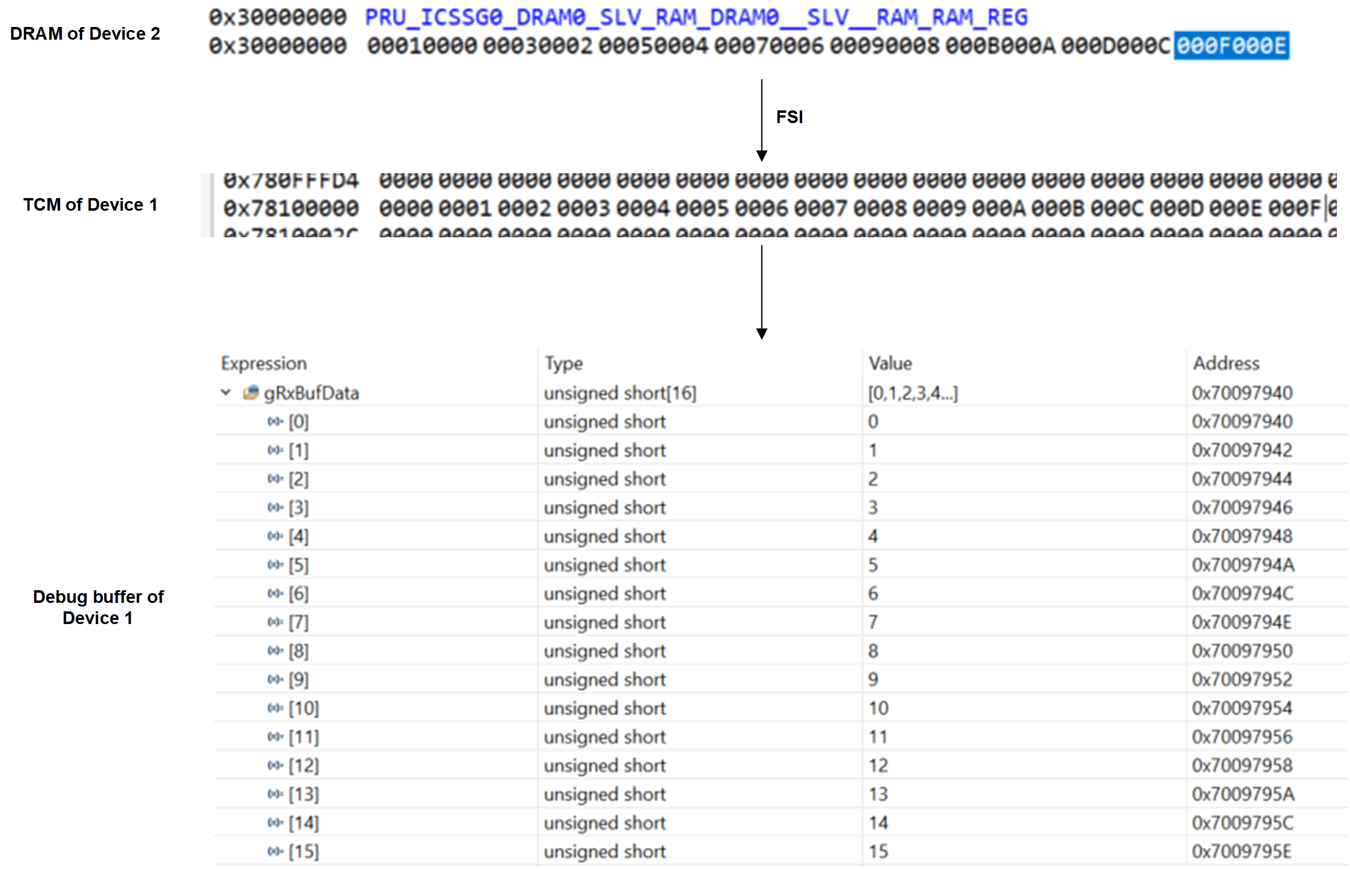

數據傳輸驗證結果如 圖 3-5 所示。32 字節數據作為位置數據提前寫入器件 2 的 ICSSG 動態隨機存取存儲器 (DRAM)。器件 1 的緊密耦合存儲器 (TCM) 存儲從 FSI RX 緩沖器接收到的數據。所有數據都復制到 PRU 內核中斷內的調試緩沖器 gRxBufData,以顯示數據驗證。
