了解電機驅動器中的故障事件

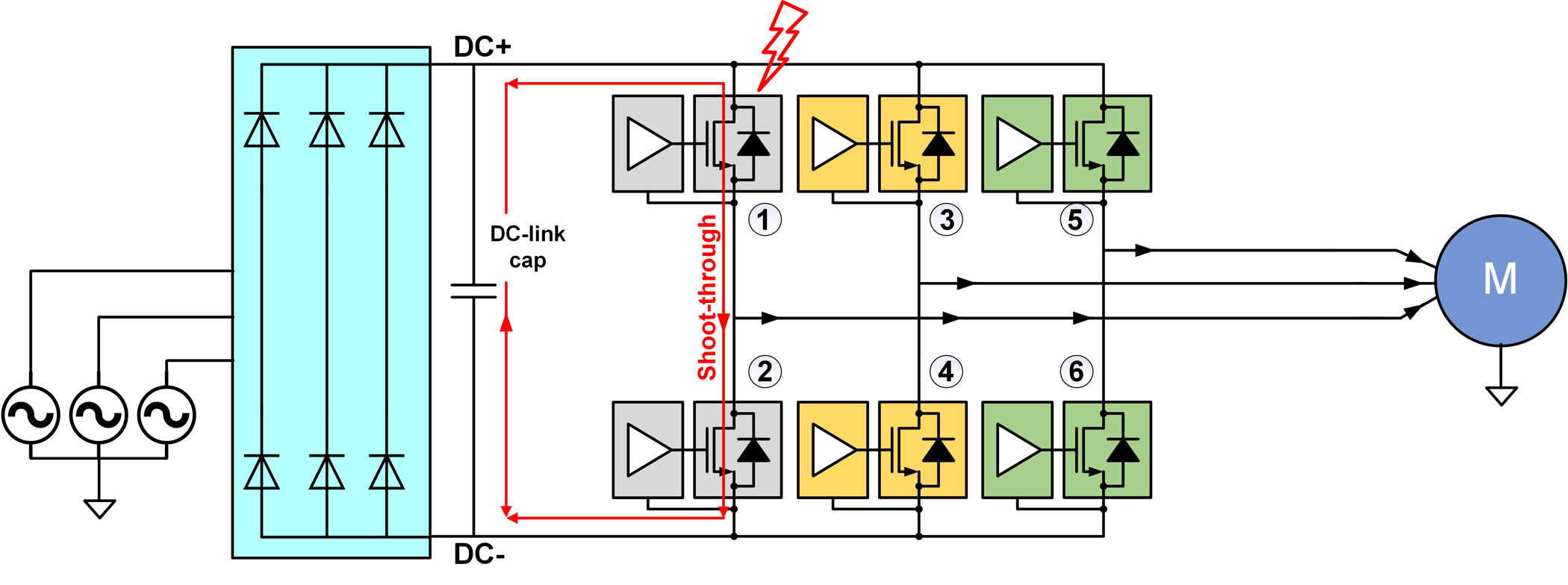

電機驅動器容易出現多種電氣故障事件。如圖 104 所示，當相鄰的功率開關晶體管 1 和 2 同時意外導通時，會發生擊穿故障。發生此故障的原因有多種：電磁干擾、控制開關晶體管的微控制器出現故障，或者只是開關晶體管磨損。此故障會使直流鏈路電容器短路，并可能導致災難性故障，從而導致過熱、火災甚至爆炸。因此，必須檢測擊穿故障并采取糾正措施，例如非常快速地關斷功率開關晶體管。

圖 104 電機驅動器中的擊穿故障。

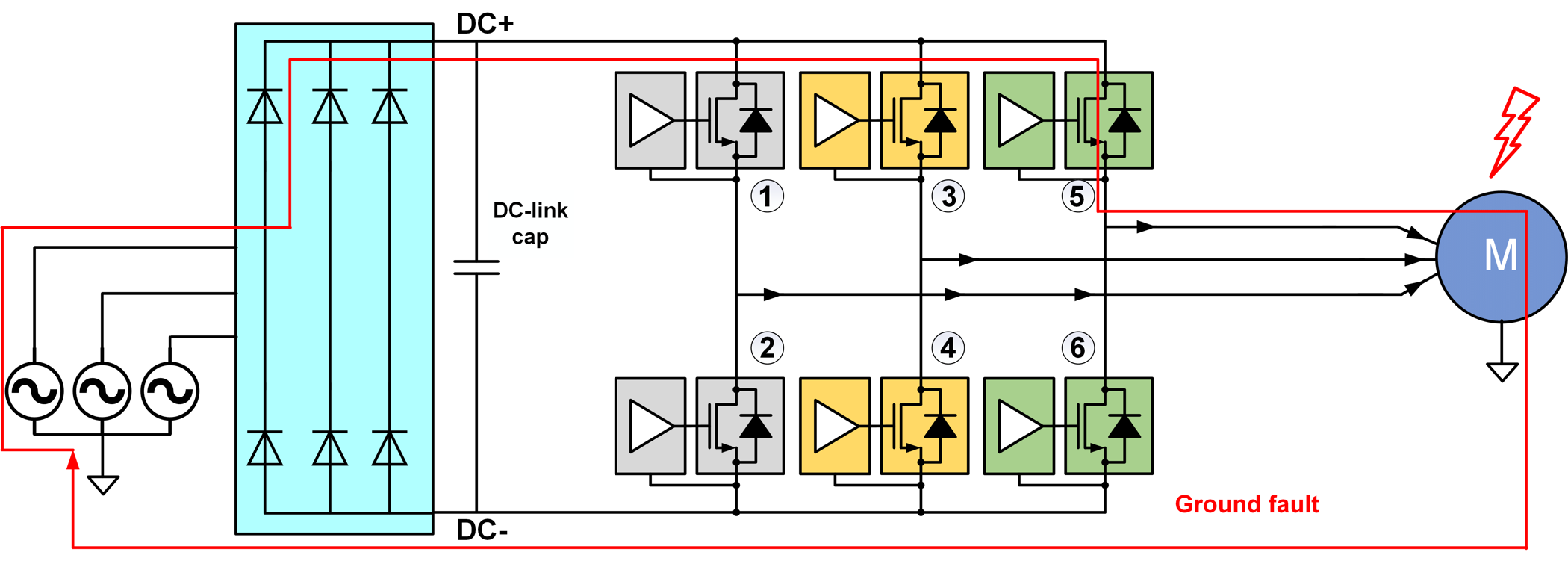

如圖 105 所示，當電機電纜、電機外殼或電機繞組接地短路時，就會發生接地故障。這種接地短路可能是由于長時間的溫度或電壓過應力條件導致絕緣中的電介質強度下降而發生的。舊電機和電纜更容易受到接地故障事件的影響，這會使操作人員面臨觸電風險。因此，接地故障需要檢測和糾正措施，例如重繞或更換電機。

圖 105 電機驅動器中的接地故障。

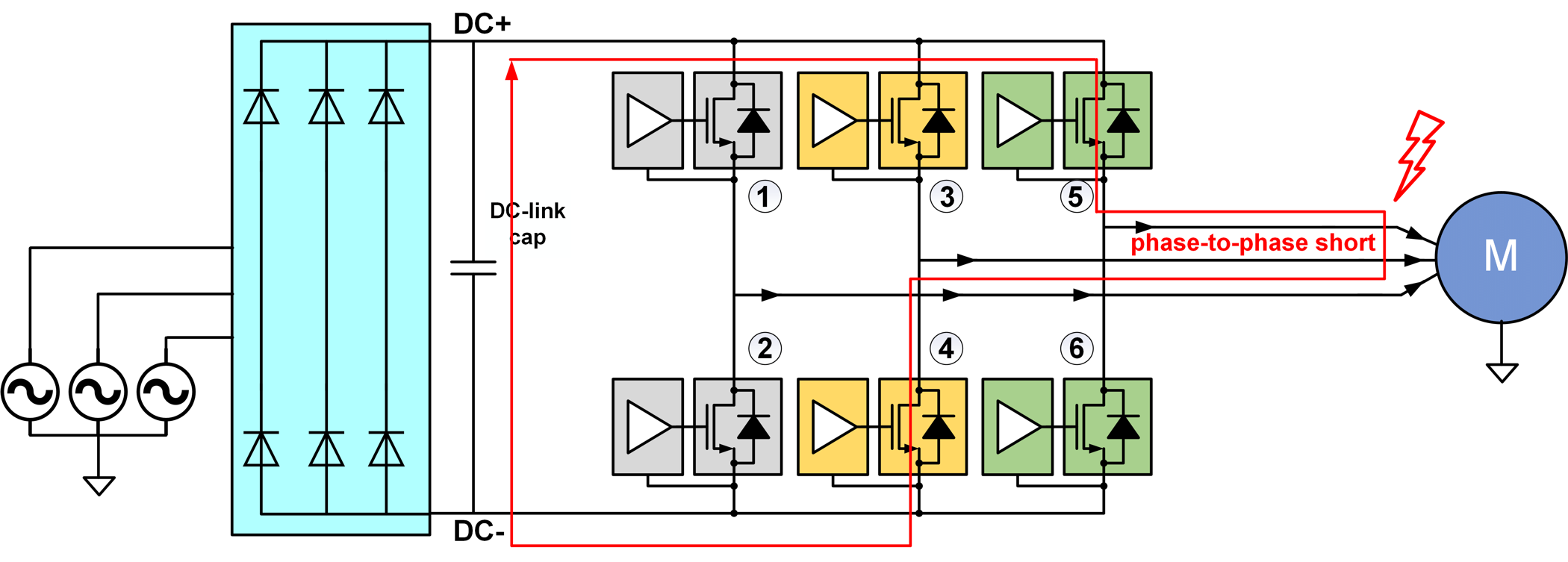

如圖 106 所示，當定子兩相的兩個繞組之間出現絕緣擊穿時，就會發生相間短路故障。此類相間短路可能是由于長時間的溫度或電壓過應力條件導致絕緣中的電介質強度下降而發生的。這種短路會導致定子電流大幅增加，從而可能損壞功率級中的 IGBT。舊電機和電纜更容易受到相間短路的影響。和接地故障一樣，需要對相間故障進行檢測并采取糾正措施，例如重繞或更換電機。

圖 106 電機驅動器中的相間短路。

發生過壓的原因有多種：斷開期間從電機到直流鏈路導軌的反向注入、交流電源異常電路負載的調節不良、接線錯誤和絕緣故障。過壓會導致電壓過應力和電流過大，從而損壞直流鏈路電容器和 IGBT，降低電氣絕緣性能，并縮短電機驅動系統的使用壽命。通過中斷或減少擊穿、接地故障和相間短路以及避免瞬態過壓情況來限制經由 IGBT 的熱能非常重要。
