多個 AMC3301 的 PCB 布局最佳實踐

測試中使用的原理圖與圖 67的鐵氧體部分相同。但是，AMC3301 的堆疊布局如圖 67 所示。

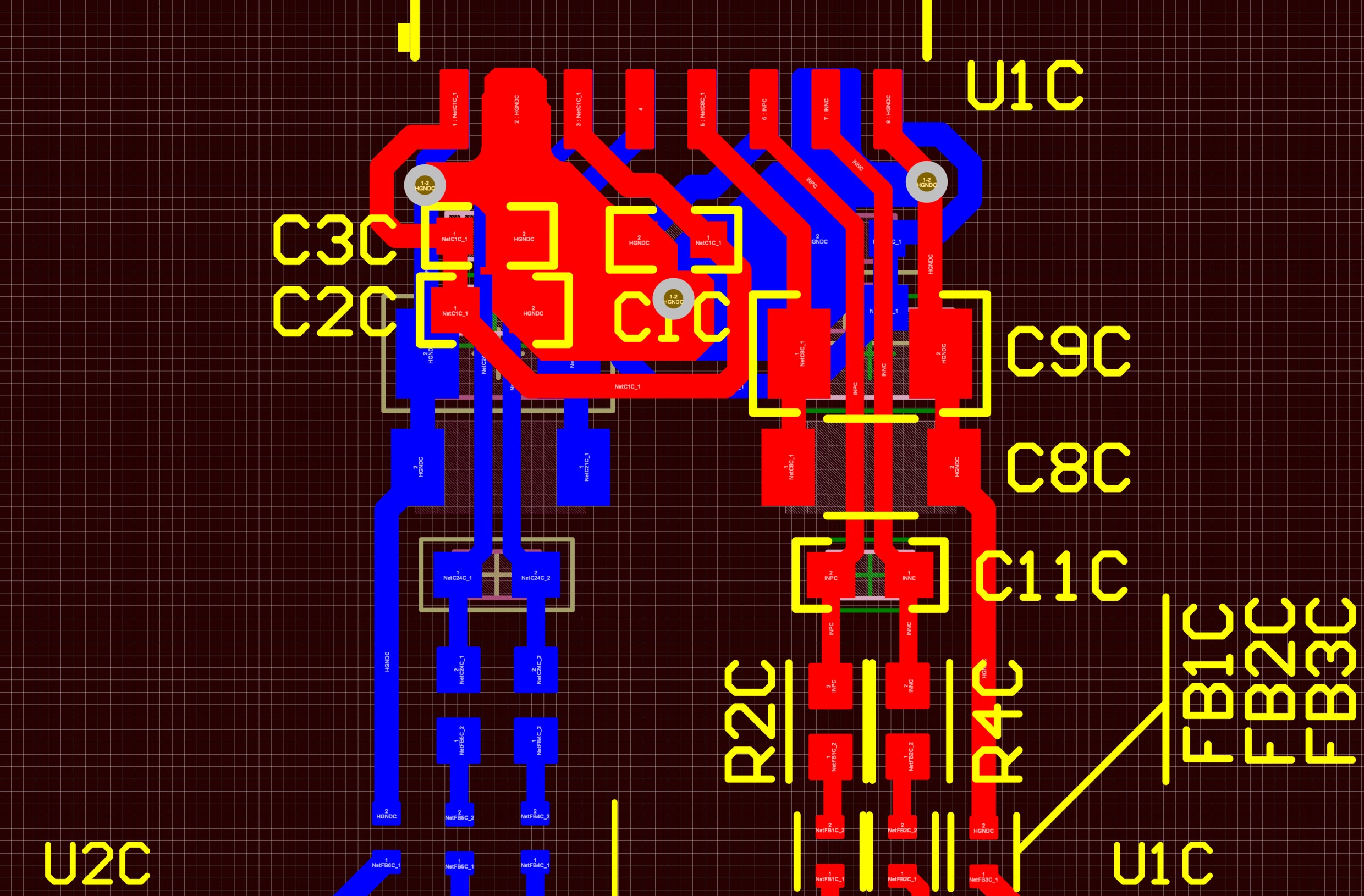

圖 67 多個 AMC3301 器件的建議布局

通常，兩層電路板設計遵循節 6.2.3.2中所述的相同布局原理。

但是，每個器件從引腳 2 (DCDC_HGND) 到引腳 8 (HGND) 的直接低電感路徑的實現方式有所不同。星型連接取代了布線，在引腳 4 和 5 連接頂層和底層之間的器件。此外，還使用大量銅將直流/直流電容器連接到同一層的 DCDC_HGND。

最后，LDO_OUT 電容器按比例放大至 1206 封裝，以便為電容器下方的正負輸入提供直接且不間斷的路徑。
