8.3.8.1 中斷和狀態、標志和屏蔽位
該器件有一個中斷引腳 (INT) 可以向主機微控制器告知狀態變化，而無需微控制器輪詢。每個報告的事件都有一個狀態字段、一個標志位和一個屏蔽位。狀態字段可以報告讀取時的狀態。標志位會鎖存起來，因此一旦設置為 1，便會保持為 1，直到主機讀取該位，從而將其清零。屏蔽位決定了是否在設置了標志位時產生中斷脈沖。

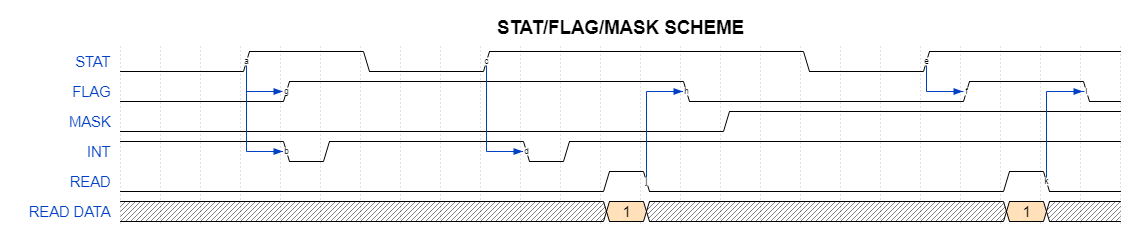

圖 8-6 STAT、FLAG、和 MASK 之間的關系
標志位在狀態字段進行某些轉換時置位。如果相關的屏蔽位設置為 0，這些轉換也會產生 INT 脈沖。由于 INT 是在狀態字段轉換時而不是通過標志位產生的，因此即使在狀態轉換發生時關聯的標志已設置為 1，也會向主機發送 INT 脈沖。該行為的詳細情況如圖 8-6 所示。
默認行為是在任何標志位設置為 1 時產生 256μs 的 INT 脈沖。通過將標志的屏蔽位設置為 1，可以按標志屏蔽這些脈沖。設置屏蔽位不會影響標志位從 0 到 1 的轉換，僅影響 256μs INT 脈沖的產生。
