ZHCAD93B December 2020 – June 2025 BQ79600-Q1 , BQ79612-Q1 , BQ79614-Q1 , BQ79616-Q1 , BQ79652-Q1 , BQ79654-Q1 , BQ79656-Q1
9.1.1 僅電容器隔離
第一個實施方案是電容器隔離，該方案非常適合用于降低噪聲以及為位于同一 PCB 上的 IC 提供電壓隔離。圖 9-3 顯示了此配置在同一 PCB 上連接兩個 IC 的情況。必須在高側和低側添加一個 10kΩ 端接電阻器。此外，必須在高側和低側的每條線路上添加一個 49Ω 電阻器和 220pF 電容器，來實現額外的濾波。電容器必須為 2.2nF，且電壓額定值是當?shù)仉娦窘M電壓的兩倍。例如，對于 400V 系統，需要 800V 電容器。必須在兩條 COMM± 線路上完成此配置。

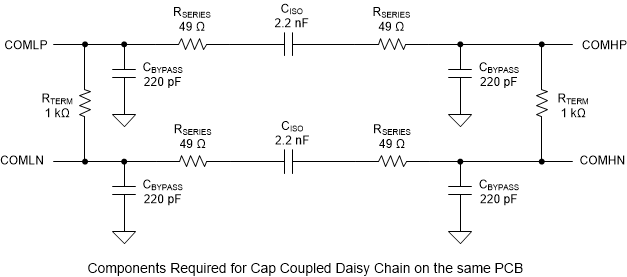

圖 9-3 同一 PCB 中的電容耦合菊花鏈所需的元件圖 9-4 顯示了兩個隔開的 PCB 之間的電容耦合隔離。電容器需要為 2.2nF，電壓范圍是當?shù)仉娦窘M電壓的兩倍。一個電容器就足夠了，但如果需要額外的安全性，則可以使用兩個電容器，電纜的兩端各一個。在這種情況下，必須使用 220pF 電容器。電容會直接影響性能，因此在選擇元件時必須考慮所有預期電容和寄生電容。

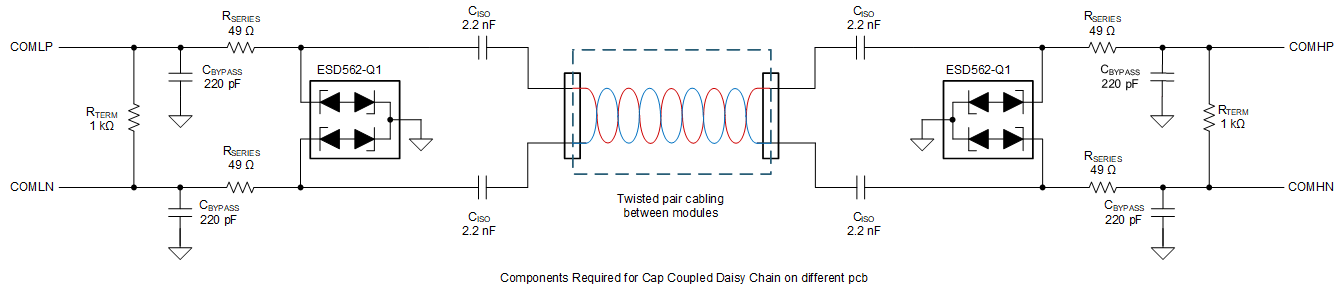

圖 9-4 不同 PCB 中的電容耦合菊花鏈所需的元件
