ZHCAD93B December 2020 – June 2025 BQ79600-Q1 , BQ79612-Q1 , BQ79614-Q1 , BQ79616-Q1 , BQ79652-Q1 , BQ79654-Q1 , BQ79656-Q1
4.1 電芯電壓檢測 (VCn)
VCn 引腳是測量電芯電壓的主要輸入。VC0 是底部電芯負極端子的低側基準，VC16 是頂部電芯正極端子的高側基準。
使用串聯電阻將輸入端連接到電芯，以便限制流入引腳的電流并保護 IC 免受系統瞬變的影響。當 BQ79616-Q1 上使用的電芯少于 16 個時，必須按順序使用下部電芯。在圖 4-1 中所示的場景中可以找到未使用的電芯連接。
VCn 引腳的建議濾波電容器為 0.47μF/16V。
建議使用 100Ω 作為 VCn 引腳的串聯濾波電阻器。100Ω 是一個優化值，可以保護 VCn 引腳免受熱插拔的影響并提供更好的濾波。但如果考慮使用 100Ω 之外的另一個值，則對其進行仿真，以便為系統選擇優化的值。
注： TI 建議在 CB16 至 BAT 之間加裝 470nF/16V 電容器，從而實現圖中未顯示的熱插拔穩健性。有關詳細信息，請參閱 BQ79616-Q1、BQ79616H-Q1、BQ79614-Q1、BQ79612-Q1 符合功能安全標準的汽車 16S/14S/12S 電池監控器、平衡器和具有集成電流檢測功能的集成硬件保護器數據表。

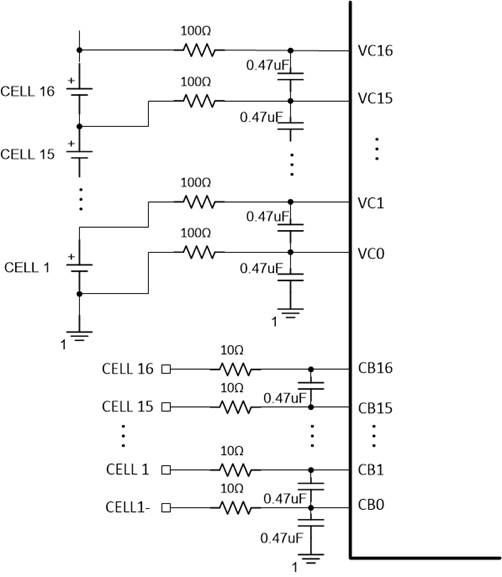

圖 4-1 電芯電壓監控
