5.3 單獨的 VC 通道上的匯流條

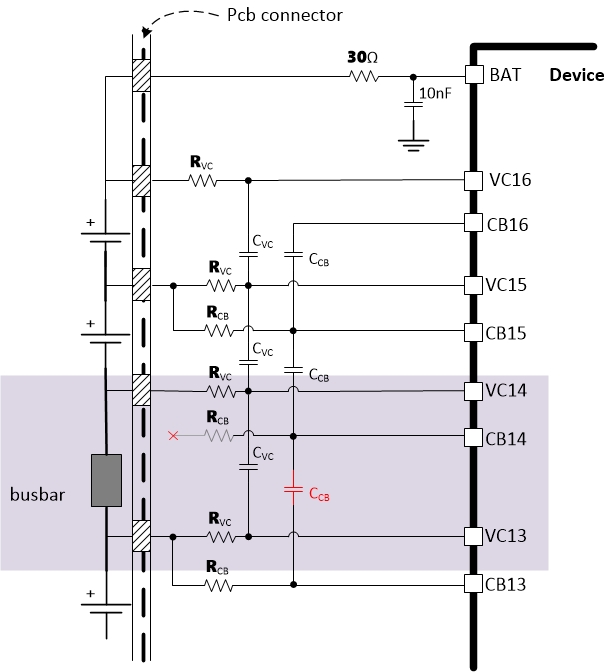

當匯流條單獨連接到某個 VC 通道時，該通道的上部 CB 引腳應保持懸空，避免內部 CBFET 正向偏置（請參閱圖 5-5 連接）。此連接適用于單獨連接到任何中間 VC 通道的匯流條。也就是說，在單個器件中，有一個電芯連接在 VC 通道的上方和下方，并連接了匯流條。
為了確保熱插拔性能，即使上部 CB 引腳懸空，連接匯流條的 CB 通道仍具有圖 5-5 中的差分電容器 CCB。此電容器由所有電芯和連接到器件的匯流條形成完整的電容器梯，從而允許熱插拔期間在電容器梯上分布高電壓尖峰。
注： TI 建議在 CB16 至 BAT 之間加裝 470nF/16V 電容器，從而實現圖中未顯示的熱插拔穩健性。有關詳細信息，請參閱 BQ79616-Q1、BQ79616H-Q1、BQ79614-Q1、BQ79612-Q1 符合功能安全標準的汽車 16S/14S/12S 電池監控器、平衡器和具有集成電流檢測功能的集成硬件保護器數據表。
圖 5-5 連接到任意中間單獨 VC 通道的匯流條如果匯流條連接到模塊頂部上方的單獨 VC 通道（請參閱圖 5-6 連接），則該通道的上部 CB 引腳保持懸空，但仍連接 CB 差分電容器（圖 5-6 中的 CCB）。此外，從頂部 CB 引腳到 BAT 引腳連接了一個 RC 濾波器。這個額外的 RC 濾波器（使用與 CB 引腳上其他 RC 濾波器相同的 RC 值）用于確保完整的電容器梯。其用于在熱插拔事件期間以與其余 CB 引腳相同的 RC 常數分配高壓尖峰。
注： TI 建議在 CB16 至 BAT 之間加裝 470nF/16V 電容器，從而實現圖中未顯示的熱插拔穩健性。有關詳細信息，請參閱 BQ79616-Q1、BQ79616H-Q1、BQ79614-Q1、BQ79612-Q1 符合功能安全標準的汽車 16S/14S/12S 電池監控器、平衡器和具有集成電流檢測功能的集成硬件保護器數據表。
圖 5-6 匯流條連接模塊頂部上方的單獨 VC 通道
