8.1.2 電源模式音調
棧器件通過音調喚醒。音調是通過差分通信線路 COMH 和 COML 發送的一定數量的特定對。當器件通過音調喚醒時，其不是基底器件，而必須是棧器件。器件會根據相應的堆?；蚧窓z測來配置 COMH 和 COML 端口。共有四種與音調相關的不同電源模式，如圖 8-4 所示。此外，還有兩個與 FAULT 相關的額外音調。有關詳細信息，請參閱 BQ79616-Q1 數據表中的器件故障匯總、故障音調和心跳部分。
- 通過 COMH/L 發出 WAKE 音調
- 通過 COMH/L 發出 SLEEPtoACTIVE 音調
- 通過 COMH/L 發出 SHUTDOWN 音調
- 通過 COMH/L 發出 HW_RESET 音調

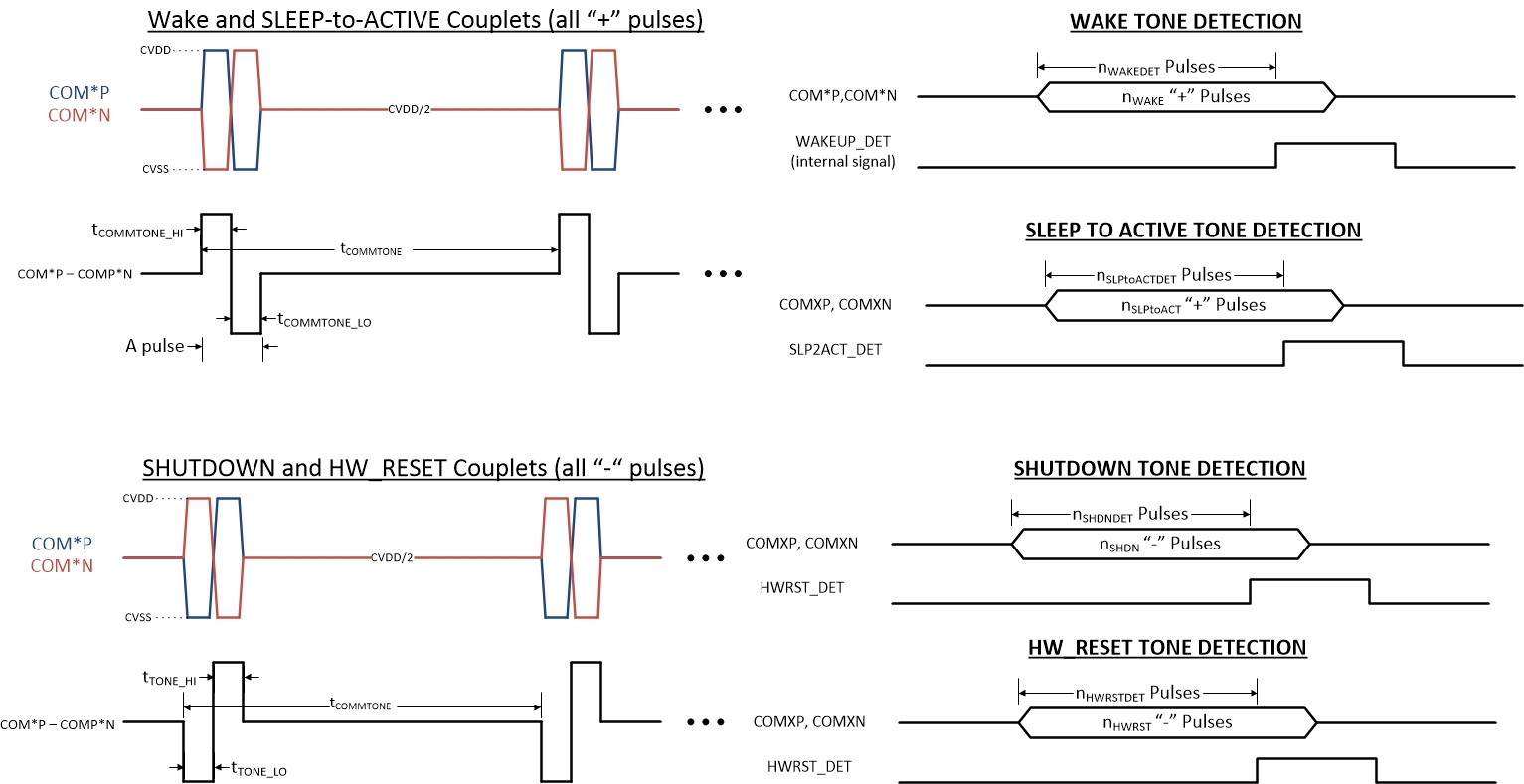

圖 8-4 通信音調
