ZHCAD93B December 2020 – June 2025 BQ79600-Q1 , BQ79612-Q1 , BQ79614-Q1 , BQ79616-Q1 , BQ79652-Q1 , BQ79654-Q1 , BQ79656-Q1
1 NPN LDO 電源
該器件由 BAT 引腳和 LDOIN 引腳供電，LDOIN 引腳由外部 NPN 構成的預穩壓電路進行穩壓。該器件可由 BAT 引腳上低至 9V 的電池模塊供電（無 OTP 編程）。
將 BAT 和 LDOIN 引腳與電芯分開進行濾波。這是為了防止熱插拔、浪涌電流和其他相關噪聲。為 BAT 引腳建議的濾波器為 RBAT = 30Ω/0.25W、CBAT = 0.01μF/100V，兩個電阻串聯以獲得更好的熱性能：RNPNC1 = 100Ω/0.75W，RNPNC2 = 200Ω/0.75W，電容器為 CNPNC = 0.22μF/100V（對于集電極）。LDOIN 是 BQ79616-Q1 外部 LDO 電源的輸入。圖 1-1 顯示了典型電路。

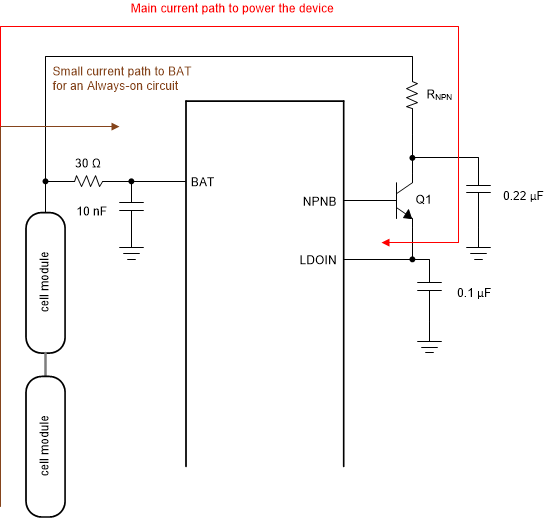

圖 1-1 電源原理圖根據不同工程的最小和最大模塊電壓，可在參考原理圖的值的基礎上進一步優化電阻值和 NPN。
必須根據以下標準來選擇 NPN 晶體管：
- 集電極-發射極擊穿電壓 (BVCEO) > 80V 至 100V（或模塊電壓再加任何降額）
- 預期負載電流下的直流增益（β 或約等于 hfe（交流增益））> 80
- 在典型的基極電壓范圍內集電極-基極電容 < 35pF
- 功率處理能力 ≥ 1W
- 電流處理 > 100mA
圖 1-1 中的電阻器 RNPNB 有幾種用途：
- 限制浪涌電流
- 分擔 NPN 晶體管的部分功率損耗
- 與 CNPN 結合來充當濾波器
方程式 1.
其中
- VBAT(min) 是最小電池模塊電壓，取決于串聯電芯數和每個電芯的最小電壓
- 在 VBE(on) 下 VCE(SAT) = VCE 最小值，來自晶體管數據表
- ILOAD 是啟動期間的浪涌電流，或 CVDD 上有任何外部負載時的最大有效電流
在 LDOIN 電源 (CLDOIN) 上連接濾波器來確保穩定性。在額定電壓為 10V 時使用 CLDOIN = 0.1μF。
