該器件的菊花鏈通信允許使用環形 架構。在該架構中，兩個器件之間的電纜斷開不會像正常的非環形方案那樣阻止與所有上游器件的通信。當主機檢測到通信接口斷開時，該器件允許主機切換通信方向，以便與中斷點兩側的器件進行通信。這樣可以確保安全運行，直到線路中的中斷點被修復。

CONTROL1[DIR_SEL] 控制通信方向。器件根據 [DIR_SEL] 和 [TOP_STACK] 設置重新配置 COMH 和 COML 端口。需要執行自動尋址程序來對反向通信方向的器件地址進行重新尋址。

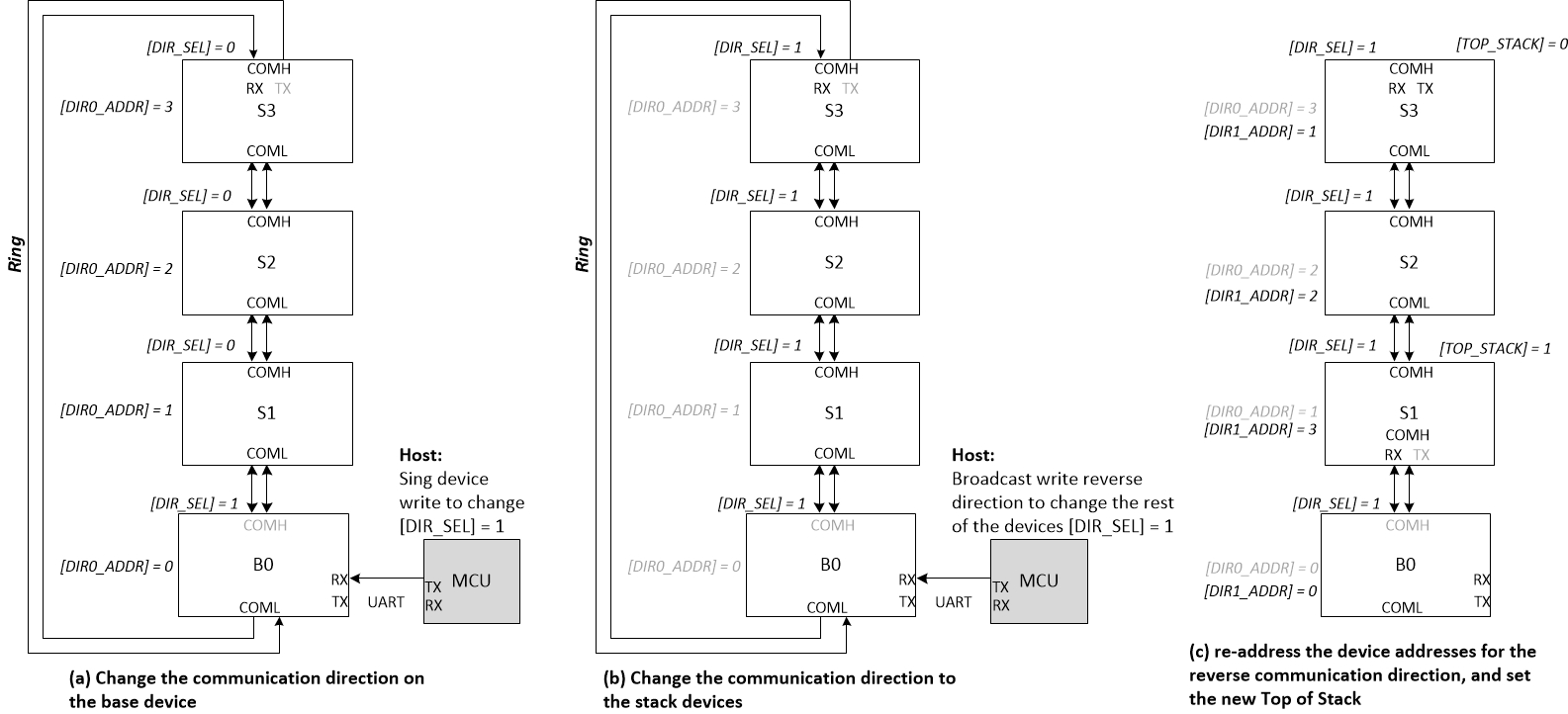

下面是一個示例，說明了如何為整個菊花鏈將通信方向更改為 [DIR_SEL] = 1。

1. 主機清除上一個棧頂 器件
   • 在此步驟中，上一個 TOS 器件將重新啟用 COMH。
2. 主機發送單個器件寫入來更改基底器件 [DIR_SEL] = 1（請參閱圖 9-7 中的圖 (a)）
   • 基底器件將禁用 COMH 并啟用 COML
3. 主機發送廣播寫入反向來更改其余器件的 [DIR_SEL] = 1（請參閱圖 9-7 中的圖 (b)）
   • 在此步驟中，整個菊花鏈設置為在 [DIR_SEL] = 1 方向上進行通信（即每個器件設置為將主機發送的命令幀從 COMH 傳輸?shù)?COML）
4. 主機執行自動尋址程序以在 DIR1_ADDR 寄存器中設置器件地址（請參閱圖 9-7 中的圖 (c)）
   • 除非器件已復位，否則主機可以跳過虛擬讀取/寫入步驟以在自動尋址程序中同步 DLL
5. 主機設置新的棧頂 器件（請參閱圖 9-7 中的圖 (c)）
   • 在此步驟中，新的 ToS 器件會禁用 COML 發送器

環形架構還支持 SLEEP 模式下的故障狀態傳輸。在 SLEEP 模式下，以下故障檢測仍有效。

• 客戶和出廠 OTP 影子寄存器 CRC 校驗
• 器件熱警告
• 電源 OV、UV 和振蕩檢測
• 電芯 OV 和 UV 檢測（如果啟用了 OVUV 保護器）
• 熱敏電阻 OT 和 UT 檢測（如果啟用了 OTUT 保護器）

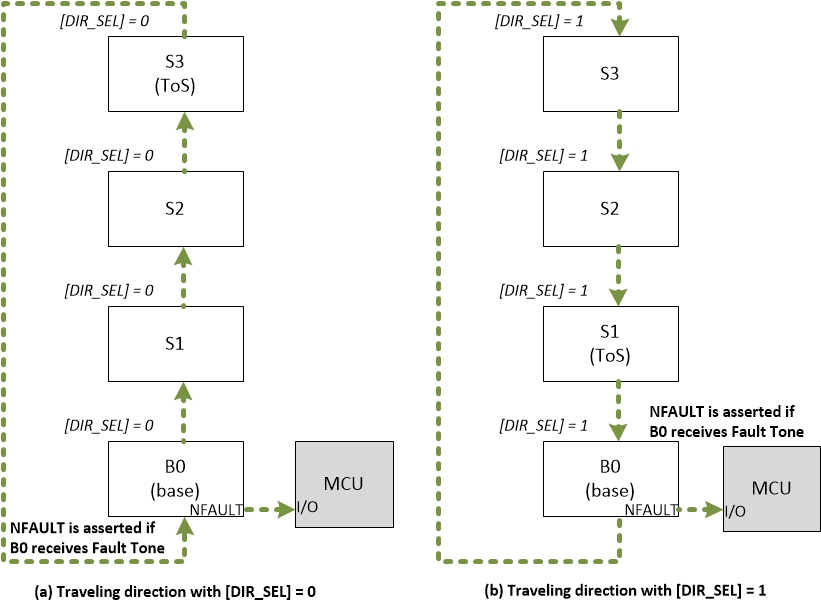

由于在 SLEEP 模式下無法進行通信，因此該器件提供了一個可通過檢測信號（器件處于正常狀態）和故障音調（器件處于故障狀態）傳輸故障狀態的選項。這些音調以與通信命令幀相同的方向（基于 CONTROL1[DIR_SEL] 設置）傳輸。為了使音調信號返回至基底器件（從而可以在需要時觸發 NFAULT），必須使用一個環形架構來支持在 SLEEP 模式下傳輸故障狀態。
