7.2.1 通過 SPI 從器件支持 8 個 NTC 熱敏電阻
單個 4 通道 2:1 開關可用于在 SPI 和熱敏電阻輸入之間切換。TI 提供單個開關，并可由 CVDD 供電，如圖 7-3 所示。

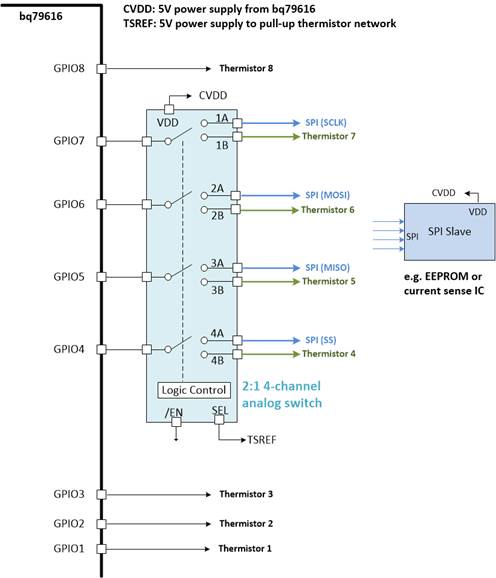

圖 7-3 8 個帶有 SPI 從器件的 NTC 熱敏電阻啟用 TSREF 會選擇開關的 B 路徑，這些路徑都連接到 NTC 來進行溫度測量。禁用 TSREF 會禁用所有熱敏電阻網絡，并且還會選擇開關的 A 路徑來允許 SPI 通信。此配置對溫度測量診斷沒有影響，并且在溫度測量方面符合 ASIL-D 標準。
