13.4 菊花鏈通信
在堆疊配置中保持信號完整性對此器件的成功至關重要。為了更大限度地提高對干擾信號的抗擾度，需要作出幾個設計選擇。對于基于變壓器的通信，請確保選擇具有充分隔離的變壓器。
- 保持差分引線盡可能短并且盡可能直。盡量減少引線轉彎并避免引線出現任何繞圈。
- 將差分引線保持在同一層。排布引線時應屏蔽并匹配引線阻抗。
- 將隔離元件放置在靠近連接器的位置。
- 使用電容隔離時，請將 COMxP/N 對的高壓電容器（其中 x = H 或 L）沿平行引線彼此靠近放置。
- 在所有 PCB 層中的菊花鏈元件周圍創建一個禁止區域（沒有其他引線，也沒有接地平面）。
注： 過孔會穿過全部 4 層。因?yàn)榈讓影ㄈ魏蔚撞吭牟季€或包括實心接地層，所以未顯示第 4 層。

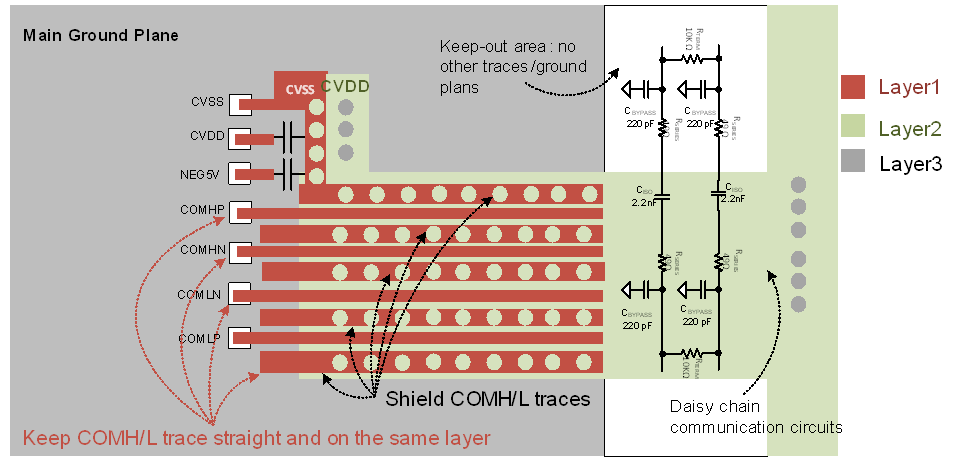

圖 13-3 菊花鏈布局注意事項
