9.1.3 變壓器隔離
變壓器隔離是從系統中消除共模噪聲非常有效的方法。圖 9-6 顯示了此實施的兩個選項。建議在選擇變壓器時使用以下參數：
- 電感 = 150-600μH
- 隔離電壓 = 2500V 交流電壓
建議使用 HMU1228 變壓器和中心抽頭 100pF 電容器?？梢赃x擇性地添加 ESD562-Q1 TVS 二極管來實現 ESD 保護。

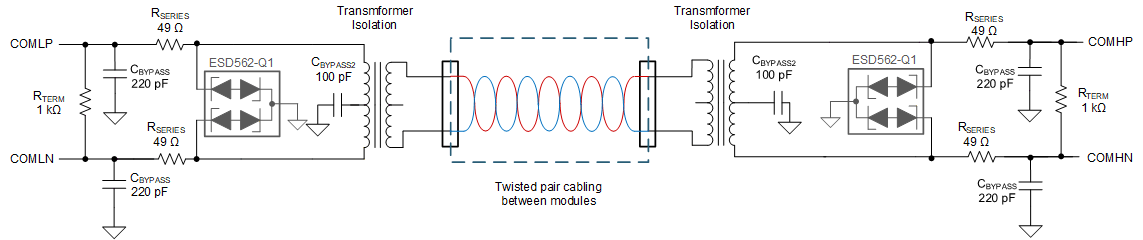

圖 9-6 變壓器耦合菊花鏈所需的元件無論選擇哪種隔離方法，這些方法之間有一些共同點。首先是在正線和負線的高側和低側上進行 ESD 隔離之前使用 220pF 電容器和 49Ω 電阻器。
最后，每種設計都有一個端接電阻器。使用此電阻器是為了防止反射信號干擾通信。建議使用 1kΩ 電阻器。
在所有這些情況下，電阻器選擇建議都是基于電路板之間的電纜長度，并且在所有情況下，模塊之間都要使用雙絞線電纜。這些噪聲隔離方法的主要目的是從信號中消除共模噪聲。更多詳細信息，請參見節 15。
對于所選的任何設計，都建議添加額外的 ESD 保護。以下章節中所示的 ESD562-Q1 可在通信線路上提供 ESD 隔離。
