8.5.3.7.1 讀取單個寄存器
可以通過在 RREG 命令字中將 nnn nnnn 指定為零來從器件中讀取單個寄存器。與 AMC130M02 上的所有 SPI 命令一樣，響應在命令后幀中的輸出上發生。響應字不是唯一的確認字，而是寄存器的內容，其地址在命令字中指定。圖 8-25 展示了一個讀取單個寄存器的示例。

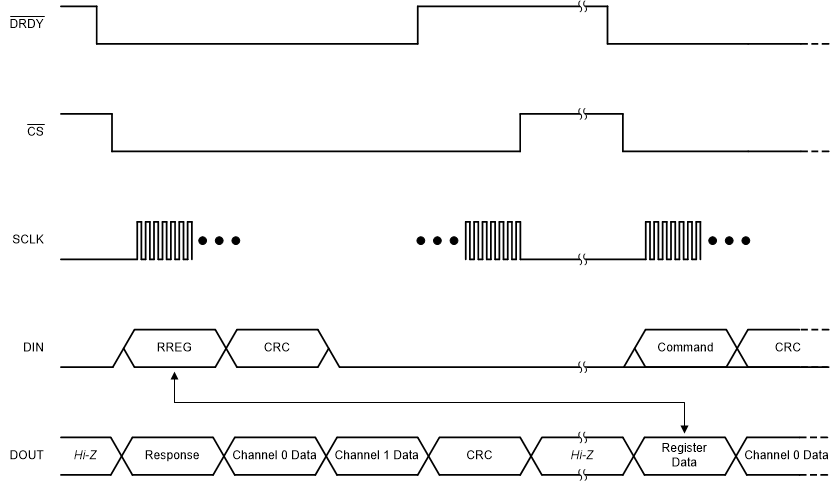

圖 8-25 讀取單個寄存器
