8.5.2 ADC 轉換數據格式
該器件以 CLOCK 寄存器 OSR 位設置的數據速率為每個通道提供轉換數據。相對于 DRDY 生效的數據可用時間由通道相位校準設置和 MODE 寄存器中的 DRDY_SEL[1:0] 位（處于連續轉換模式）決定。在全局?jǐn)夭Ｊ较?，所有?shù)據在 DRDY 生效后立即可用。所有通道的轉換狀態可通過 STATUS 寄存器中的 DRDY[1:0] 位獲得。STATUS 寄存器的內容作為對 NULL 命令的響應自動輸出。
轉換數據為 16 位。在使用 24 位或 32 位字大小進行運算時，LSB 會補零。
數據以二進制補碼格式給出?？梢允褂?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#SBAS8532488">方程式 9 來計算一個代碼的大小 (LSB)。
正滿量程輸入（VIN ≥ +FSR – 1 LSB = 1.2V / 增益 – 1 LSB）可產生 7FFFh 輸出代碼，負滿量程輸入（VIN ≤ –FSR = –1.2V / 增益）可產生 8000h 輸出代碼。輸出在這些代碼處針對超出滿量程范圍的信號進行削波。
表 8-10 總結了不同輸入信號的理想輸出代碼。
| 輸入信號 (VIN = VAINP – VAINN) |
理想輸出代碼 |
|---|---|
| ≥ FSR (215 – 1)/215 | 7FFFh |
| FSR/215 | 0001h |
| 0 | 0000h |
| –FSR/215 | FFFFh |
| ≤ –FSR | 8000h |

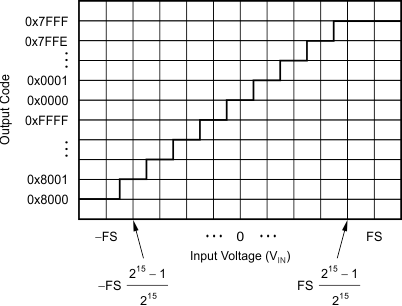

圖 8-23 展示了模擬輸入信號到輸出代碼的映射。
圖 8-23 代碼轉換圖
