8.5.1.7 SPI 通信幀
AMC130M02 上的 SPI 通信以幀為單位進行。每個 SPI 通信幀由多個字組成。通過對 MODE 寄存器中的 WLENGTH[1:0] 位進行編程，可將字大小配置為 16、24 或 32 位。
該接口是全雙工的，也就是說該接口能夠在 DOUT 上發送數據，同時在 DIN 上接收數據。主機在 DIN 上發送的輸入幀始終以命令開頭。器件在 DOUT 上發送的輸出幀中的第一個字始終以響應開頭，用于響應前一個輸入幀中發送的命令。
命令中的字?jǐn)?shù)取決于提供的命令。對于大多數命令，一個幀中有四個字。在 DIN 上，主機提供命令、命令 CRC（如果啟用了輸入 CRC）或零字（如果禁用了輸入 CRC），以及兩個額外的零字。同時在 DOUT 上，該器件輸出對前一幀命令的響應、兩個 ADC 數據字（代表兩個 ADC 通道）以及一個 CRC 字。如果一個或多個 ADC 通道被禁用，這四個字的幀結構仍然適用，且被禁用通道的數據讀取值為全零。圖 8-22 展示了典型的命令幀結構。

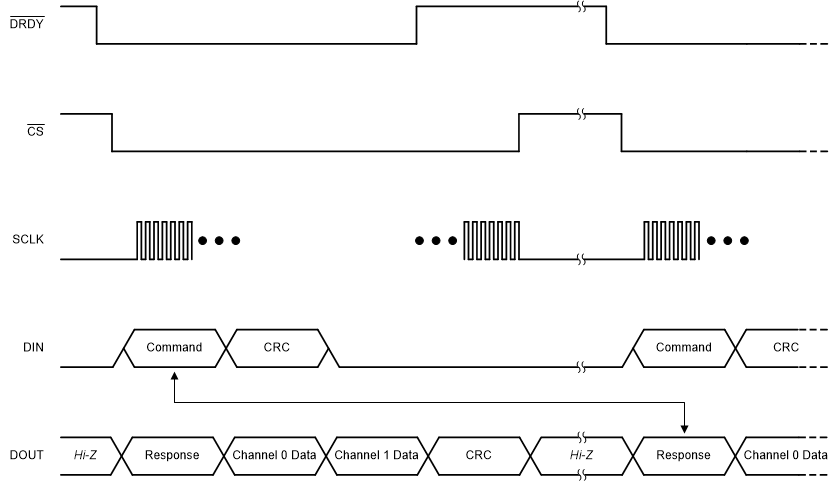

圖 8-22 典型通信幀有些命令需要四個以上的字。當讀取寄存器 (RREG) 命令讀取多個寄存器時，命令響應會包含對命令的確認，后跟請求的寄存器內容，這可能需要更大的幀，具體取決于讀取的寄存器數量。有關 RREG 命令的更多詳細信息，請參閱 RREG 部分。
當寫入寄存器 (WREG) 命令寫入多個寄存器時，則幀會進行擴展以容納額外的數據。有關 WREG 命令的更多詳細信息，請參閱 WREG 部分。
有關 AMC130M02 上所有有效命令和相應響應的列表，請參閱命令 部分。
在特殊情況下，主機可以縮短數據幀。有關手動縮短通信幀的更多信息，請參閱短 SPI 幀 部分。
