8.5.3.2 RESET (0000 0000 0001 0001)
RESET 命令將 ADC 重置為寄存器默認值。該命令在幀結束時由器件鎖存。該命令被鎖存后會立即發生復位。在復位之后，主機必須等待 tREGACQ 才能與器件通信，以確保寄存器采用默認設置。當 ADC 正確復位后，器件會發送 FF23h 確認。如果命令字已發送但幀未完成，那么器件會以 0011h 響應，因此器件不會復位。更多有關復位命令操作的信息，請參閱 RESET 命令 一節。圖 8-24 說明了正確發送的 RESET 命令幀。

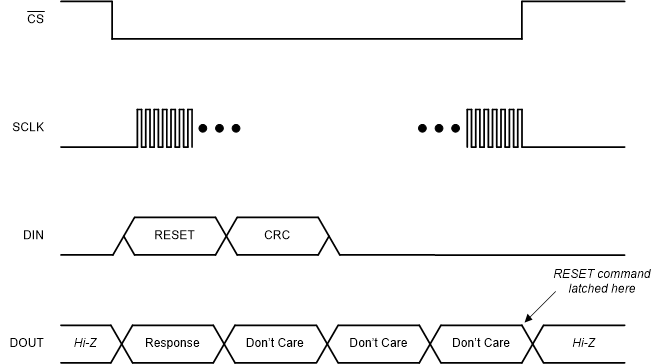

圖 8-24 RESET 命令幀
