8.5.3.7.2 讀取多個寄存器
當在 RREG 命令字中將 nnn nnnn 指定為大于零的數字時，會從器件中讀取多個寄存器。與 AMC130M02 上的所有 SPI 命令一樣，響應在命令后幀中的輸出上發生。響應跨越多個確認字，而不是單個確認字，以移出所有請求的寄存器。繼續切換 SCLK 以適應輸出整個數據流。ADC 轉換數據不會在 RREG 命令讀取多個寄存器后的幀中輸出。圖 8-26 展示了一個讀取多個寄存器的示例。

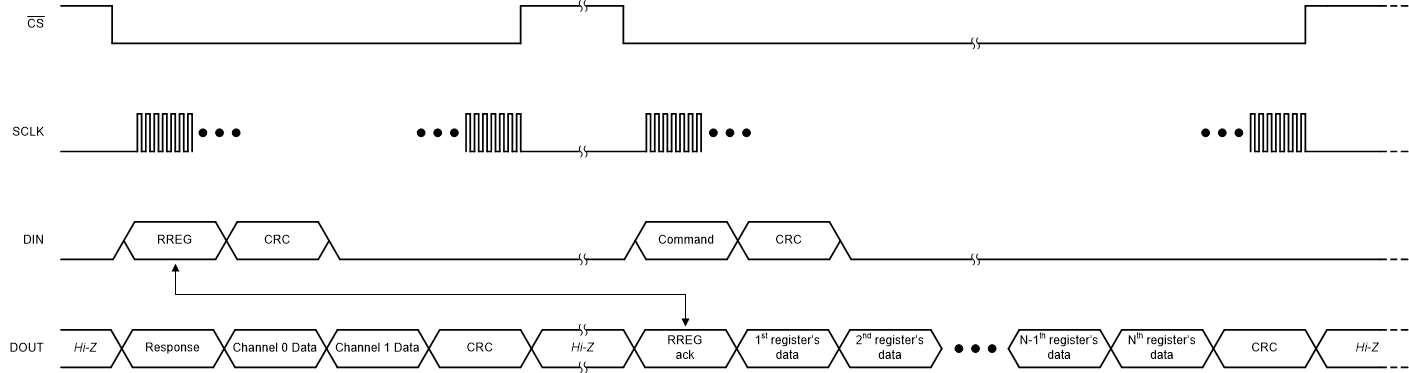

圖 8-26 讀取多個寄存器
