8.4.6.2 全局?jǐn)夭Ｊ?/h4>

AMC130M02 包含一個全局?jǐn)夭Ｊ竭x項，可將由于內部電路不匹配而導致的器件固有偏移誤差和溫漂降低到非常低的水平。當通過設置 GLOBAL_CHOP_CFG 寄存器中的 GC_EN 位啟用全局?jǐn)夭Ｊ綍r(shí)，器件使用來自輸入極性相反的兩次連續內部轉換的轉換結果來抵消器件失調電壓。轉換 n 采用正常輸入極性。然后器件針對轉換 n + 1 反轉內部輸入極性。兩次連續轉換（n 和 n + 1、n + 1 和 n + 2，依此類推）的平均值產生最終的失調電壓補償結果。

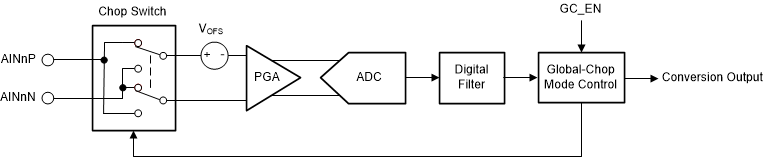

圖 8-20 展示了全局?jǐn)夭Ｊ綄?shí)現的方框圖。組合的 PGA 和 ADC 內部失調電壓建模為 V_OFS。全局?jǐn)夭Ｊ絻H降低該器件固有的失調電壓。連接到模擬輸入的外部電路中的失調電壓不受全局?jǐn)夭Ｊ降挠绊憽?/p>

圖 8-20 全局?jǐn)夭Ｊ綄?shí)現

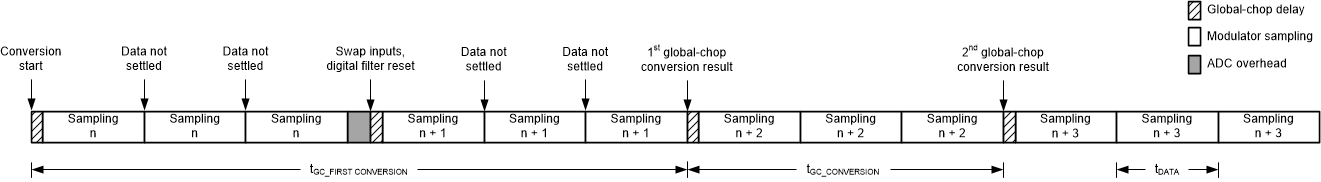

全局?jǐn)夭Ｊ较碌霓D(zhuǎn)換周期與禁用全局?jǐn)夭Ｊ綍r(shí)的轉換時間不同 (t_DATA = OSR × t_MOD)。圖 8-21 展示了使用全局?jǐn)夭Ｊ降?ADC 通道的轉換時序。

圖 8-21 啟用全局?jǐn)夭Ｊ綍r(shí)的轉換時序

每次器件交換輸入極性時，數字濾波器都會復位。然后，ADC 始終進行三次內部轉換以生成一個穩定的全局?jǐn)夭ㄞD(zhuǎn)換結果。

在交換輸入極性后，AMC130M02 在前一個轉換周期結束和后續轉換周期開始之間提供可編程延遲 (t_{GC_DLY})。該延遲使外部輸入電路能夠穩定下來，因?yàn)閿夭ㄩ_關直接連接到模擬輸入。GLOBAL_CHOP_CFG 寄存器中的 GC_DLY[3:0] 位配置輸入斬波后的延遲。全局?jǐn)夭ㄑ舆t是按照調制器時鐘周期來選擇的，其范圍為 2 至 65,536 個 t_MOD。

可以使用方程式 7 來計算全局?jǐn)夭Ｊ较碌挠行мD(zhuǎn)換周期。每次新的全局?jǐn)夭ㄞD(zhuǎn)換對主機可用時，都會生成 DRDY 下降沿。

全局?jǐn)夭Ｊ较?span id="btf1zhxxf73" class="ph">所有 ADC 通道的轉換過程在以下兩種情況下重新啟動，以便所有通道同時開始采樣：

• SYNC/RESET 引腳的下降沿
• OSR 設置更改

ADC 通道復位后第一次轉換的轉換周期比方程式 7 中提到的所有后續轉換的轉換周期長得多，因?yàn)槠骷仨毷紫葓?zhí)行兩次完全穩定的內部轉換并交換輸入極性?？梢酝ㄟ^方程式 8 來計算全局?jǐn)夭Ｊ较率状无D(zhuǎn)換的轉換周期。

方程式 7. t_{GC_CONVERSION} = t_{GC_DLY} + 3 × OSR × t_MOD

方程式 8. t_{GC_FIRST_CONVERSION} = t_{GC_DLY} + 3 × OSR × t_MOD + t_{GC_DLY} + 3 × OSR × t_MOD + 44 × t_MOD

在給定 OSR 下，使用全局?jǐn)夭Ｊ娇蓪?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="GUID-FA98E397-C72E-4446-85E6-09A703752BA9.html#A_NOISE_TABLE_1549485589_GENTABLE_SECTIONS">表 7-1 中列出的 ADC 噪聲降低為原來的 1/√2，因?yàn)闀?huì)對兩個連續的內部轉換求平均值以產生一個全局?jǐn)夭ㄞD(zhuǎn)換結果。無法在全局?jǐn)夭Ｊ较聹y(cè)量直流測試信號。

在全局?jǐn)夭Ｊ较聲?huì)自動禁用相位校準。
