8.5.3.8 WREG (011a aaaa annn nnnn)
WREG 命令允許寫入任意數量的連續器件寄存器。命令字的二進制格式為 011a aaaa annn nnnn，其中 a aaaa a 是要開始寫入的寄存器的二進制地址，nnn nnnn 是要寫入的連續寄存器的無符號二進制數減 1。在命令字之后立即發送要寫入的數據。以 MSB 對齊方式將每個寄存器的預期內容寫入單獨的字中。
如果啟用了輸入 CRC，則在寄存器數據之后寫入該 CRC。當寄存器內容被移入 DIN 時，它們會被寫入器件。因此，CRC 錯誤不會阻止錯誤值被寫入寄存器。WREG 命令期間的輸入 CRC 錯誤會設置 STATUS 寄存器中的 CRC_ERR 位。
器件會忽略對只讀寄存器或越界地址的寫入。寄存器映射地址空間中的間隙仍包含在參數 nnn nnnn，但不可寫，因此不會對它們進行任何更改。對 WREG 命令的響應發生在下一個幀中并顯示為 010a aaaa ammm mmmm，其中 mmm mmmm 是實際寫入的寄存器數減 1。主機可以根據 nnn nnnn 來檢查此數值，以確保寫入預期數量的寄存器。

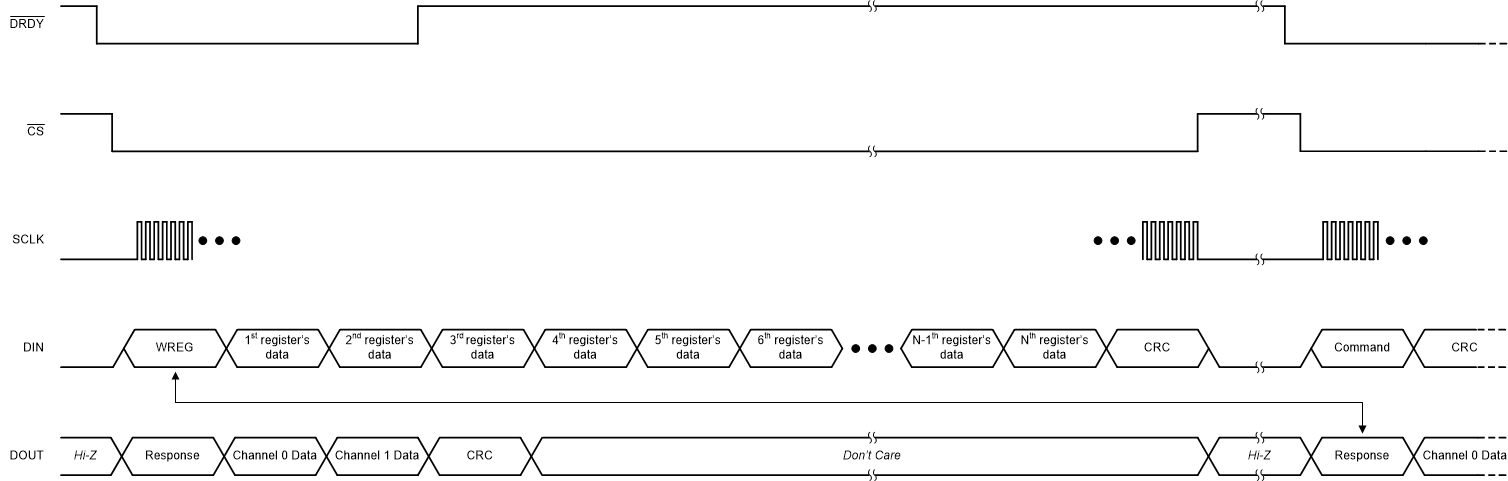

圖 8-27 展示了一個典型的 WREG 序列。在此示例中，要寫入的寄存器數量大于 ADC 通道的數量，因此幀擴展到 ADC 通道之外并輸出 CRC 字。確保所有 ADC 數據和輸出 CRC 均在新數據可用的每個事務期間移出。
圖 8-27 寫入寄存器
