5.8 恒流源
為了獲得最佳 LED 性能，最好使用恒流源，但通常在沒有 LED 驅動模塊的系統中，唯一可用的源是恒壓源。使用 TI 智能高側開關時，設計人員能夠通過強制器件進入電流限制調節模式來建立恒流驅動模式。本文檔的電容驅動部分（Topic Link Label3）以及《智能高側開關的可調節電流限制》應用手冊更深入地討論了電流限制特性。電流限制閾值由來自 CL 引腳的外部電阻器設置，并且應等于標稱 LED 電流。這樣做可確保智能高側開關將調節輸入電壓以提供恒流源，只要電源能夠提供所需的功率即可。圖 5-4 左側所示為處于恒壓模式的開關，右側所示為處于恒流模式的開關。

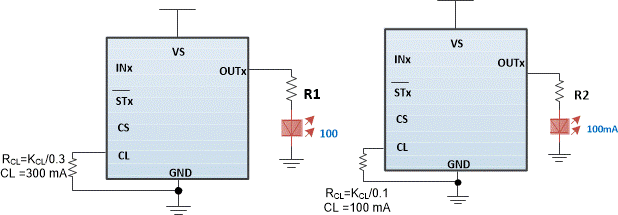

圖 5-4 以恒壓（恒定輸出電壓）模式和恒流模式驅動 LED在左圖中，LED 的標稱工作電流為 100mA，但因?yàn)橛呻娮杵鬟M(jìn)行調節，所以該電流會隨著電源電壓的增加而增加。在右圖中，如果電源電壓升高，開關將增大其電阻以保持 100mA 的輸出電流。
若要在恒流模式下操作開關，必須確保開關有足夠的空間來調節電流源。例如，如果 LED 燈串包含五個 LED，每個 LED 的壓降為 0.7V，并且需要 100mA 的電流（這是汽車內部 LED 燈的典型值），則燈串上的總電壓將為 3.5V。如果最小電源電壓為 8V，則應選擇電阻器 R2，以便電源始終可以提供 100mA 電流。在這種情況下，如果 R2 小于 45 歐姆，那么即使在最小輸入電源電壓下，LED 燈串仍將保持 100mA。當電源電壓標稱值為 13.5V 時，開關和電阻器將按照Equation60 的計算值耗散更多熱量以調節電流。在這種情況下，總直流耗散不應引起熱問題，這樣 LED 將由智能高側開關驅動，從而形成恒流源。
