2.3.1 精確的電流檢測
大多數智能高側開關都具有被稱為“電流感測”的功能，將測量通過開關的電流。本部分將介紹該功能，以及在智能高側開關中集成該功能優于單獨測量電流的原因。
如應用部分所述，流過開關的電流將與負載中的溫度成正比。這意味著，為了在閉環電路中監測電流并將電流調整回來，電流測量的誤差需要非常低。通常，如果設計人員想要使用負載開關，他們將不得不引入一個分立式電路或更多組件來正確測量電流并使電流中繼回中央微控制器。
就電流測量而言，有許多不同因素會導致實際系統中存在誤差。測量電流的分立式解決方案是使用檢測電阻，并通過四個電阻器和一個運算放大器組成一個差分放大器。在此配置中，系統中的每個組件都必須具有非常嚴格的公差，通常小于 1%。這是為了降低電流檢測的整體誤差，但代價是布板空間大幅增加。此外，檢測電阻會增加串聯阻抗，從而降低系統中的最大電流量。

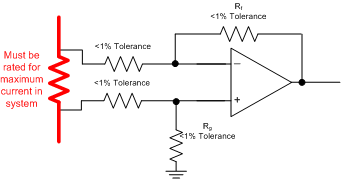

圖 2-2 分立式電流測量實現方案TI 的高側開關產品系列在大多數器件上都具有非常高的電流檢測精度標準。例如，TPS1H100-Q1 在負載 ≥1A 時具有 ±3% 的精度。它不僅可以減少系統中所需的組件數量，而且能夠在獲取流經系統的精確電流方面降低誤差。

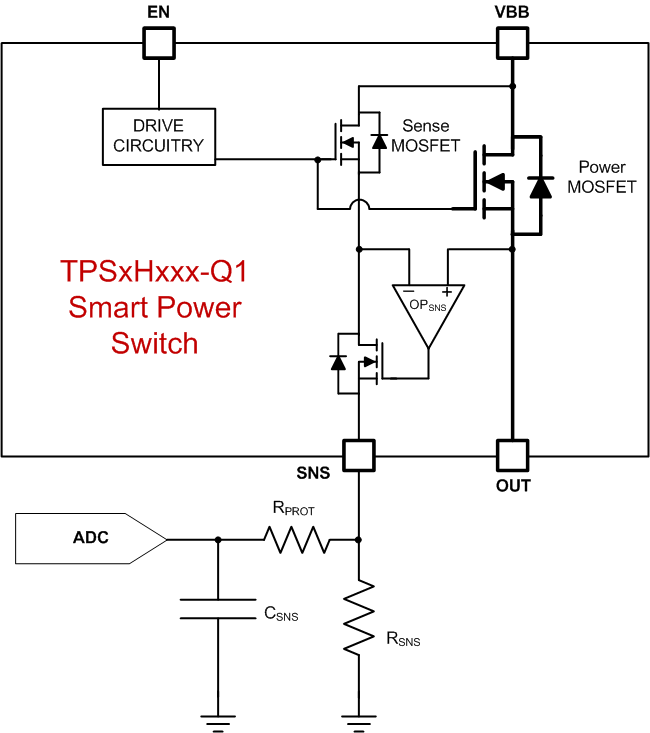

圖 2-3 TPSxHxxx 電流感測電路圖 2-3 所示為 TI 高側開關系列器件中用于電流感測的內部電路。將電流感測功能集成到高側開關可減少系統中的組件數量，同時仍能保持高精度。
