5.2 應用示例
圖 5-1 所示為一種需要用智能高側開關來驅動各種類型 LED 照明負載的典型應用。LED 負載分為兩大類：
- LED 直接驅動
- LED 模塊（帶或不帶單獨的 MCU）

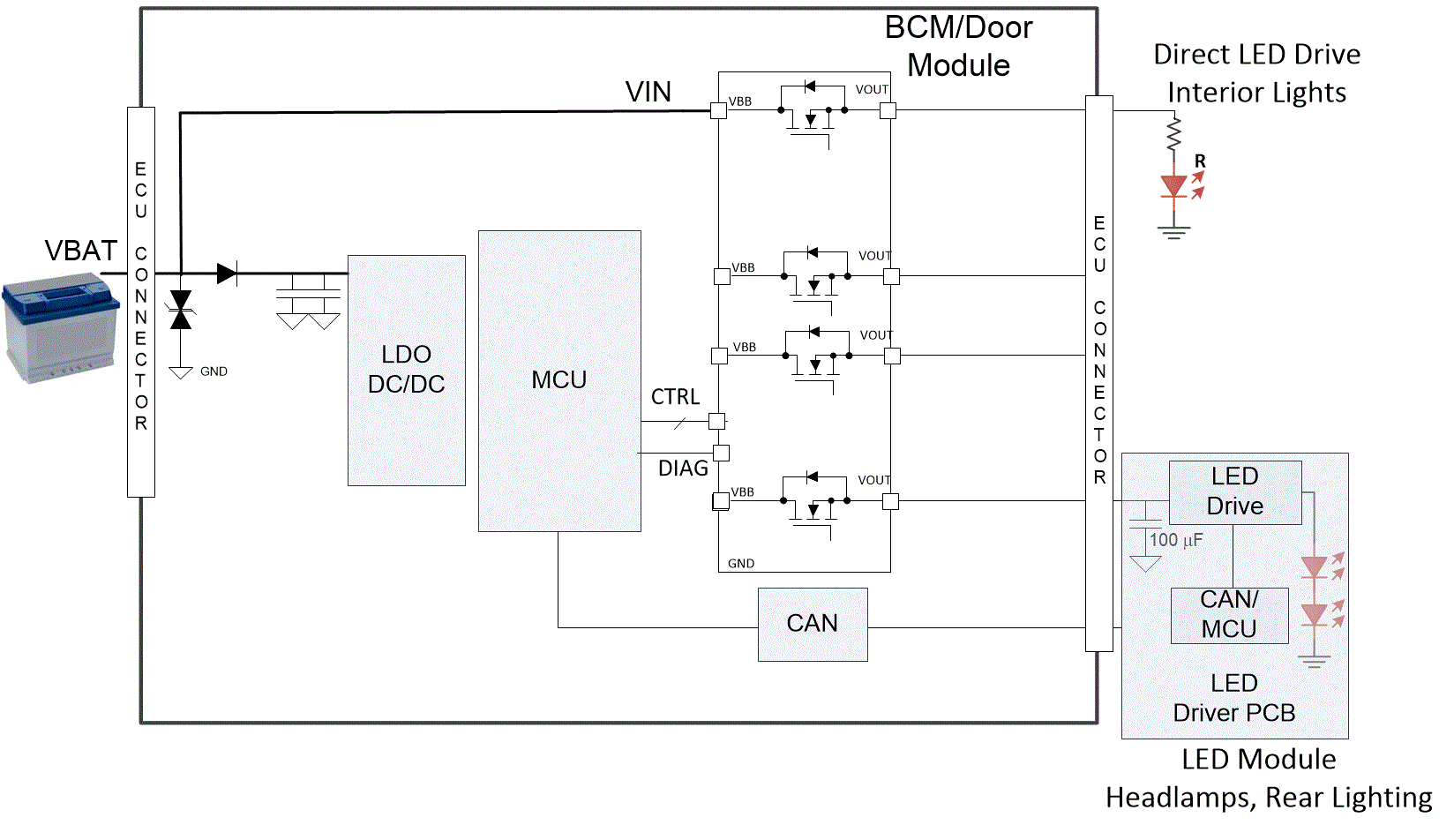

圖 5-1 智能高側開關驅動 LED 負載的應用實例LED 直接驅動方式提供了一種控制較少但成本更低的解決方案，而 LED 模塊則為更精確的 LED 驅動提供了一種恒流解決方案。無論是前照燈、車內照明還是抬頭顯示屏，越來越多的汽車系統使用 LED 來取代傳統燈泡。在工業應用中，LED 經常用作指示燈或照明用途。選擇 LED 直接驅動還是 LED 模塊將取決于具體的應用要求。無論在哪一種情況下，LED 都需要使用智能高側開關來提供電源和診斷功能。
