4.5.3 退磁期間耗散的總能量
在關斷期間，必須將高側開關中的退磁能量耗散掉。如果未經適當退磁，F(xiàn)ET 會受到嚴重?fù)p害，并且還會在系統的其他地方造成損害。

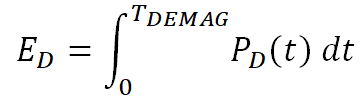

一旦明確定義了退磁能量，就可以對高側開關的選擇加以確認。采用Equation45， 通過對瞬時功率損耗 PD(t) 進行積分（在退磁時間 TDEMAG 內）來計算耗散的能量 ED 。

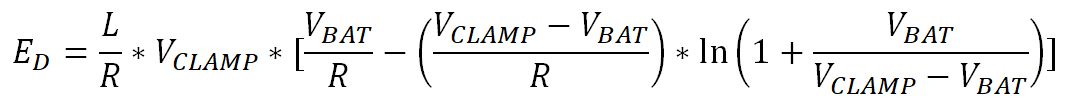

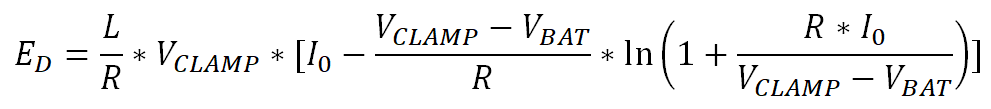

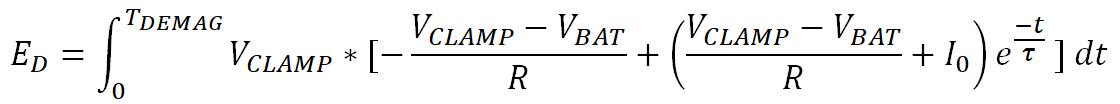

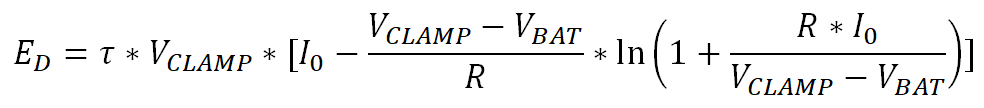

將Equation45 和Equation44 整合并求解積分以得到Equation48。

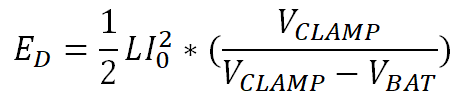

采用 Equation48 可計算出關斷期間的感性退磁能量。

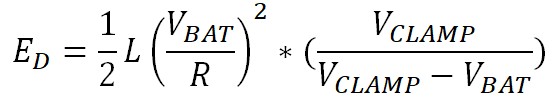

在標稱電源電壓 VBAT 分別為 12V 和 24V 的典型汽車和工業應用中，自然對數中的項始終小于 1，因?yàn)樽畲?R × I0 值等于 VBAT，而 VCLAMP 將始終更高，其典型的標稱值為 60V。因此，我們可將Equation48 簡化為Equation49。

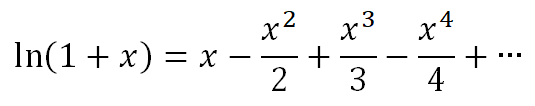

Equation49 中的對數項可以通過Equation50 中的泰勒級數轉換為多項式。

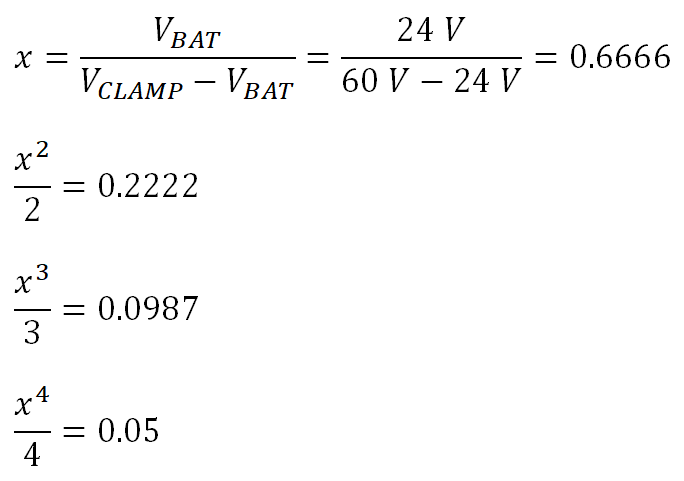

該多項式函數具有無限項，但在 x 小于 1 時收斂。在 VBAT = 24V 和 VCLAMP = 60V 的工業應用中，采用 Equation51 可計算出前幾項的值。

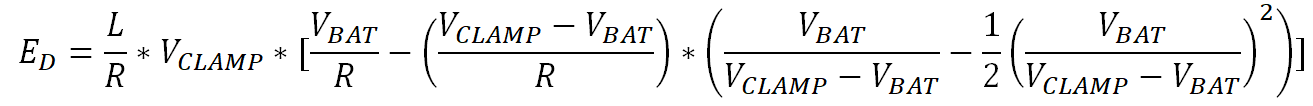

泰勒級數中項的符號是交替和遞減的。估算誤差小于 5% 時，可消除第二個項之后的所有項，因此Equation49 可簡化為Equation54。
采用 Equation54，設計人員可計算出在電感關斷事件期間必須由高側開關耗散掉的總退磁能量?？蓪⑦@一結果與智能高側開關的退磁能力進行比較，從而確定器件能夠單獨耗散掉能量，還是必須使用外部鉗位器來對電感性負載進行安全退磁。
