2.2 應用示例
車輛中常見的電阻性負載是座椅加熱器。電流流過時，座椅內放置的長線圈會發熱。該電流會受到控制以確保產生適度的熱量。此處提供了針對這種應用的一個參考設計：適用于座椅加熱器的智能電源開關參考設計。

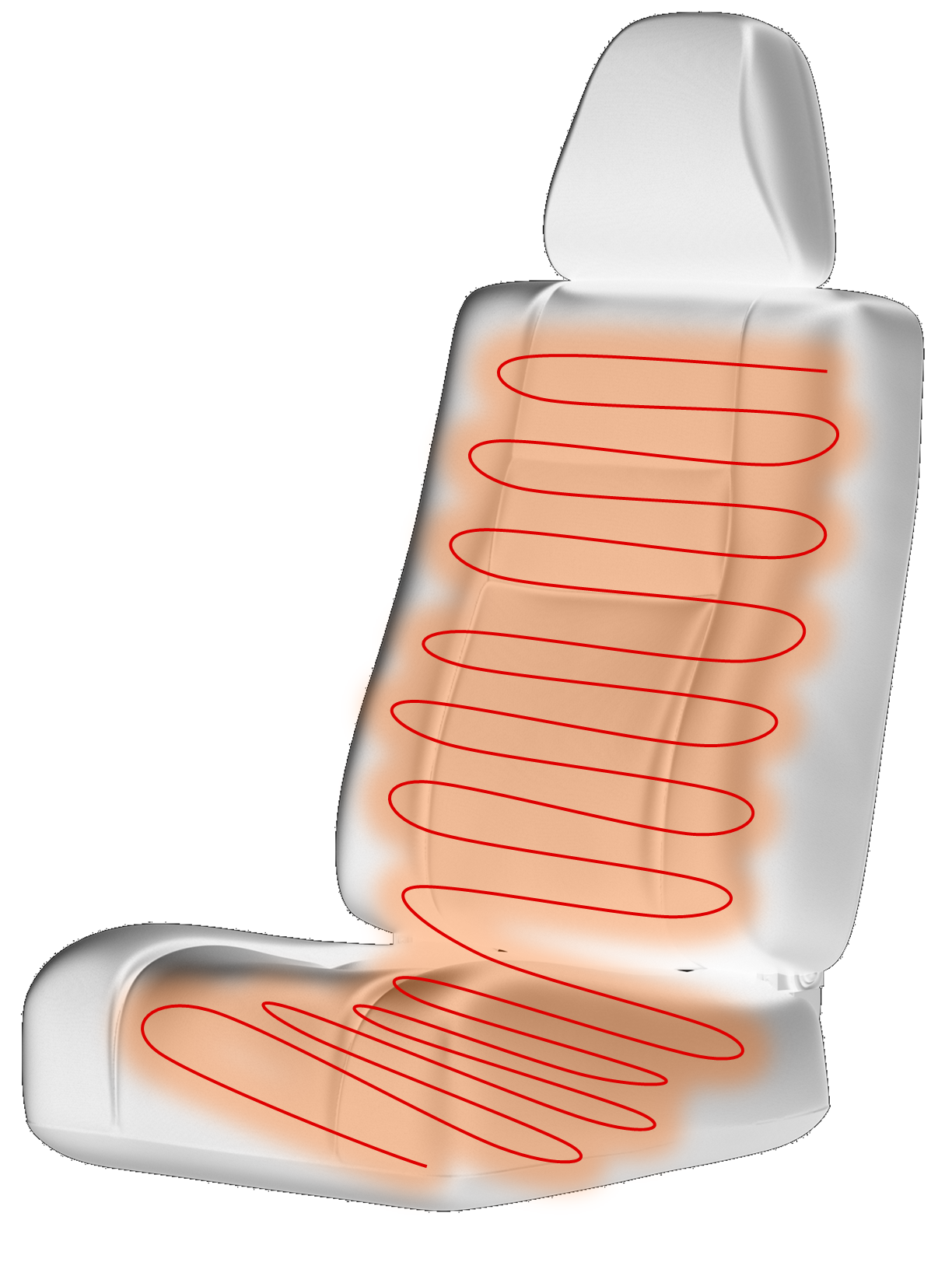

圖 2-1 座椅加熱器-電阻性負載應用在座椅加熱應用中，設置座椅溫度時需要執行單獨的溫度設置步驟。所有配備此功能的車輛都允許用戶根據需要選擇適合的溫度范圍?？梢酝茢?，溫度與流經負載的電流直接相關，因此為了調節溫度，電流必須按比例變化。
為此，控制高側開關的微控制器將對使能引腳進行脈寬調制 (PWM)。這會快速導通和關斷器件，從而提供有效電流，可根據占空比 D 利用Equation3 計算出該電流。對使能引腳進行 PWM 處理時，導通和關斷器件會產生相關的功率損耗。有關該開關損耗以及其他功率計算的說明，請參閱Topic Link Label2.4.2。
微控制器還需要測量通過高側開關的電流，以便了解座椅當前的溫度。這意味著高側開關的電流檢測輸出需要準確，這樣才能知曉準確的溫度。這種精確的電流檢測將在Topic Link Label2.3.1中加以討論。
以上是座椅加熱器負載的示例，但現實中有許多不同的電阻性負載，例如白熾燈和工業加熱器。這些負載中的每一個都需要不同的電流電平，因此短路保護級別也會有所不同。此保護級別需要足夠高以確保標稱電流可通過，但又要足夠低以確保不會對系統本身造成損害。
