4.5 關斷階段
電感性負載力圖在一個方向上保持連續的電流流動。當將感性負載關斷后，電感性負載會反轉所施加電壓的極性，以防止電流立即流失。這說明，如果電感性負載上的電壓在導通階段為正，則在移除所施加的電源后將變?yōu)樨?fù)。
在開關斷開之前的那一刻，負載電流 I0 等于 ILOAD,DC（可根據 Equation31 計算得出）。在開關斷開之后的那一刻，電感器電流開始以連續函數的形式從 I0 衰減到零。當 dI/dT 為負且未施加 VBAT 時，電感性負載上的電壓將反轉，并且在高側開關輸出端將出現負電壓。圖 4-3 展示了這一過程

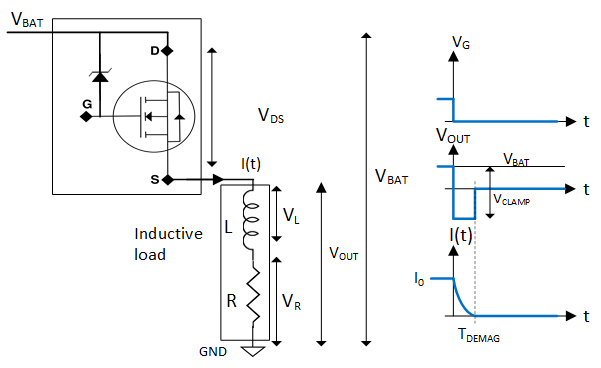

圖 4-3 電感性負載關斷階段應用基爾霍夫電壓定律可得出Equation33。
其中，VL 為負載電感元件上的電壓，VR 為負載電阻元件上的電壓，VCLAMP 為瞬態電壓尖峰期間開關 FET VDS 上的電壓，VBAT 為電源電壓。Equation34 和Equation35 所示為用于電阻器和電感器的歐姆定律：
將它們代入Equation33 中得到Equation36：
調整Equation36 以得到Equation37，這是負載電流的一階微分方程。
Equation38 對此進行了求解。
其中，I0 為開關最初斷開時的電流。Equation38 表明電流以負斜率和時間常數 τ = L/R 呈指數衰減。該公式用作計算電感性負載退磁能量的基礎。電流有兩個分量：公式左側由穩態電流貢獻，右側由通過指數時間因子進行調整的瞬態電流貢獻。當總電流為零且兩個分量相等時，負載將完全退磁。
請注意，Equation38 僅從時間 t = 0 起有效，直到負載完全退磁。該退磁時間將在下一部分中計算。
